晶体以其体积小、重量轻、频率稳定、工作可靠等优点，在高新电子产品中广为使用。但这种特殊电子元件，随着环境温度、工作时间等因素的变化，一旦出现变质，使故障具有一定的隐蔽性和欺骗性。本文选出几例典型故障，介绍其维修方法。
〔例1〕故障现象：一台北京28英寸8346-1型多制式遥控彩电，图像正常、伴音微弱、噪声很大。

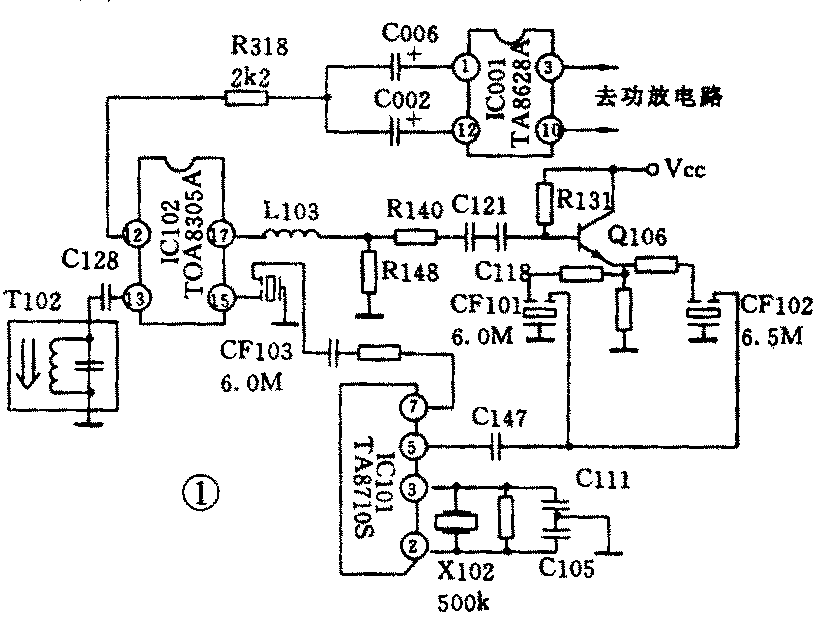

分析与检修：开机调音量变化正常，说明伴音功放部分基本正常。故重点检查伴音前置处理电路，见图1。中放块IC 102的脚输出的全电视信号一路经L103、R140、C121、C118耦合到Q106的基极，由Q106发射极上的CF101、CF102选出6.0MHz、6.5MHz伴音信号，经C147送到IC101的⑤脚，与IC101的②、③脚外接500kHz晶体X102振荡频率混频，在块内产生伴音信号，由IC 101的⑦脚送出，经CF103陷波后，得到6.0MHz标准的伴音信号，输入到IC102的脚。经IC102放大后由脚输出，并耦合到IC001的①、两脚，最后推动伴音功放工作。按以上伴音流程路线检查电路没有发现问题。调T102伴音鉴频槽路，伴音与噪声同步变大或变小，说明T102槽路正常，试换CF101、CF102、CF103陷波器无效，由于不同伴音制式噪声始终很大，说明IC101的⑤脚信号与500kHz混频后频率不准，怀疑晶体X102变质（往往是晶体开路），更换500kHz晶体X102后，故障根除。
〔例2〕故障现象：一台汤姆逊TFE5114DK彩电，光栅时有时无。
分析与检修：开机在光栅时有时无的情况下，测电源输出的各级电压V1（90V）、V2（13V）、V3（22V）均正常，只是自举电压随光栅时有时有较大波动，有时为108V，正常，有时为90V，异常。故判定行间歇停振，查BU807外围元件正常，冷态测IL03（TEA2026）各脚对地电阻也正常, 热态出现故障时测IL03（TEA2026）的⑦脚电压为0.1V（正常为1.3～2V）。怀疑晶体漏电，焊下用R×10k挡测量为500kΩ左右，换一只500kHz晶体，故障即排除。但对于汤姆逊漏电的晶体还可以采用修复法，用小刀沿边缝将漏电晶体印有字母的侧盖剥开，取出电极支架及晶振片，将晶振片从两电极间抽出并倒置放入两极间，这样处理可使晶片漏电处离开电极，再测两电极的阻值为∞，重新组装封后可继续使用。
〔例3〕 故障现象：一台日立CPT2125SF遥控彩电，开机后图像伴音正常，10分钟后机内发出有节奏的打火声，光栅上伴有极亮的“了”字出现；20分钟后打火声加剧，光栅上的“了”字变成极亮的 “I”字闪烁（见图2），图像、伴音始终正常。

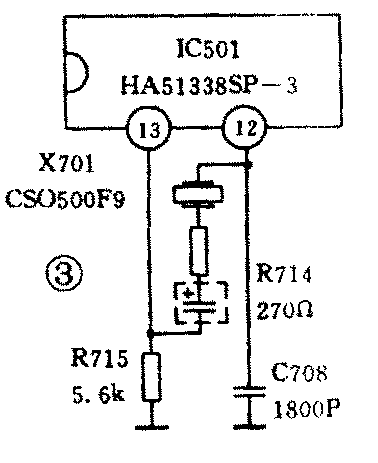

分析与检修：故障关键是机内有打火声，重点检查电源与行变压器部分，没有发现问题。再怀疑显像管内打火，但拔下视放尾板打火声依然存在。在走头无路的情况下，冷静分析电路图，有极亮的“I”字出现在图像上，说明行场扫描中串进一个极高的、而且比行场扫描时间更短的干扰脉冲。从这一点出发，检查IC501（HA51338）的、脚外接X701晶体，发现在冷态下晶体阻值为∞，在热态下（打火声刚出现，立即焊下晶体测量）阻值为80kΩ ，漏电。更换晶体CS0500F9故障即排除。但此晶体要求非常严格，必须用500F级晶体，如果没有500F级晶体，根据打火声不影响图像和伴音质量这一特点，可采用应急修理。晶体的工作频率非常高，这样可利用电容隔直过交特性，阻断漏电通路，即在R714与R715之间加一个47μF／50V电容（见图3）虚线部分，经本人这样改动后，使用效果很好。
〔例4〕 故障现象：一台金凤C54SZ遥控彩电，图像伴音正常，但搜索到的图像不能被记忆。
分析与检修：通电按常规维修方法，检查CPU的电源、同步脉冲输入、复位电路及AFT输入均正常。再查中放图像检波中频变压器与AFT中频变压器时，发现AFT中频变压器已被人调过。如果AFT中频变压器被人调乱或内部电容变质，将会引起不记忆。换AFT中频变压器，并做精调后仍不能锁台记忆，这时发现搜索速度较正常机快，故怀疑到CPU（MN15142TEA1）的脚外接晶体振荡频率不准。试换晶体G1101后，搜台速度正常，再调AFT中频变压器，搜台记忆故障排除。此例原始故障就是晶体振荡频率不准，但按常规修法调AFT中频变压器越调越乱，所以维修中不要盲目调AFT中频变压器。
〔例5〕 故障现象：一台夏普CV-2121DK遥控彩电，开机后光栅垂直方向变窄，且行不同步。
分析与检修：初看故障现象，仿佛是行频偏得过多。检查扫描集成电路IC801（IX0712CEN1）各脚电压基本正常，外围器件也无损坏的，最后更换IC801故障依旧。用反推法分析电路，行AFC电路将行激励级输出信号与行同步信号进行相位比较，并将相位差变成控制振荡电路的直流电压，500kHz压控振荡电路与晶体CF601产生32f\(_{H}\)振荡信号，经分频后得15625Hz行频信号。现在集成电路是新换的，外围元件又无损坏，行频偏只能是振荡源有问题，用替换法更换IC801⑩、脚外的晶体CF601后，试机一切正常。
〔例6〕故障现象：一台加装梦寐遥控器的三洋CTP－5906J彩电，仅遥控失效，其它功能正常。
分析与检修：对于这台遥控失效的电视机，本人采用收音机调频鉴别法。边调收音机，边按压遥控器上的按键，在中波700kHz时收音机发出嘟嘟声，证明遥控发射器完好。于是断定故障在接收部分；梦寐接收部分是以集成块CX20106A为核心，因电脑块CTV322S为CPU构成，对电视接收窗按压遥控器上的任一键，测CPU电压为1.7～1.58V范围变化，电压有变化又一次证明遥控器是好的。故认为是电脑块CTV322S内部解码错误引起的，于是产生更换电脑块念头，但又一想本机按键开关功能均正常，问题仍可能在遥控器，于是找一只同型号发射器试机，结果各功能正常。问题果然出在遥控器上，更换遥控器内晶体455E后，遥控恢复正常。 （张立国）
