日本SEPONIX公司的虚拟杜比环绕声处理芯片QS7779PM／CM，采用世界著名的加拿大QSound Labs，Inc．音频技术实验室QSurround（科声特）技术生产并取得杜比认证许可。它可以将杜比定向逻辑及DVD（AC-3）编码音乐信号进行编码后作虚拟化处理（内部原理框图见图1），还可以将普通立体声信号作3D三维空间增强处理（同SRS5250效果），这样仅用两路音箱即可聆听到360度空间感及包围感强烈、音源定位准确的音乐节目，从而实现了利用双声道立体声功放和两路音箱，播出三维空间声场或多声道环绕声场。QS7779性能优良，外围电路已简化到极限，其频响在20Hz至20kHz范围内十分平坦，信噪比为110dB。QS7779芯片控制方式分两类，QS7779PM是3线串行接口控制，QS7779CM是I\(^{2}\)C总线控制，但均可接成并行方式，由高、低电平控制内部电路工作。
用QS7779芯片组成的虚拟杜比环绕声处理器成品板电路见图2，成品板上装有变压器及稳压电源、输入输出音频插口及中置音量电位器，接上220V市电即可工作。QS7779由两路电源供电；模拟电路电源，电压范围是5～13V，推荐值为9V，工作电流5mA；脚数码电路电源，电压范围是4.5～5.5V，推荐值为5V，工作电流0.3mA。P／S端在高电平时为并行接口，这时可以通过在、脚施加不同电平来设置工作方式。脚静音端，高电平时静音，输出端无信号输出；脚接低电平地时不静音。脚SPRD端是3D立体声增强和虚拟杜比环绕声程度选择端，高电平时程度较强，低电平时程度适中，由钮子开关S2选择控制。脚为BYP端，高电平时呈直通状态，即输入信号不经处理直接从输出端输出；低电平时芯片处于3D立体声增强和虚拟杜比环绕声工作状态，工作方式由钮子开关S1进行选择控制。⑥脚是解码器虚拟中置信号输出端，可以将中置信号输出接至中置声放大器，由中置扬声器放音，也可经3.9kΩ电阻从⑦脚直接输入内部计算电路进行环绕处理，图2电路则经RP1电位器调节虚拟中置音量，这样可使中置声达到最佳平衡状态。

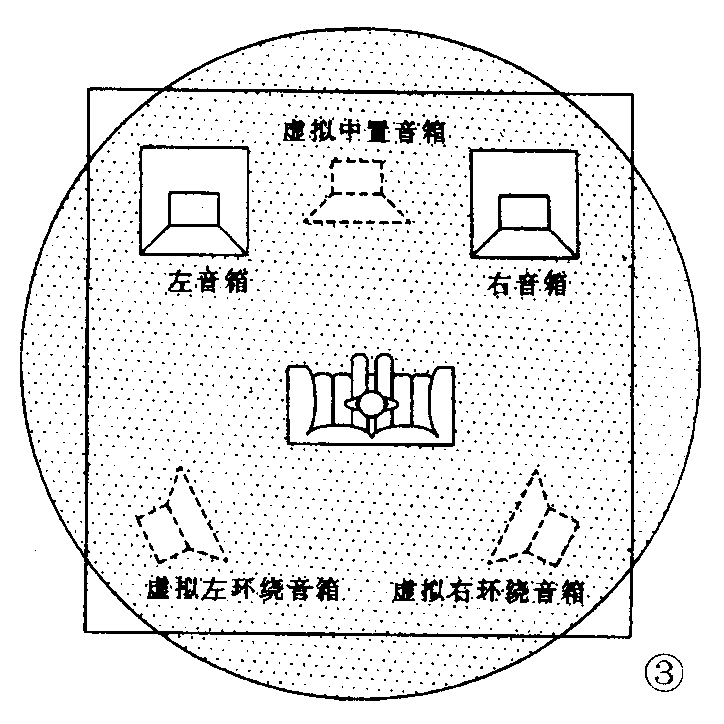

图2 QS7779成品板用两只音箱产生的三维环绕声场，如图3所示。本刊1998年4期“自制3D环绕声处理器”一文中，我们曾介绍过美国SRS5250和日本雅马哈YSS247两音箱三维空间处理器产生的声场效果，相比之下，QS7779产生的是具有360度全方位空间的杜比环绕声，在播放《真实的谎言》飞机在天上追击汽车并轰炸桥梁一段，导弹凌空呼啸飞越头顶射向远方，深穹的空间感及方向定位足可为发烧友带来心灵的震撼。

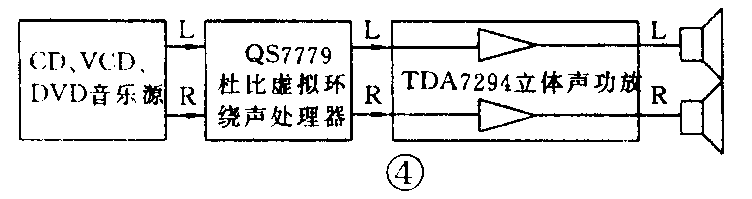

QS7779虚拟杜比环绕声处理器与音源和放大器的连接方法见图4。所配接的立体声Hi-Fi放大器可以利用原有立体声功放，也可选用本刊1998年8期“新一代DMOS集成功放TDA7294”一文介绍的70W×2或150W×2的Hi-Fi功放，效果均不错。

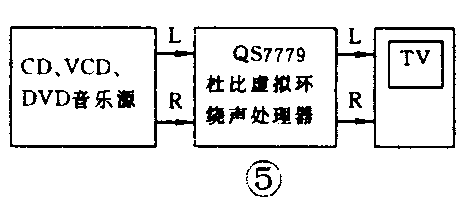

QS7779虚拟杜比环绕声处理器也可直接接彩电。利用彩电的立体声放大器放音（必须是具有立体声L、R音频输入插口的彩电），接法见图5。
需要QS7779虚拟杜比环绕声处理器者请见本期插页广告1999－8－3。 (朱广皓)
