奇声SGE－778电子均衡器采用25段频谱显示，微电脑控制，内存10种标准均衡曲线和16种显示模式及中文演示、说明；另外还预设6条用户均衡曲线，可以让用户自由建立、保存和选择使用；调节直观、方便。其显示控制电路由音频带通取样、微处理器、存储器、位驱动、段驱动、显示屏、电源等电路组成（如图所示）。工作原理如下：

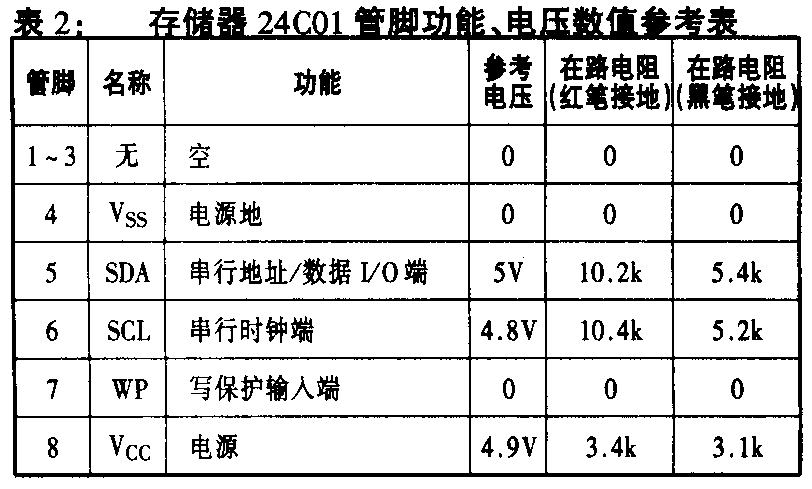

供显示用的信号从R、L频率均衡输出电路中取出，经47kΩ电阻合并成一路代表R、L声道整体状态的音频信号。为补偿后面选频电路的损耗，先经混合放大，再分成14路进入选频电路：其中13路是中心频率点为31.5Hz、45Hz、63Hz…16kHz的带通滤波电路，另1路为总音量电平显示信号跟随器；通过选通、隔离的音频信号被分别整流、平滑处理，变成13路代表不同频率点的幅度变化和1路电平幅度变化显示信号，同时进入二个多选一模拟开关CMOS集成电路4051，在CPU的控制下进行逐路高速扫描接通，把14路信号分时序串编成两路信号，经CON插座送到微处理器15、16脚（模拟输入通道）内的A／D转换器，转换成数字信号，再经中央微处理器处理，从33～45、49～63脚输出段控制脉冲，按时序提供荧光显示屏（VFD）各阳极的工作电压；同时从6～9脚输出位控制信号（4变量数据），通过集成电路4515译码，变成14路位驱动脉冲，经电压放大，按时序提供荧光显示屏各栅极的工作电压。该机采用了日立公司的H8／3714单片机做中央微处理器（各脚功能、参考电压、对地电阻等见表1），片上包含荧光显示屏的控制器／驱动器，五个计时器，一个14位的数模转换器，两个串行通信口通道，以及一个模数转换器等外围处理器，能完成复杂的显示信号处理和显示控制；它还具有高电压管脚，能够直接驱动真空荧光显示器；与外接的24C01存储芯片（各脚功能、电压等见表2）配合，轻松地实现了标准曲线、用户曲线、显示模式、显示演示等内容的存取和停电记忆等功能。与外围其它电路的配合，实现了频率均衡调节的键盘控制和遥控控制。该机采用了大屏幕荧光显示屏，控制管脚较多，有27个段管脚，14个位管脚，而该CPU只有32个高电压I／O端口，不能满足该机显示屏的驱动要求，因此，把位控制信号编成4变量数据，从6、7、8、9四个标准数据I／O端口输出，再通过4515译码，获得14个位显示屏的控制信号（另两个未用）。
为满足荧光显示屏的特殊供电要求，该机在电源变压器中设立一组绕组专门供给显示电路：从S5、S7两端取出6.8V的交流电压，供给荧光显示屏灯丝；从S4、S8两端取出VFD主电源电压，经半波整流、稳压后得-30V稳定直流电压，供给显示电路。其中一路直接送驱动电路，作栅、阳极的工作电压；另一路经5.6V稳压管降压后，从15k电阻两端取出约-27V直流电压，送回该绕组的中心抽头端S6，经S5、S7加到灯丝上，作荧光显示屏的基准电压（阴极电压）。 (李水飞)
