功放电路

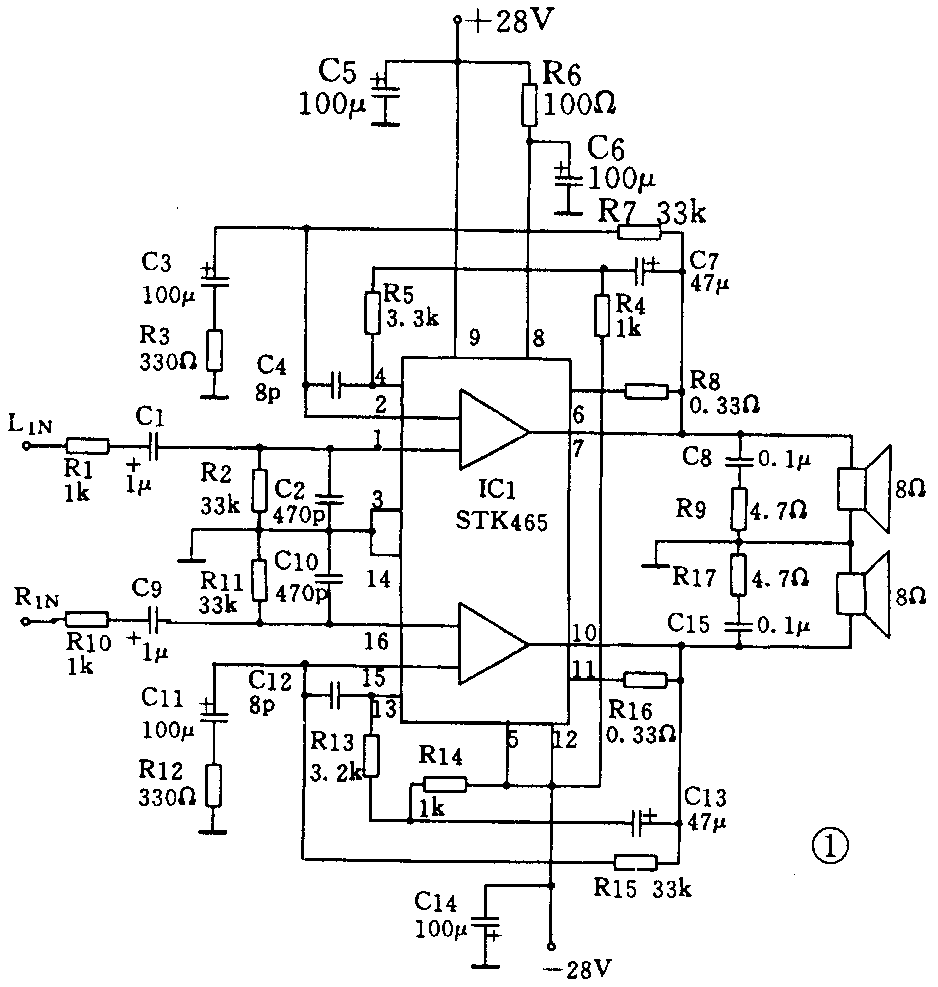

图1是2×30W双声道音频功率放大器，其核心器件IC1采用高保真音响功放集成电路STK465，该电路内包含两个性能指标完全相同的功率放大器，分别用作左、右声道的功放，可保证两个声道放大器指标的一致性。电路输入阻抗30kΩ，输入灵敏度150mV，电压增益40dB，频率响应10Hz～100kHz，谐波失真≤0.08%，电源电压范围±（25～35）V。制作时应注意，正、负电源退耦滤波电容C5、C14的位置应尽量分别靠近STK465的正、负电源输入端。如电路有自激现象，则增大C5和C14的容量。该功放输出功率适中，制作容易，可用作一般家庭的组合音响、卡拉OK设备或VCD机的声音播放。由于该功放电压增益高达40dB，输入灵敏度高，可省去前置放大器，而直接与卡拉OK机、VCD机、录像机等信号源连接。该功放也可用作家庭影院系统的环绕声功放。

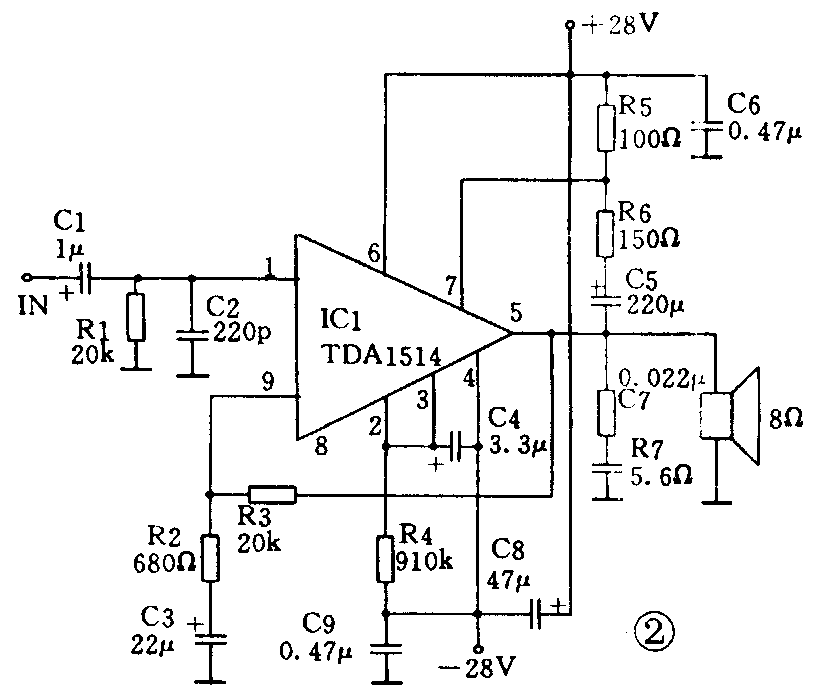

图2为采用高保真音响专用功放集成电路TDA1514构成的40W功率放大器，具有快速切断保护和延时静噪功能。电路输入阻抗20kΩ，输入灵敏度600mV，电压增益30dB，信噪比80dB。制作两套该功放，分别用于左、右声道，即可构成2×40W立体声功率放大器。

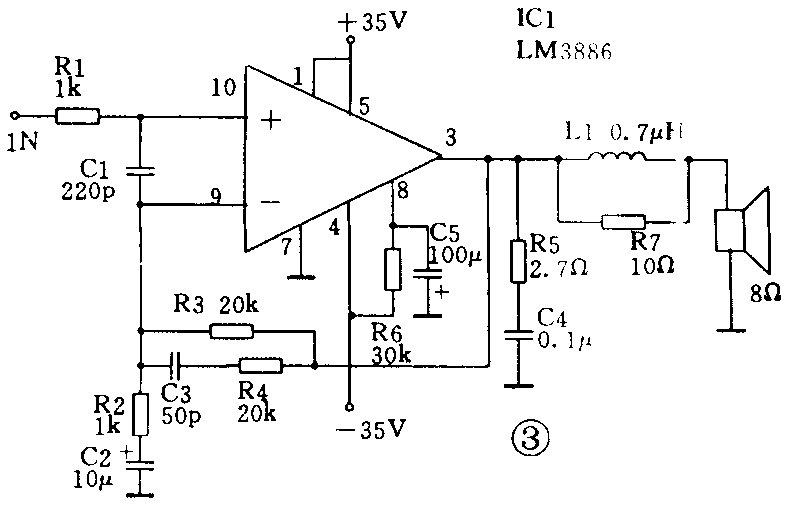

图3是50W高保真功率放大器，采用LM3886音频功放集成电路构成。电路输入阻抗20kΩ，输入灵敏度1000mV，电压增益26dB，信噪比110dB，输出连续平均功率50W，峰值功率可达135W，总静态电流50mA，电源电压范围±（30～40）V。L1用φ1.2mm漆包线在10Ω／5W金属膜电阻（R7）上平绕10匝后与该电阻并联即可。LM3886还具有静音功能，其第8脚为静音控制端，当第8脚开路（或接地）时为静音状态；第8脚通过30kΩ电阻接-35V时则无静音。调试时，如发现总静态电流过大，则是电路自激，可适当调节负反馈回路中的C3、R4或移相网络中的C4。

图4是采用LM3875T构成的60W高保真功率放大器，具有外围电路简单、易于制作的特点。电路输入阻抗≥20kΩ，输入灵敏度1100mV，电压增益26dB，频响范围5Hz－100kHz，总失真5≤0.05％，信噪比114dB，电源电压范围±（20～40）V。L1绕制方法同图3电路。

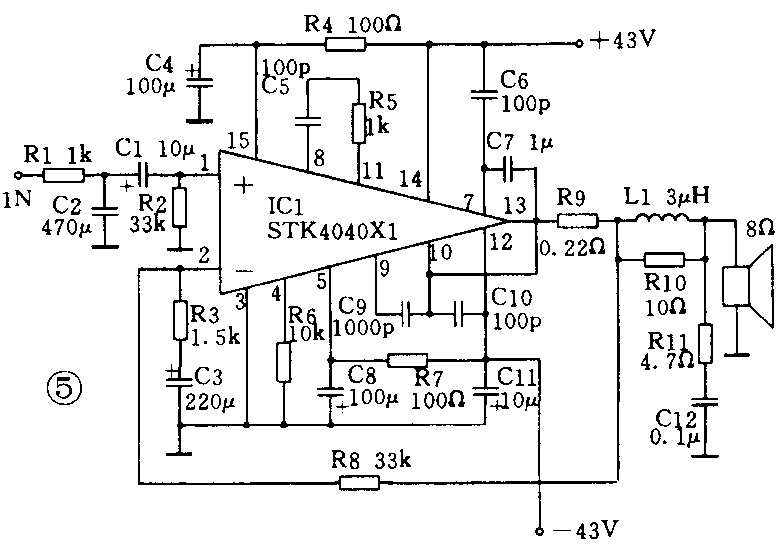

图5为采用STK4040X1 构成的音频功率放大器，额定输出功率70W，最大谐波失真0.008％，频响范围20Hz～20kHz(-3dB），电路输入阻抗30kΩ，输入灵敏度1000mV，电压增益27dB。L1可用φ1.2mm漆包线在φ10mm骨架上平绕15圈后脱胎而成。

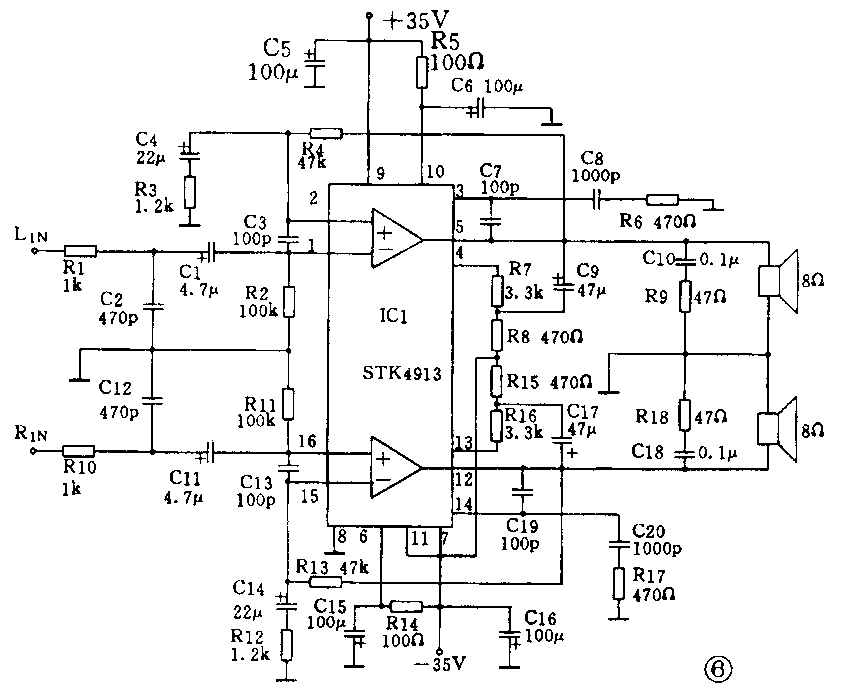

图6是由一块音响功率集成电路STK4973构成的2×70W双声道高保真功率放大器。STK4913内含两个性能指标完全一样的功率放大器，利用STK4913制作立体声功放，其左、右两声道的一致性很好。电路输入阻抗32kΩ，输入灵敏度600mV，电压增益32dB，频响范围10Hz～100kHz（±3dB），谐波失真＜0.02%，电源电压范围±（25～35）V。

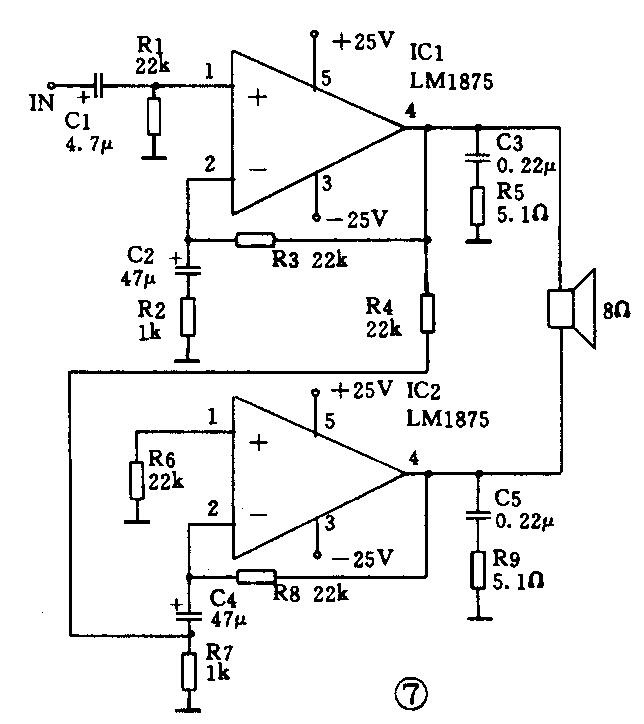

图7是用两块高保真音响集成电路LM1875构成的BTL功率放大器。BTL功放的最大优点是可在较低的电源电压下，利用输出功率较小的功放集成电路获得较大的输出功率。在功放集成电路、负载阻抗和电源电压相同的情况下，BTL功放中负载（扬声器）上所获得的输出电压是普通功放的两倍，因此，BTL功放的输出功率是普通功放的4倍（P=U\(^{2}\)／R）。BTL功放的缺点是需多用一块功放集成电路。图7BTL功放电路，输出功率80W，电压增益26dB，输入灵敏度570mV。电路调整方法：（1）测电路静态电流，一般为50～80mA，若过大，则是电路自激，可适当调节移相网络中的电容器（C3、C5）的大小。也可在负反馈电阻（R3、R8）上并一小电容（10～50p），以消除高频自激，该电容越小越好，以免影响电路高频特性。（2）两块LM1875输出端（第4脚）对地交流电压应幅度相等、相位相反，如幅度不等，可适当调节R4阻值。如欲制作立体声BTL功放，再按图7制作另一声道即可。

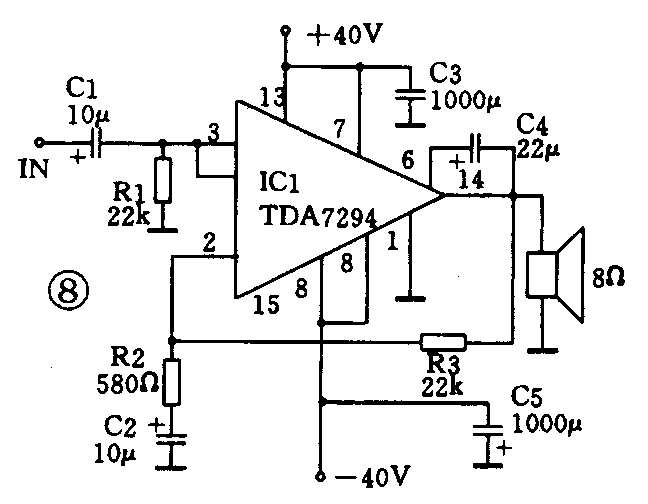

图8是由单片音响功放集成电路TDA294构成的100W功率放大器。TDA7294内部包含前置运放、末级功放、温度保护、短路保护、静音控制等电路。末级采用双极DMOS功率晶体管，具有输出功率大、频带宽、失真小、通用性好等特点。该集成电路还具有完善的防过载、防短路和温度保护电路，在芯片温度过高时，自动切断音频信号，保护芯片不致烧毁。用TDA7294构成的功放电路，具有外围电路简单、易于制作的特点。电路输入阻抗20kΩ，输入灵敏度750mV，电压增益32dB，电源电压范围±（25～40）V，静态电流50mA。当负载阻抗为8Ω时输出功率100W；负载阻抗为4Ω时输出功率可达180W。实际制作时，TDA7294应加装足够的散热片。配套电源电路应有足够的容量。如需提高电路电压增益，可适当改变R3与R2的比值，电压增益A=20lg（R3／R2）（dB）。但不宜片面追求本级电压增益，过高的电压增益易引起电路自激，解决的办法是提高前置级的电压增益。

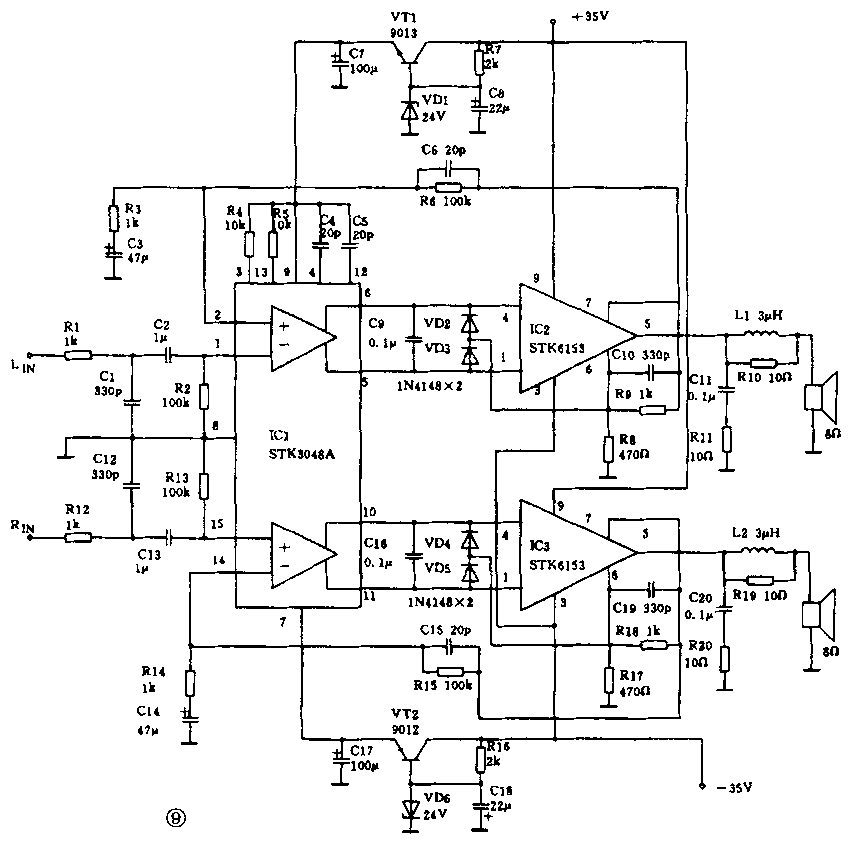

图9是2×100W双声道功率放大器，该电路采用了一块双声道高保真前置放大集成电路STK3048A和两块高保真功放集成电路STK6153及外围元器件组成。STK3048A内部包含两组独立的前置激励运放，具有极低的失真和足够的推动功率，每组运放的输入端均有正、反向钳位保护二极管。STK6153内部电路采用互补全对称结构，具有高速率、高精度、大功率、低噪声的优良特性。用STK3048A和STK6153组成的2×100W功放，具有动态范围大、瞬态响应快、音质纯净有力、失真和噪音极低、输出内阻更小、功率余量更大的特点。电路输入阻抗50kΩ，输入灵敏度280mV，总电压增益40dB，频率响应10Hz～100kHz，失真≤0.008％，电源电压范围±（30～50)V。VT1、VD1及VT2、VD6分别构成正、负电源有源滤波器，为前置电路STK3048A供电。VD2、VD3和VD4、VD5分别是两块STK6153的保护二极管。L1（或L2）可用φ1.5mm漆包线在φ10mm骨架上平绕15圈后脱胎而成。STK3048A和STK6153的外露散热片已与内电路电气绝缘。制作中STK6153应另加足够的散热片，STK3048A不必另加散热片。由于该电路输出功率较大，应注意电源部分要有足够的容量。

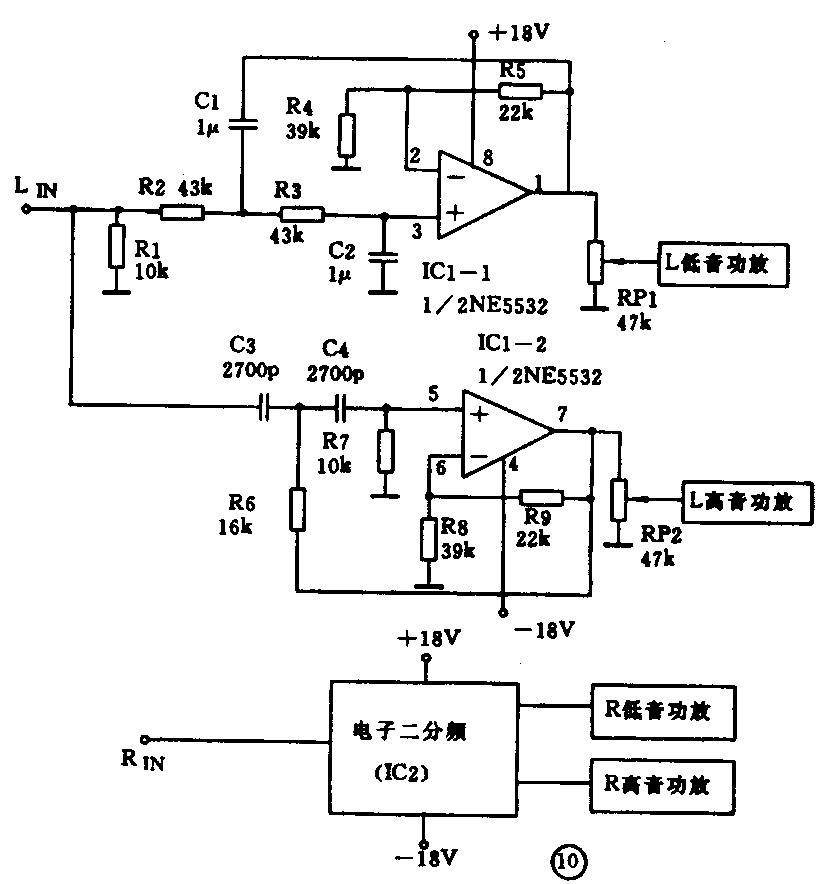

图10是电子二分频功率放大器。众所周知，高保真音箱是由低音和高音扬声器单元组成的（三分频音箱还有中音单元），必须使用分频器，使它们各放其声。传统的分频方法是在功放以后采用LC分频器，由于这种分频器处理的是功放输出的大电流信号，因此体积大、制作成本高、制作和调试困难；分频器插接在功放与扬声器之间，必然带来插入损耗，并且使功放的阻尼特性变差。在功放前采用电子分频器，则完全避免了功放后LC分频器的缺点，具有体积小、成本低、分频点准确、分频曲线理想、制作和调试简便的优点。由于功放输出可以直通扬声器，意味着其效率和阻尼特性都有明显提高。图10电路中，每一声道均采用一块NE5532双运放组成两个巴特沃斯二阶有源滤波器，其中，IC1－1是低通滤波器（LPF），IC1－2是高通滤波器（HPF），分频点为3.7kHz，电压增益A＝1.6倍（3.9dB），品质因数Q＝0.7电路输入阻抗10kΩ，输出阻抗＜1kΩ。电位器RP1、RP2分别用于调节送往功放电路的低、高音的电平，应根据放音效果细心调节，使低、高音达到合适的比例，取得平衡的放音效果。RP1、RP2不可当作音量电位器用，其一经调好，即应固定不动。在电路总输入端前应设有音量电位器。（门宏）
