感应式自动门铃无需在门外安装门铃按钮，而是依靠人体感应来触发，当门外来客时，门铃会自动发出“叮咚”的响声，通知主人开门。
工作原理

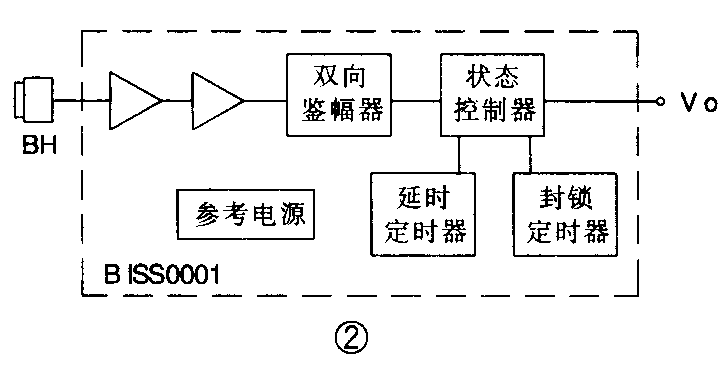

图1是感应式自动门铃的电路图。它主要由热释电式红外探测头BH9402和“叮咚”门铃声集成电路KD－253B组成。热释电式红外探测头是一种被动式红外检测器件，能以非接触方式检测出人体发出的红外辐射，将其转化为电信号输出，同时它能有效地抑制人体辐射波长以外的红外光和可见光的干扰。BH9402的内部结构如图2所示，它包括：热释电红外传感器、高输入阻抗运算放大器、双向鉴幅器、状态控制器、延迟时间定时器、封锁时间定时器和参考电源电路等。除热释电红外传感器外，其余主要电路均包含在一块BISS0001数模混合集成电路内。
“叮咚”门铃声集成电路KD－253B是专为门铃设计的，触发一次，可发出两声带余音的“叮咚”声，且余音长短和节奏快慢均可调节，有类似于金属碰击声之听感，它还能有效地防止因日光灯、电钻等干扰造成的误触发。
当有客人来到门前时，热释电传感器将检测到的人体辐射红外线转变为电信号，送入BISS0001进行两级放大、双向鉴幅等处理后，由其2脚输出高电平V0信号，触发KD－253B发出“叮咚”门铃声。
制作与调试

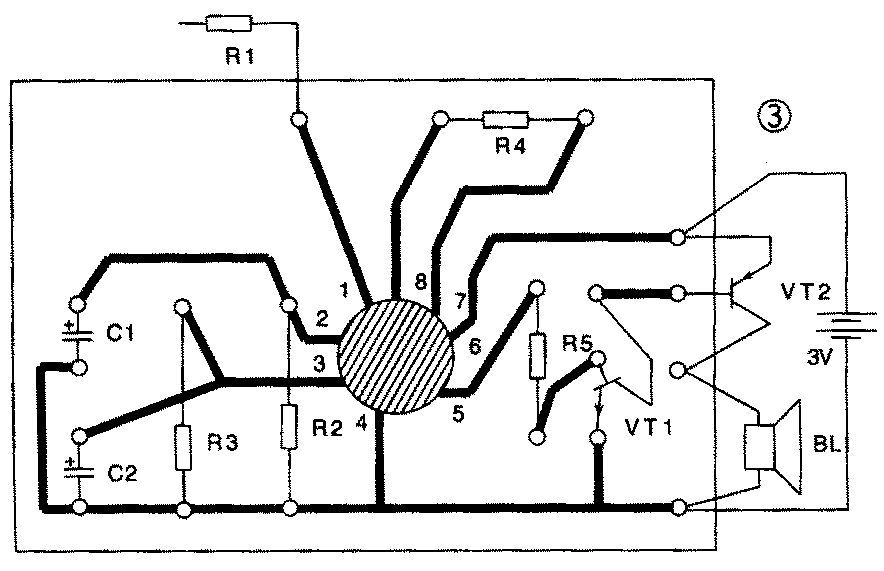

IC1选用热释电式红外探测头BH9402，IC2选用门铃声集成电路KD—253B，其余元件如图1所示。KD－253B为小印板软封装（如图3所示），其外围元件均可直接焊入，因此，无需另制电路板。
整机焊接完毕并检查无误后，即可接通电源进行调试：（1）先暂将IC2的1脚与R1断开，直接接+3V，此时扬声器应发出“叮咚”声。（2）调节R4，使“叮咚”声的节奏快慢适当。（3）调节R2、R3，使“叮咚”余音的长短符合自己的要求。（4）IC2的1脚恢复与R1相连接，人体接近IC1时，门铃应发声；人体远离IC1时，停止发声。至此，整机调试结束。
安装时，可将本门铃固定于门内约1.5m高度处，在门上开一小孔，使红外探测头BH9402的探测面对准小孔，以便通过小孔检测门外人体的红外辐射。也可将红外探测头BH9402固定在门外，其信号线和电源线接入门内与整机相连接。为避免门前常有行人经过而造成误触发，可将红外探测头的安装位置提高到1.8m以上（即超过人体高度），这时客人需在门外举一下手才能触发门铃发声。 (门宏)
