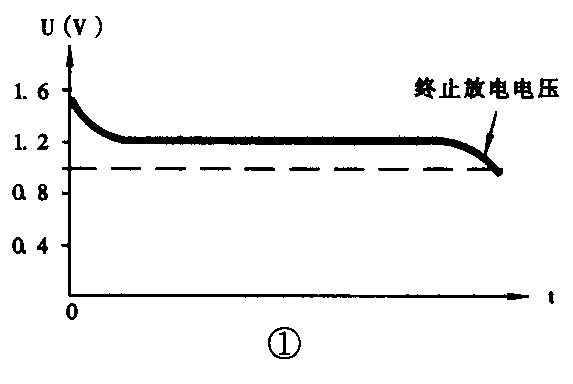

近年来，便携式电子产品发展神速，因此可充电的镍镉电池用量猛增。镍镉电池既怕过充又怕过放，因为过充、过放都会损害电池，影响使用寿命。镍镉电池的额定电压为1.2V，电池充足时可达1.4～1.45V，在放电时电压下降，但在1.2V时可长期放电，终止放电电压是1V，即到1V时应及时进行充电，其放电曲线如图1所示。
目前不少便携式电子产品还没有电池低电压指示电路，给用户带来了不便。这里介绍一种电路十分简单、耗电极省的低电压指示电路。
电压检测器AN051

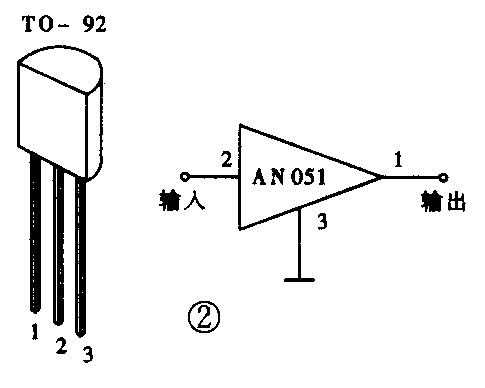

AN051是通用电压检测器IC，是一种TO-92封装的三端器件，如图2所示。该器件根据不同的检测电压有不同的型号而形成系列。常用的检测电压有2.1V、2.95V、3.25V、4V、4.75V、5V等等。该器件输入电压大于检测电压时，其输出为高电平；当输入电压低于检测电压时，其输出为低电平。另外，该器件具有以下特点：耗电极省，工作电流仅为2.6μA（典型值）；具有一定的滞后特性，其滞后电压为0.05×V\(_{DD}\)；最大的输入电压为10V；工作温度范围为-20℃～＋70℃；温度系数为±0.59mV／℃。
电池低电压检测电路

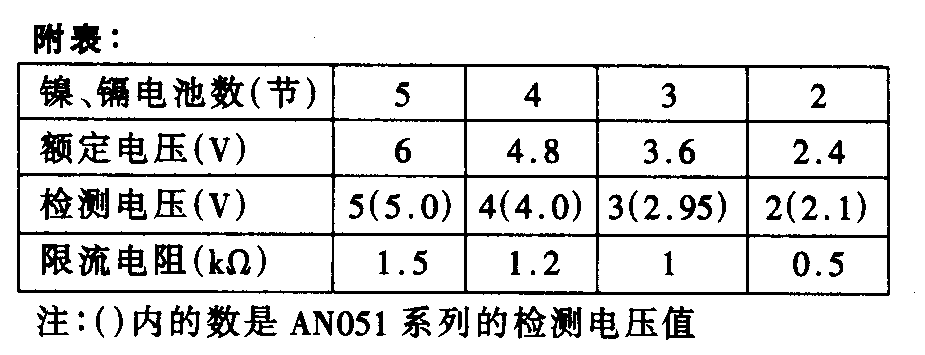

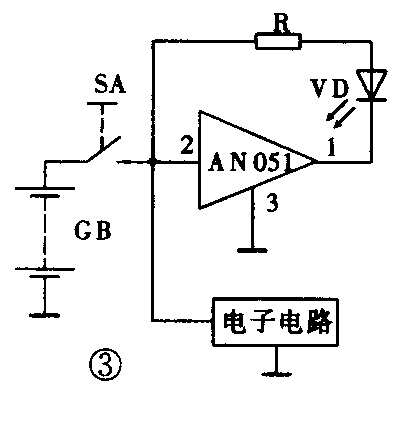

电池低电压检测电路是利用AN051的特性组成的，如图3所示。当电池电压低于设定的检测电压时，1脚输出低电平，VD点亮，表示电池应充电了。图中R为限流电阻。常用的镍镉电池数为2～5节。相应的检测电压及限流电阻R值如附表所示。这种电路在电池电压正常时，耗电约2μA，在电池低于检测电压时，耗电小于3mA。
此电路除用于镍镉电池作电池低电压指示外，也适用其它电池（如酸铅电池、碱性电池等）作电池低电压指示用。不同检测电压的AN051用AN051-×××表示，×××表示检测电压。例如检测电压为4.75V，则该器件为AN051-4.75。(方佩敏)
