（杨成林 王本浴 曹名扬）近年来，我国的邮电通信事业有了很大的发展，电话机在我国城乡中普及率逐年提高，已大量进入企、事业单位和家庭。但是，由于旧有的电话机功能较少，不能满足人们的需要。为了使电话机拥有更多的功能，我们研制出多功能电话附加器，使普通电话机配上附加器后，具有更多的实用功能，成为高档的多功能电话。
此电话附加器使用NEC公司的单片机μpD75308，充分发挥单片机功能强、成本低、性能可靠的优点，成为该系统的控制核心。
一、系统概述
此电话附加器具有以下功能：
1．可以显示并记录所有拨出的电话号码和通话时间，最多可以记录200组话费数据：
2．当家中无人时，可以自动应答，记录下对方号码和来话时间；
3．可显示对方电话号码，使用户有选择地接听电话；
4．防止电话线路被盗用，自动报警及封锁线路；
5．可存储8个电话号码，使用自动拨号功能进行15决自动重拨抢线；
6．平时作为日历和闹钟；
7．可以连接微型打印机，随时将电话号码打印出来，并可以与计算机通信，将存储的电话号码传入计算机内，亦可利用专用的软件对话费进行管理。

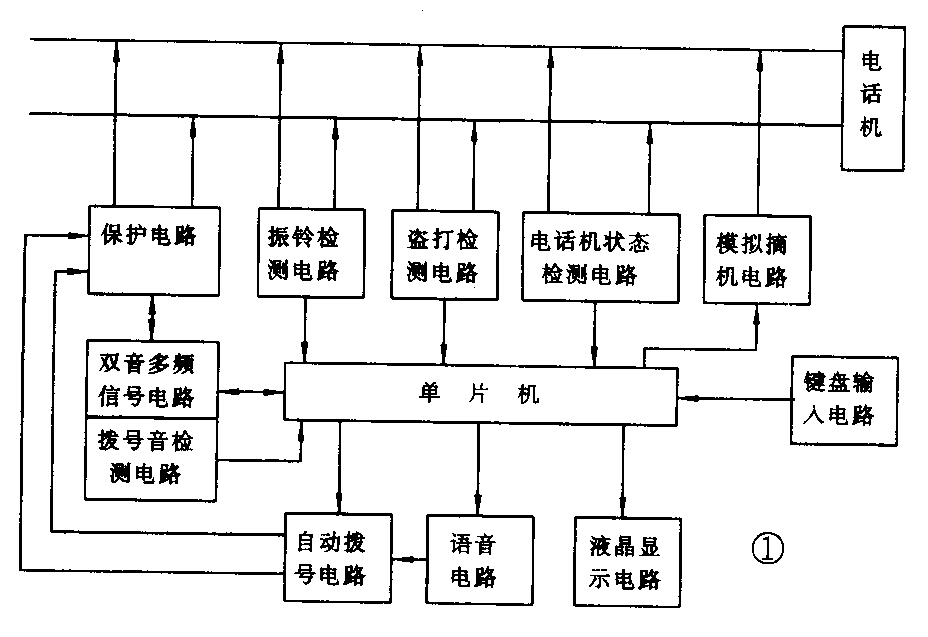

二、电路工作原理
1．中央处理器（MPU）：该系统采用NEC μpD75308四位单片计算机，此单片机为80管脚塑封贴片元件，资源丰富，有8K ROM，3个定时器，5个外中断，内置液晶显示驱动器及省电运转模式，性能可靠，价格低廉，在家电和仪器仪表控制中有广泛的应用。
2.振铃检测电路：当有25Hz、90V振铃信号时此信号通过电路信号转换，产生短形波，MPU一旦测到此波形，经滤波确认后，则转入振铃处理程序。
3．自摘机检测电路：在平时挂机状态下，外线电压为4V～60V，若摘机后，线路电压降至15V以下，MPU通过检测线路电压变化，读到此信号后则转入自摘机处理程序。
4．DTMF收发电路：MT8880单片双音多频接收、发送器体积小，功耗低，性能卓越。其接收部分由频带分离滤波器部分和后随的数字计数部分组成，它先把收到的音频的频率和持续时间加以验证，然后将相应的编码送到输出总线，由MPU接收处理。发送部分由行、列分配器、开关电容D／A转换器组成，用数字合成每一个模拟单音信号，最后混合、滤波输出16个标准的TMF信号。信号具有失真小、精度高的特点，广泛用于各类通信产品中。另外，它还拥有带通滤波器，可以实时检测出线路拨号音的状态。本产品接收DTMF信号时，经解码后，将数据传给MPU处理。同时可以检测线路拨号音，由MT8880的拨号音选择单元控制，当选择拨号音检测功能时，则由MPU检测MT8880的IRQ／CP端的电位变化，平时此端口为低电位，当检测到拨号音后，此端口变为高电平。当发送DTMF信号时，由MPU的数据线将编码送给MT8880，经匹配放大后送到外线。
5．模拟摘机电路：此电路由MPU发出控制信号，通过控制继电器的通断，以达到模拟摘机的作用。继电器吸合后，在外线上并联一个约300Ω的电阻占住线路，在无人接听电话时，模拟人工摘机。

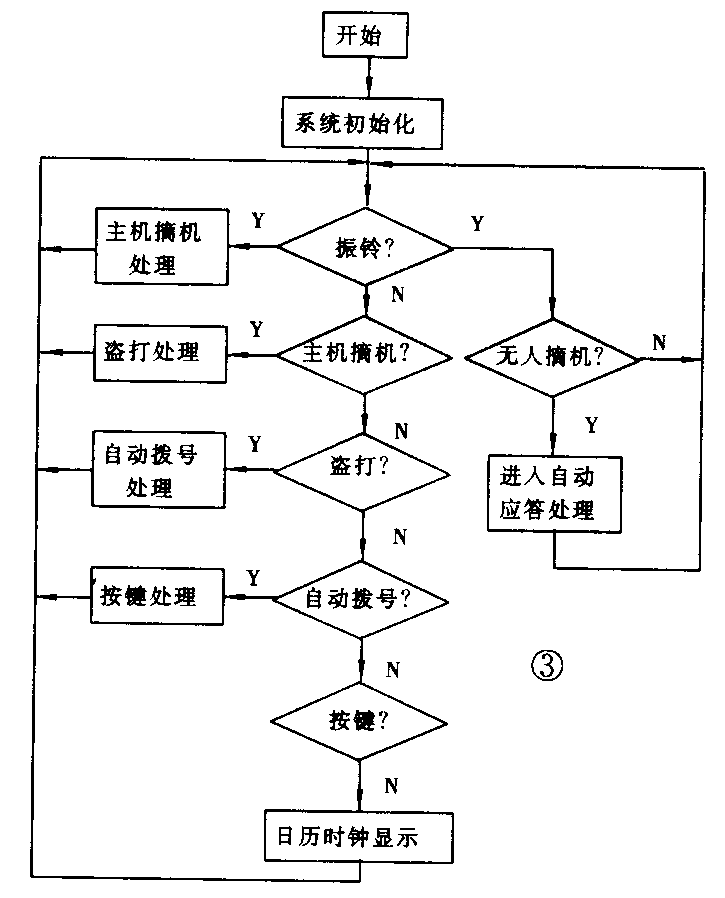

本系统软件工作流程如图3所示。电话附加器对于企事业单位进行话费管理，管理人员摆脱不必要的电话应酬，提高办公效率等，都将起到积极的作用。
