随着家电产品向软件化发展，I\(^{2}\)C总线得到了越来越广泛的应用。TDA8424是飞利浦公司生产的应用于音响及电视伴音的Hi－Fi立体声处理器，通过I2C总线方便地用数字化方式对伴音通道进行控制，获得较理想的音质。TDA8424有如下的主要功能：
1．音量控制和均衡：以2dB为单位，可分别对左，右声道在-80～＋6dB范围内调整；
2．低音控制：以3dB为单位，实现低频-12～＋15dB范围调整；
3．高音控制：以3dB为单位，实现低频-12～＋12dB范围调整；
4．开关功能包括 模式选择：立体声或双伴音A/B；
声音模式：立体声 环绕立体声 强制单声道；
下面以三洋 A6 机心 CKM2599P 为例说明TDA8424在伴音通道的应用，见图1。LA7686A是日本三洋A6机心采用的单片彩色视频处理IC，它可以把输入的电视中频信号进行彩色、伴音解调，解调后的音频信号和外部音频信号同时输入音频选择器IC1001，由CPU的TV／AV控制信号选择输出至TDA8424，CPU对TDA8424的控制通过I\(^{2}\)C总线实现。I2C总线包括一条串行时钟线SCL和一条串行数据线SDA，SCL时钟信号由CPU产生，CPU也可以通过数据线SDA向存储器IC802读／写数据，经过TDA8424的处理后，音频分左、右两路输出至声频放大器IC001进行放大，再由扬声器输出。

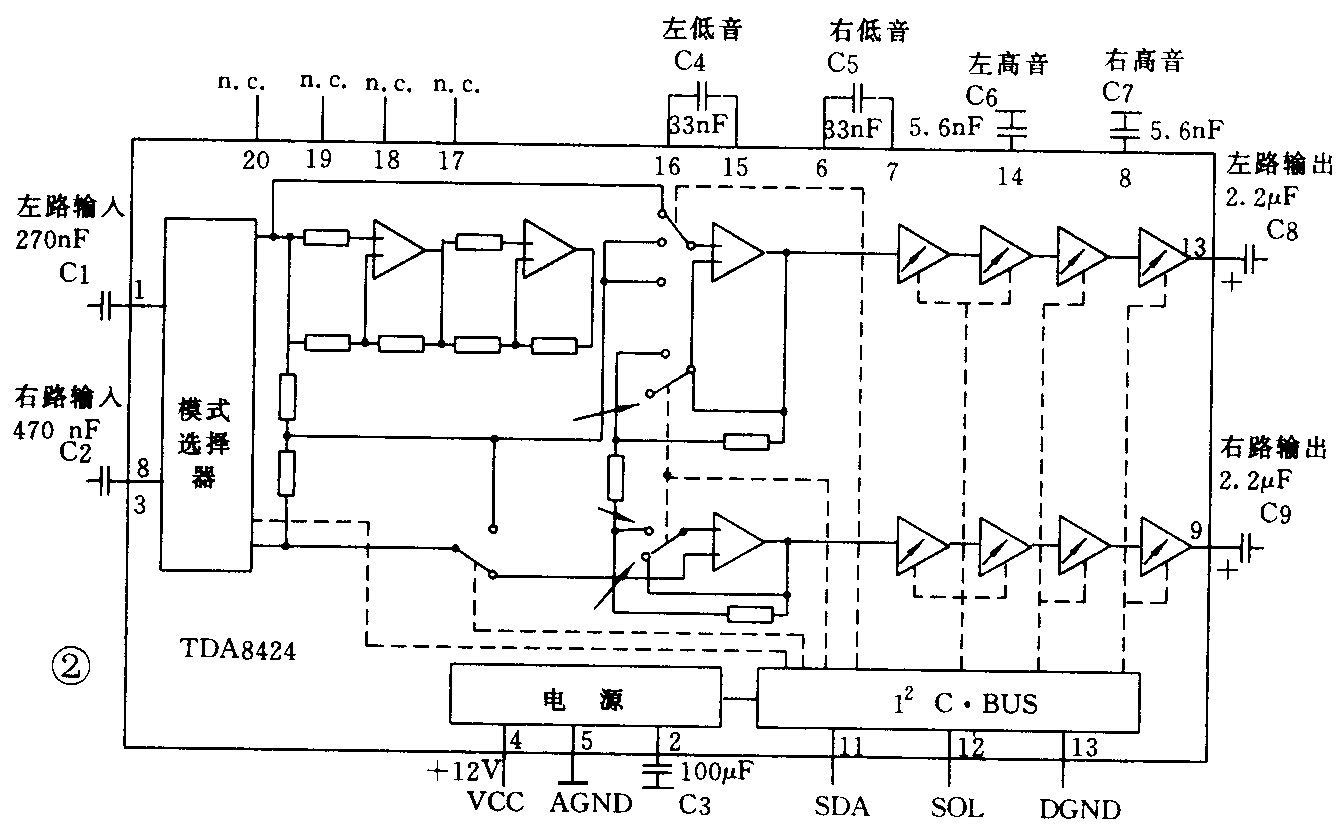

TDA8424的内部结如图2所示。在TDA8424周边电路中，C1，C2是输入耦合电容，C3是电源去耦电容，C4，C5用于决定低频增益起控点，C6，C7是高音控制电容，C8，C9是伴音输出耦合电容。
在TDA8424内部电路中，I\(^{2}\)C-BUS部分包含有时钟发生器，它把从12脚输入的SCL信号变成同步和定时用的基准时钟。SDA传送的数据从11脚输入，经I／O缓冲器后分别送到地址寄存器和数据寄存器，地址信息经地址译码器后选通并传送数据到被控制部分。TDA8424的开关功能通过内部的电子开关实现，对音量和音调的调整则通过改变内部增益可调运算放大器的增益来实现。如果加到模式选择器上的控制信息是选择双伴音A／B，则两路输出同时为A或B伴音。如果声音模式选择为立体声，则左、右声道分别对输入信号控制放大，并保证有86dB的隔离度。如果选择环绕立体声，经延迟，衰减的一路信号和另一路信号混合，输出后产生一定的空间效果。如果选择强制单声道，则把左，右两路信号相加后再平分成两路输出。（张瑞斌）
