我国试播了NICAM数字声地面电视广播，国内一些电视机厂家生产的能接收NICAM数字伴音的彩色电视机也相继面市。现以北京牡丹电子集团公司生产的牡丹王74C1型彩电为例，介绍NICAM数字立体声伴音接收电路，供读者参考。

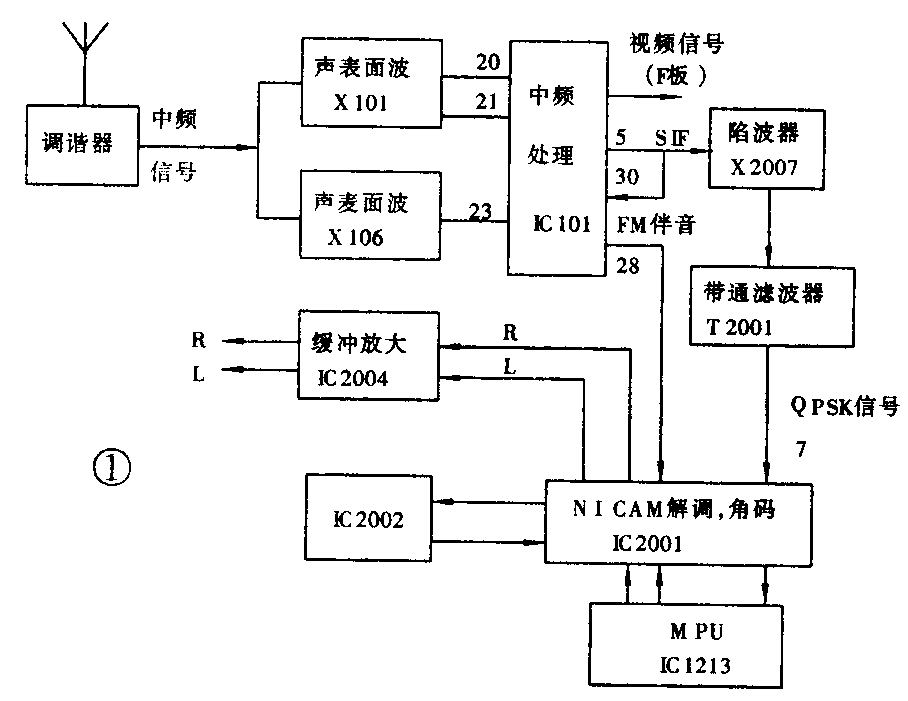

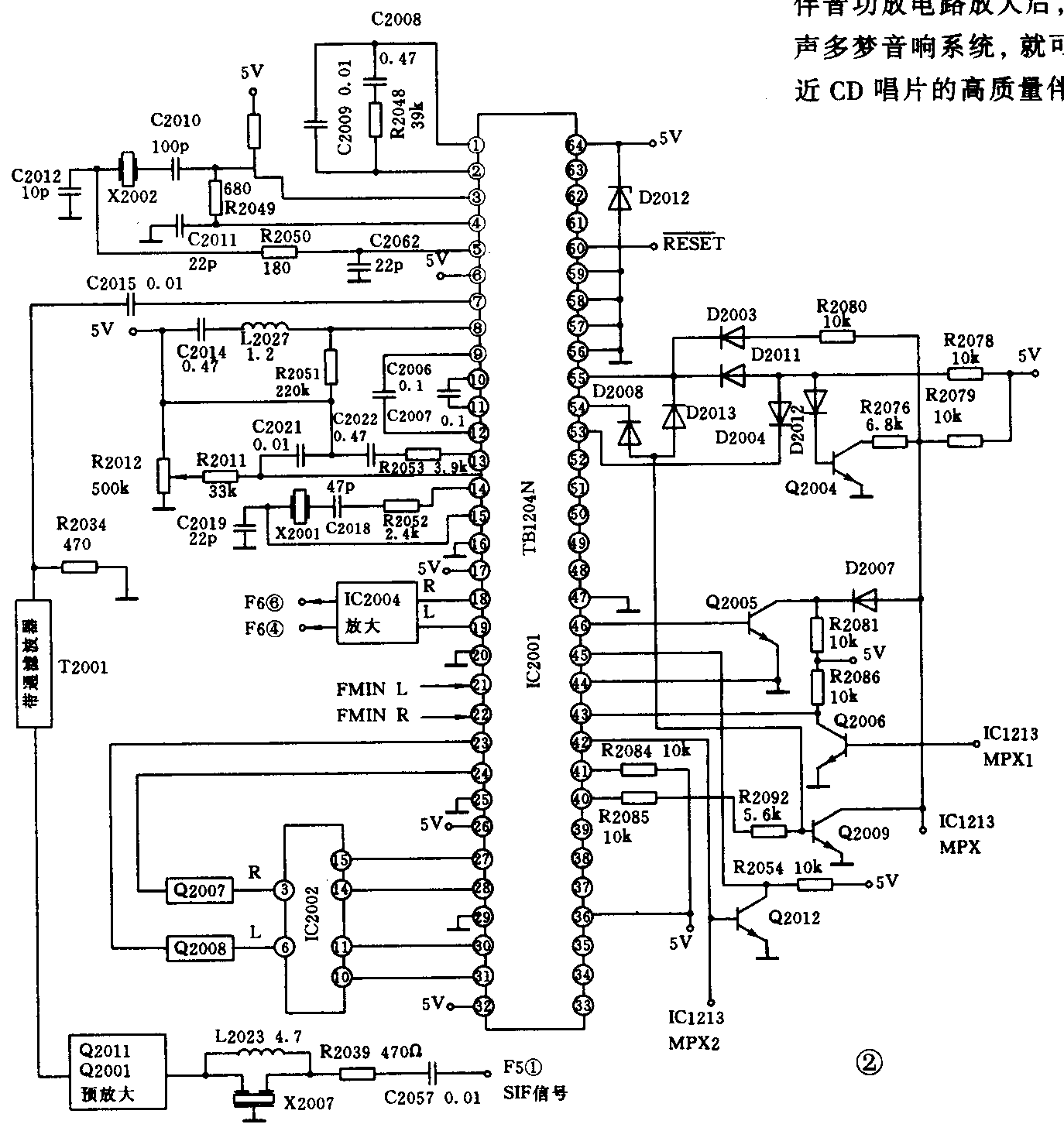

74C1彩电的NICAM数字立体声伴音接收电路框图如图1所示。从图1看出由调谐器输出的中频信号分别经X101和X106两个声表面滤波器取出图像中频和伴音中频信号送到IC101的20、21和23脚，IC101为准分离中频处理电路，它可以减少蜂音对伴音的干扰，提高接收NICAM的伴音质量。从IC101为5脚输出第二伴音中频信号SIF，一路作为FM信号送回IC101的30脚，经鉴频后再从28脚输出FM伴音信号；另一路作为QPSK信号送入F板的1脚，参看图2。进入F板的SIF信号首先经X2007陷波器滤除6.5MHz FM信号，又经Q2011、Q2001预放大后，再经5.85MHz带通滤波器T2001（带宽相当于40％的余弦滚降滤波器），分离出QPSK信号送到IC2001（NICAM解调解码器TB1204N）的7脚。进入IC2001的QPSK信号先经过AGC电路调整电平，然后送入QPSK解调器，8脚外接AGC滤波器。
TB1204N中的载波VCXO电路产生一个5.85MHz基准载波信号，14、15脚外接基准载频晶体振荡器X2001。为确保基准载波与NICAM信号中的载波同频同相，采用了PLL锁相环电路。13脚外接APC滤波元件，通过调整R2012，改变APC的静态电压，从而改变VCXO电路的自振频率。
在QPSK解调器里，QPSK信号与载波VCXO电路输出的基准载波信号进行正交解调，取出Q信号和I信号，Q信号从9脚输出，经C2016隔直后送回12脚，I信号从10脚输出再经C2017隔直后送回11脚。Q信号和I信号经波形整形电路后，送入差分逻辑电路，输出并列双比特数字信号。并行数据信号通过并／串变换器，转变为串行数字信号送给NICAM解码器有关电路。
此外，还有1个比特时钟VCXO电路，主振频率为11.648MHz，由3、5脚的外接晶体振荡器X2002决定。该电路也采用了PLL锁相环电路，l、2脚外接APC滤波元件。11.648MHz频率被分频成5.824MHz（1／2分频）和728kHz（1／16分频）两种时钟信号，供解码器使用。
在TB1204N的同步电路内，把数字信号中的帧同步码（FAW）检出，送入定时脉冲发生器，并将另一路数据送入解扰器。定时脉冲发生器通过FAW与728kHz和5.824MHz时钟，产生帧同步所需的各种定时脉冲，供各电路使用。

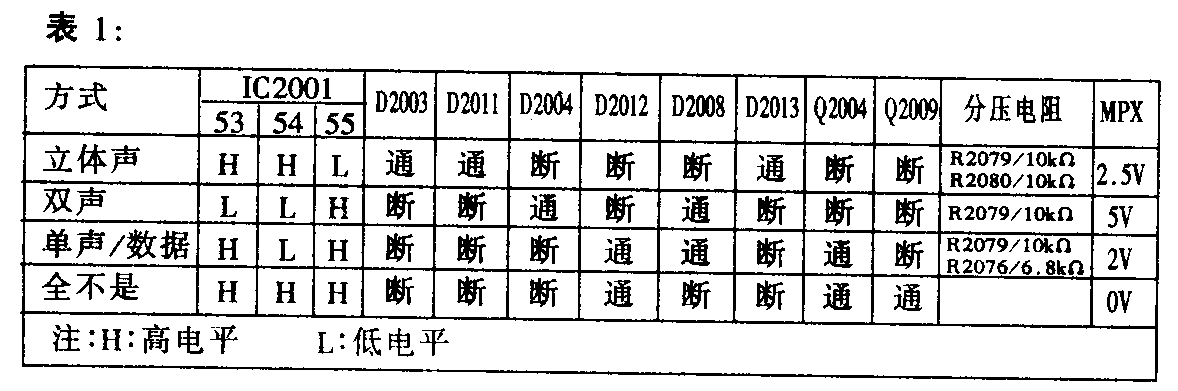

被解扰后的数字信号一路送入控制码检测器，将数据信号里的控制码检测出来，加以识别，并作为伴音状态判别信号从52、53、54、55脚输出。通过判定检测电路，变成MPX电压提供给IC1213（MPU），以便微处理器对伴音方式进行确定，并在屏幕上显示。伴音状态判别信号与MPX电压关系如表1所示。
去扰后的数字信号被存储到3520比特的RAM中，然后反交织读出，恢复原来的数据排列。从RAM读出的数据信号一路送入奇偶检测电路，一旦发现误码，TB1204N的50脚呈L电平，若误码在规定的时间里，增加到一定数量时，静噪电路起控，46脚呈H电平，Q2005导通，MPX电压为0。从RAM读出数据信号的另一路送入段落码检测电路，并根据检出的段落码将10比特的数据扩展到14比特，恢复成原始的数字声信号。
在误码补正电路里，扩展后的数据信号根据奇偶检测结果进行数据补正，若出现单一错误时，采取前后平均值补插法。若出现连续错误时，则采用重复前值法。
在输出选择电路里，根据43、44脚上的选择信号进行输出信号选择，由于44脚接地，43脚受微处理器IC1213的31脚MPX1信号控制，输出信号选择与MPX1信号关系如表2所示。
数字静音电路受45脚的静音信号控制，当45脚为H电平，数字静音电路启控，45脚静音信号受微处理器IC1213的30脚MPX2信号控制，只有MPX2为H电平时，Q2012导通，45脚为L电平，有PCM信号输出。从数字静噪电路输出的数字伴音信号经过2倍过抽样数字滤波处理，并通过去加重电路去加重后，送入D／A变换器。通过D／A变换器，将数字伴音信号变为模拟信号，有正负极性的左右声道的模拟信号分别从27、28、30、31脚输出，送入IC2002的15、14、11、10脚，通过IC2002内的低通滤波器，将D／A转换时的纹波脉冲滤除，再经加法电路进行模拟变换，转变成真正的模拟伴音信号，从IC2002的3、6脚输出，分别经Q2007、Q2008低通放大后，再送回IC2001的23、24脚。进入模拟开关电路。
模拟开关器根据42脚的开关信号，即微处理器IC1213之30脚的MPX2信号进行开关选择，当MPX2为H电平时，选择数字立体声伴音信号；反之，则选择模拟FM伴音信号（FM伴音信号从IC2001的21、22脚输入）。并将选择的伴音信号从18、19脚输出。伴音信号经IC2004缓冲放大后，从F6板的4脚和6脚送出。此时，NICAM解调及伴音选择全部完成。
将从F6板输出的解调后的NICAM伴音信号送到伴音功放电路放大后，通过环绕声多梦音响系统，就可以听到接近CD唱片的高质量伴音。（李华）
