我国NICAM D制电视广播已于今年5月在北京电视1台（6频道）开始正式试播，它标志着我国电视广播技术向数字化又前进一步。人们可以通过电视广播欣赏到高质量、可与CD唱机相媲美的立体声音乐或多种语言的伴音。目前我国市场上有些大屏幕彩色电视机都有NICAM接收功能，但这些彩色电视机的NICAM系统绝大部分是NICAM I制或NICAM B／G制，不能接收我国的NICAM D制电视广播。此外，绝大部分彩色电视机不带NICAM系统，如何使自己现有的彩色电视机能接收到我国的NICAM D制电视广播，这是许多用户非常关心的问题，本文就这些问题谈些看法，供大家参考。
一、NICAM系统制式简介
NICAM最早是由英国广播公司（BBC）制定，后由欧洲广播联盟（EBU）建议作为地面电视广播的一种数字立体声伴音制式。NICAM采用的是数字信号传输，它首先将两路模拟伴音信号进行模／数转换，变为数字信号，然后按照规定的要求进行编码和处理，包括数据压缩、奇偶校验保护、比特交织、加入控制信息、加扰、加同步信息等，变成码率为728kbit／sNICAM数据流，再经过规定的频谱成形滤波器后，对所选定载波进行QPSK调制，最后随电视广播信号一起传输发射，因此它必须与现有的电视广播相兼容。目前NICAM系统已被许多国家采用，已被使用的NICAM制式有NICAM I制，NICAM B／G制，NICAM L制以及我国采用的NICAMD制，附表给出这几种制式的主要参数。
二、NICAM接收系统

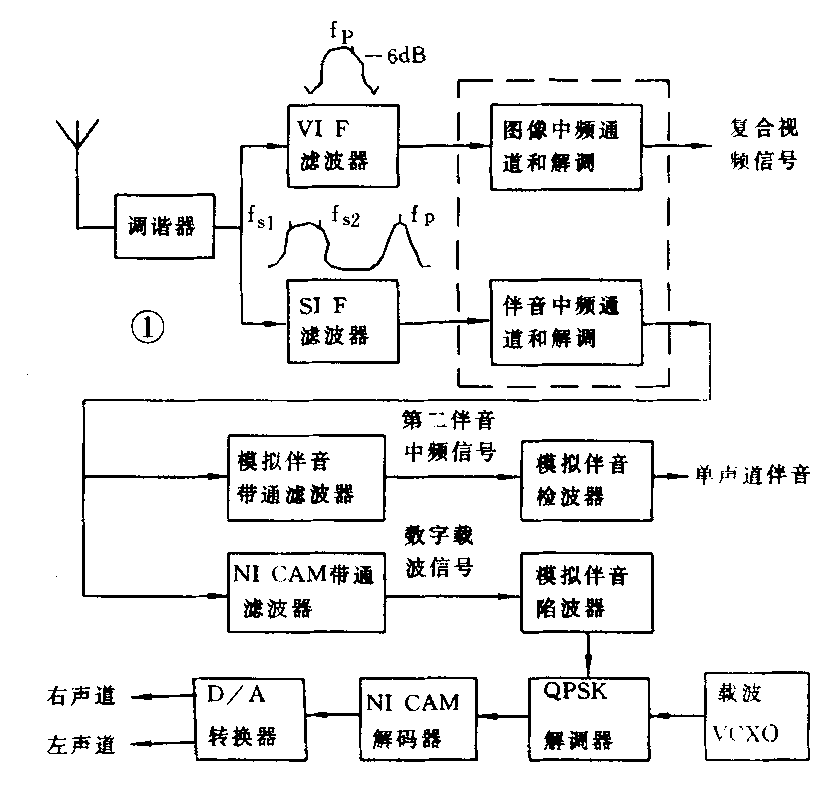

彩色电视机NICAM接收系统原理框图如图1所示。为了提高接收NICAM信号的灵敏度，减小图像对NICAM信号的干扰，减小NICAM信号的的衰减，保证NICAM信号的质量，一般都采用了准分离电路，即在调谐器输出之后，通过VIF滤波器和SIF滤波器将图像中频信号和伴音中频信号完全分离，再经过各自的中频通道进行处理和解调，在SIF滤波器里只允许伴音信号和图像载波通过，图像信号被完全抑制，若伴音中频和图像中频通道在一个集成块中（见图中虚线部分），则SIF滤波器只允许伴音信号通过。经伴音解调后的第二伴音中频信号，再通过不同的滤波器分别送入模拟伴音通道和数字伴音通道。
数字伴音通道主要是由NICAM带通滤波器，模拟伴音陷波器，QPSK解调器，NICAM解码器以及数／模转换器组成。
从数字通道输出的左、右声道的伴音信号和模拟通道输出的伴音信号一起送入伴音选择电路中进行选择，最后将选择出的伴音信号送入功放电路进行放大后送给扬声器。
三、一般彩电如何接收NICAM数字伴音
目前我国市场上有些彩色电视机具有NICAM接收系统，但绝大部分是NICAM I制或NICAM B／G制，不能接收NICAM D制，因此，若要使它们能够接收NICAM D制电视广播，则必须对这些彩色电视机的NICAM系统进行改动。国产牡丹王74C1型彩电具有NICAM D制接收功能就可直接收听NICAM数字伴音。
根据NICAM系统的制式和NICAM接收原理，从图1中可以看出，和NICAM系统制式有关的电路是SIF滤波器，NICAM带通滤波器，模拟伴音陷波器及VCXO基准载波频率，只要根据NICAM D制的参数，对这些电路的参数做相应更改，就能接收到NICAM D制电视广播。例如松下画王TC-33V-30H，老式牡丹王74C1机器的NICAM系统为I制，由于该机器SIF滤波器适用于多制式，不需要更改，因此只要将F板上陷波器X2007由6.0MHz改为6.5MHz，带通滤波器T2001由6.552MHz（带宽相当于100％余弦滚降滤波器）改为5.85MHz（带宽相当于40％余弦滚降滤波器），基准载频晶体振荡器X2001由6.552MHz改为5.85MHz，就能接收到我国NICAM D制电视广播。
我国用户的彩色电视机绝大部分没有NICAM接收系统，要想接收NICAM D制电视广播，可以采用二种方案，下边分别作些介绍。

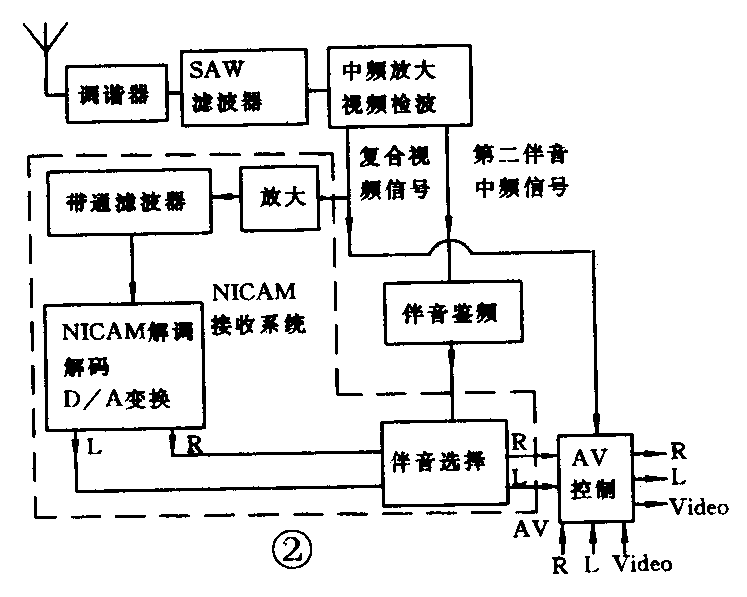

方案一是在电视机里增加NICAM接收系统（图2中虚线框内为增加的NICAM系统），这个方案适用伴音电路本身带有AV输入立体声功能的电视机，但由于SAW滤波器对NICAM信号衰减较大，加上在中放电路里图像信号对NICAM信号的干扰，必然会影响到NICAM的接收质量。该方案的特点是成本低，经济实惠，但NICAM接收效果差并且技术难度大，不宜采用。

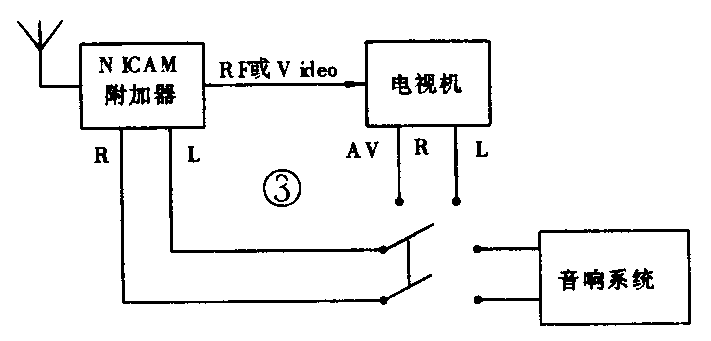

方案二是加NICAM附加器，见图3。NICAM附加器是一个独立的NICAM接收系统，与电视机本身电路无关，因此适用于所有的电视机，并且可以适当增加一些功能，以满足各种电视机的不同需求，该方案的特点是NICAM接收质量高，使用方便，但成本比方案一略高些。
以上只是对NICAM多声道数字声的接收作些简单的介绍，由于电视机中采用的电路是不同的，因此在改动NICAM系统制式或在电视机内增加NICAM系统时，要具体电路具体分析，不要一概而论。
由于NICAM系统在电视广播中利用了数字技术的优点，它不仅可以在长距离传输之后，使音频信号保持极好的保真度和信噪比，以及电视广播多种语言的传输，而且由于NICAM信号与模拟伴音信号无串扰，因此它可以用来传输电视节目以外的其它资料信息，得到更广泛的应用。（李建华）
