利用泡沫塑料和一些电子元器件，可以制作一个漂亮有趣的电子生日蛋糕。电子生日蛋糕中间有一支红蜡烛（红色发光二极管），当你对它吹气时，它会熄灭，同时“祝你生日快乐”的乐曲响起，并伴有五彩闪光，令人陶醉。
电路原理

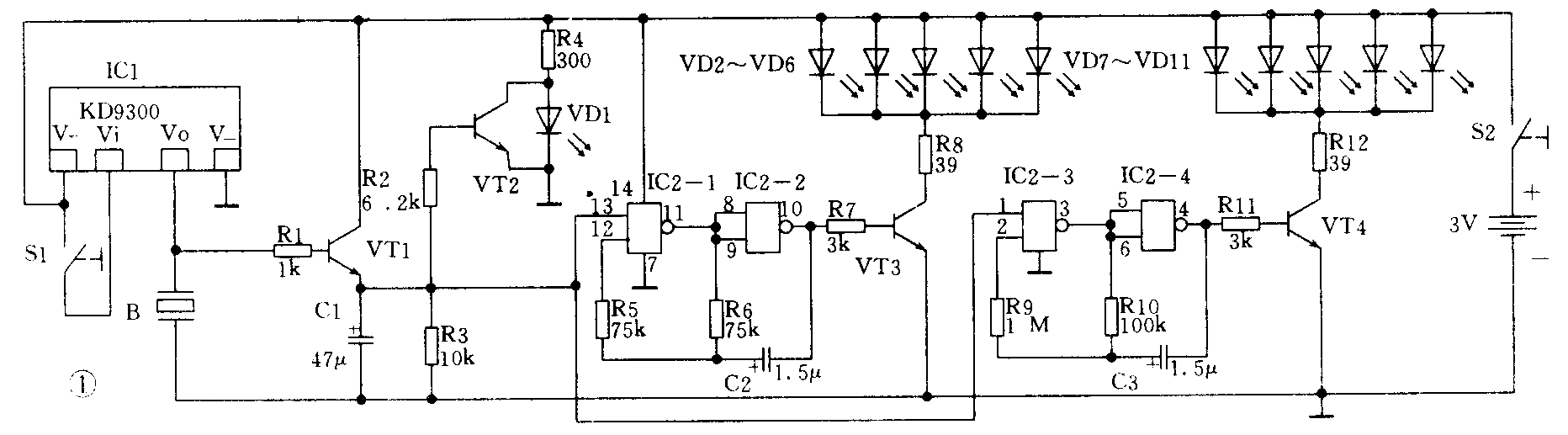

图1是电子生日蛋糕电路图。IC1是音乐集成电路，用以产生“祝你生日快乐”的乐曲，并利用其触发极Vi作为整个电路的触发端。射随器VT1的作用是提高IC1的带负载能力。在VT1负载电阻R3上并联一滤波电容C1，其作用是将IC1输出的交流信号变为直流信号来控制后续电路。IC2-1、IC2-2和IC2-3、IC2-4分别构成两个门控多谐振荡器，当控制端（IC2-1的13脚、IC2-3的1脚）为低电平时，电路停振；当控制端为高电平时，电路起振，振荡周期T≈2.2R6·C2（或T≈2.2R10·C3），用以控制发光二极管VD2～VD11闪烁发光。
当IC1未被触发时，V\(_{0}\)=0，射随器负载电阻R3上电压UR3＝0，一方面使VT2截止，发光二极管VD1（代表红蜡烛）亮；另一方面使两个门控多谐振荡器停振，VT3、VT4均截止，发光二极管VD2～VD11均不亮。当向红蜡烛吹气时，风动开关S1闭合，触发IC1，接在其输出端的压电蜂鸣片B发出“祝你生日快乐”的乐曲。输出信号经VT1射随、C1滤波后，在R3上形成一直流电压U\(_{R3}\)≈3V，一方面使VT2导通，VD1熄灭；另一方面使两个门控多谐振荡器起振，分别通过开关驱动管VT3、VT4使发光二极管VD2～VD11闪亮。由于两个门控多谐振荡器的振荡周期不一样，T1≈2.2R6·C2＝247.5ms，T2≈2R10·C3＝330ms，VD2～VD6与VD7～VD11又间隔安排，所以给人以群星闪烁的美感。当“祝你生日快乐”的乐曲演奏完毕时，V0=0，使VD2～VD11熄灭，而VD1亮，回到初始状态，这时可再次吹气触发IC1工作。
元器件选择

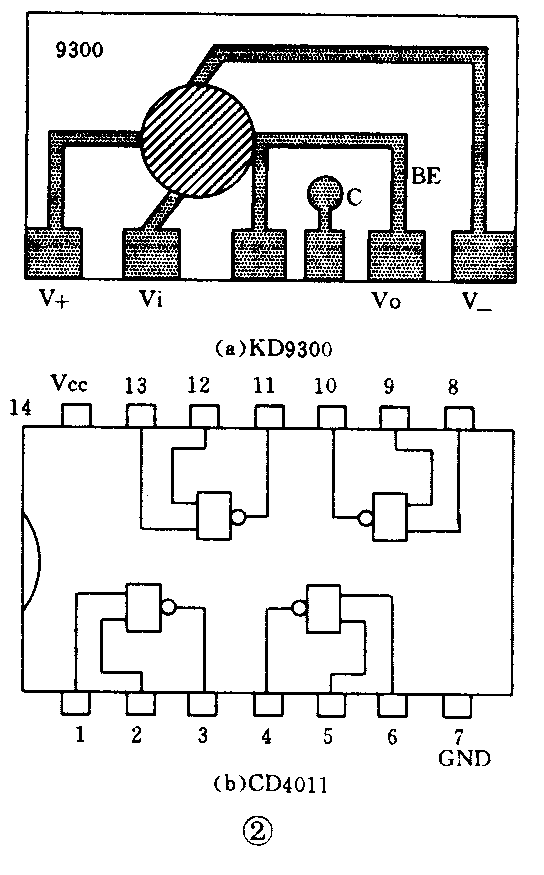

IC1选用KD9300系列“祝你生日快乐”音乐集成电路，它为小印板软封装，引脚见图2（a）。IC2选用CD4011，引脚如图2（b）。VT1～VT4选用S9014，或其它I\(_{CM}\)≥100mANPN硅管，β≥60即可。VD1选用φ10mm的大型红色发光二极管（代表红蜡烛），VD2～VD11可根据各自爱好选用各色发光二极管。B为压电陶瓷蜂鸣片，使用时应装上助声腔。S1是风动开关，可参见图3自制。
制作与调试

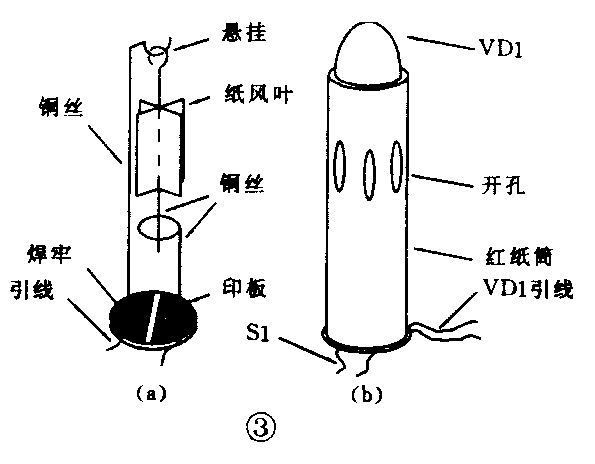

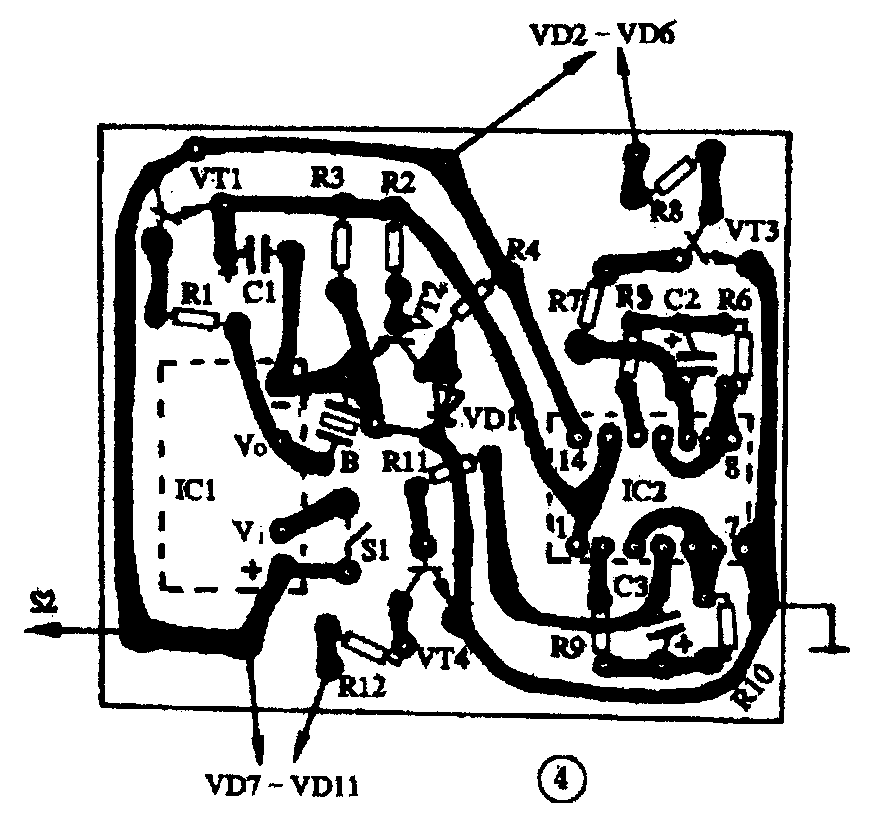

按图4制一电路板。风动开关S1结构如图3（a）所示，悬挂在支架上并粘有纸风叶的铜丝下端穿于铜丝环中，注意要四面悬空不与铜丝环相碰。制一红纸筒，上端固定VD1，中间开几个小孔以便可以吹动风叶，将其套在S1外面，这便是红蜡烛，如图3（b）所示。

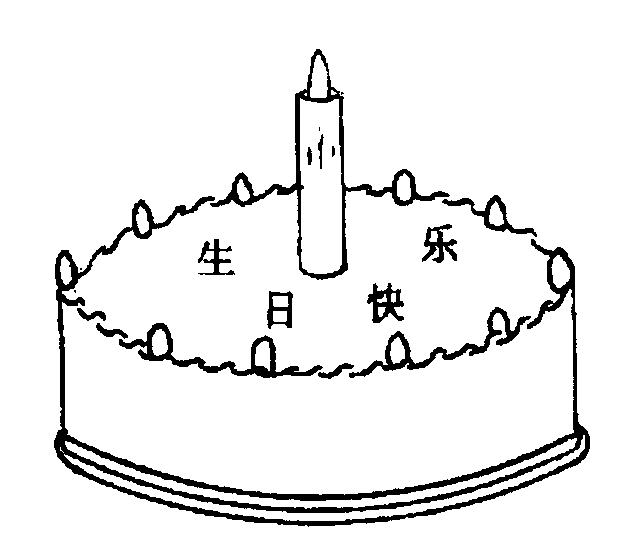

用包装箱中的白色泡沫塑料制成蛋糕形状，将其底部挖空，以便安放电路板、电池等。红蜡烛固定在蛋糕上面的中间位置，VD2～VD6与VD7～VD11两组彩色发光二极管相间排成一圈固定在蛋糕四周，用导线将发光二极管、风动开关等连接好，将电路板、电池等放入蛋糕底部空槽中，再用一块泡沫塑料板盖住即可。电源开关S2可从侧面或底部伸出。完成后的电子生日蛋糕如题图所示。(门宏)
