初学者有时需要自己动手制作小功率电源变压器，下面介绍简便的计算方法和绕制方法。
1．计算：
（1）由电源变压器的功率P确定所需要铁芯的截面积S的大小，即S=1.25P，其中P的单位为伏安，S的单位为平方厘米。1.25这个系数，根据所用的硅钢片的好坏而定，一般型号为D42、D43的硅钢片的磁感应强度B为10000～12000高斯，系数取1.25，如硅钢片的质量较好，如D310的硅钢片，B为12000～14000高斯，则系数可取小一些，差的硅钢片如D21、D22，B为5000～7000高斯，系数须取2。业余取用的硅钢片经常不知道它的型号，可从外形来估计。如硅钢片薄而质地脆，折断后裂口亮晶晶的，则磁性能好，B取10000高斯以上。如硅钢片厚而质地脆，则磁性能差，B应取小一些。
（2）根据S求出每伏匝数N\(_{0}\)。N0=4.5×10\(^{5}\)（B·S）式中B的单位为高斯，S的单位为平方厘米。
（3）用经验公式计算线图所用的导线直径d。d=1.3\(\sqrt{I}\)/J。式中d的单位是毫米，电流强度I的单位为安，电流密度J的取值与变压器的使用条件、功率大小有关。一般100伏安以下连续使用的变压器，J取2.5安／毫米\(^{2}\)。
（4）核算铁芯窗口是否能容纳所有的绕组。
下面我们以盒式收录机用的外接稳压电源的变压器为例，来说明小功率变压器的计算方法。

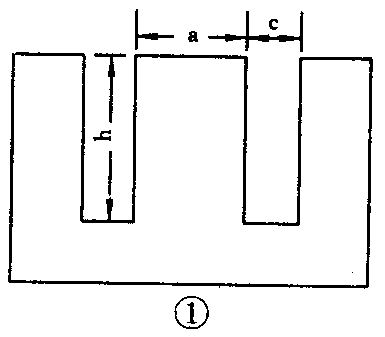

首先，该变压器的功率P=6.2伏安。所需铁芯的截面积S=1.25\(\sqrt{P}\)=1.256.2≈3.2cm\(^{2}\)，选用0.35mm厚的D42、GEIB－14铁芯，外形见图1。其舌宽a=14mm，叠厚b=24mm，窗口宽度c=9mm，窗口高度h=25mm。
其次，求出每伏匝数N\(_{0}\)。N0=4.5×10\(^{5}\)（B·S）=4.5×105／（1.2×10\(^{4}\)×3.2）≈12（B=12000高斯）。
初级绕组N\(_{1}\)=12×220=2640匝
对于次级绕组，由于接入负载后将有5～10％的电压降落，因此次级绕组应乘以1.05～1.1的系数。
次级绕组N\(_{2}\)=1.1×12×10=132匝
再次，用经验公式计算各绕组导线的直径d（J取2.5A／mm\(^{2}\)）
初级绕组d\(_{1}\)=0.13mm，选QZФ0.13漆包线，连同漆层最大外径为0.16mm。
次级绕组d\(_{2}\)=0.49mm，选QZФ0.49漆包线，最大外径为0.55mm。
最后，核算铁芯窗口能否容纳所有的线圈。
铁芯窗口的有效高度h′=0.9（h-2）=20.7mm。初级绕组每层可绕129匝，共21层。每层垫0.05mm厚的牛皮纸1层，初级线圈总厚度为4.41mn。初、次级绝缘与静电屏蔽层共厚0.35mm（初级与静电屏蔽层之间垫0.05mm聚脂薄膜2层，0.05mm牛皮纸1层，静电屏蔽用0.1mm厚的薄铜片，静电屏蔽与次级间垫0.05mm的聚脂薄膜和牛皮纸各1层）。
次级绕组每层绕38匝，共4层，每层垫0.08mm的牛皮纸1层，共厚2.52mm。
骨架用0.5mm厚的弹性纸制作，外包2层厚0.05mm的聚脂薄膜和1层0.05mm的牛皮纸。加上线包最外层包的厚度为0.12mm的牛皮纸两层，共厚0.84mm。共计线包总厚度为8.17mm，小平窗口宽度9mm，因此该铁芯可以使用。
2.绕制
（1）绕制前的准备工作

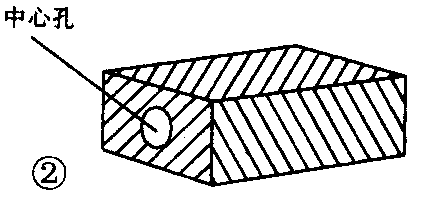

①制作木芯。图2所示的木芯是在绕制线圈时用来支撑绕组骨架的，木芯的截面应稍比变压器铁芯截面大一些，使插硅钢片时不损坏绕好的线包。木芯的长度应比铁芯窗口高度长一些，其中心孔必须钻得正直。

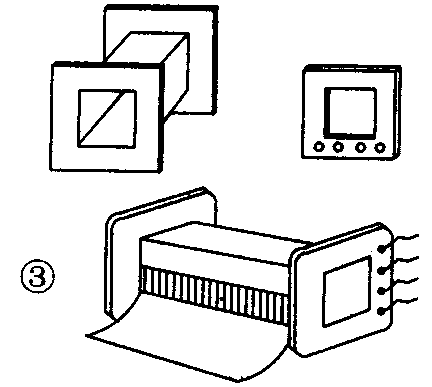

②制作线圈骨架。线圈骨架除了起支撑线圈作用外，还起绝缘作用。一般可用弹性纸制作框骨架如图3所示。框骨架的长度应比铁芯窗高稍短些（约短1.5mm左右）。线圈骨架还可以采用现成的塑料或尼龙框骨架。

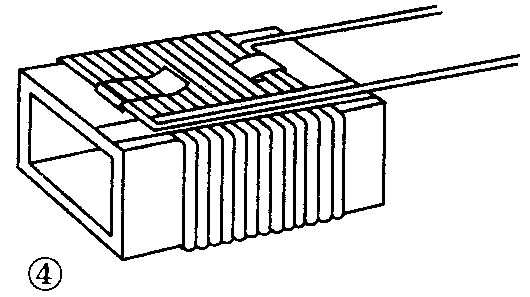

③绕线。先裁剪好绝缘纸。纸的宽度应等于线圈骨架的长度，而长度应稍大于线圈骨架的周长。开始绕组前先在套好木芯的线圈骨架上衬垫两层厚0.05mm的聚脂薄膜和1层厚0.05mm的牛皮纸；并用胶水粘牢，然后将木芯中心孔穿入绕线机轴，并用螺母紧紧固定。起绕时在导线引绕头（或结束时的线尾）压入一条10mm宽的黄蜡布折条，以便抽紧起始线头（或线尾），见图4。漆包线应一圈紧挨一圈地整齐排列，排满一层后，垫上绝缘材料后再绕第二层，直至绕足所需的圈数。各绕组绕制的次序为初级、静电屏蔽、次级高压绕组、次级低压绕组。静电屏蔽层常用铜箔或铝箔在初级绕组外缠绕一层，但两头重合处不能短路。同时，在金属箔上引出一根导线。绕组的初、次级间或各绕组间必须注意绝缘良好，线圈的最外层应包上厚的牛皮纸或者青壳纸，以增强线包的机械强度。
线圈的引出线，一般可用铜片条或多股绝缘软线，对于用粗漆包线绕制的线圈，也可以使用线圈本身的线引出，外面再加绝缘套管。

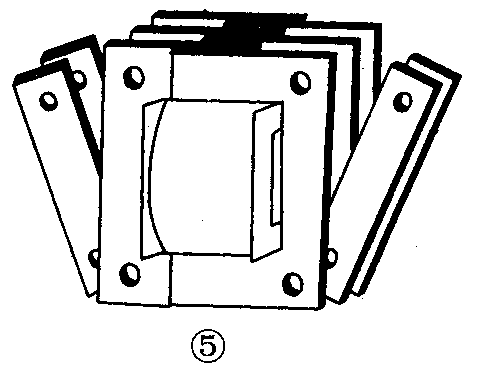

（3）插硅钢片。绕好线圈后取出木芯，可给绕组插入硅钢片，一般把硅钢片以两片为一组，交替地插入线包内见图5。当线包内将插满硅钢片时，余下的大约1/6硅钢片往往比较难插入（俗称紧片），这部分硅钢片需用旋凿撬开每两片一组的硅钢片夹缝才能插入，并用木锤轻轻敲入。插完硅钢片的变压器应放在平板上，两头用木锤敲打平整（尤其要注意硅钢片“E”形与“I”形的对接处不能留有缝隙）。然后将硅钢片夹紧、固定。在插片时，硅钢片表面的绝缘层最好不要损伤。
4．绝缘处理。为了防潮和增加绝缘强度，制作好的变压器应作绝缘处理。将烘干后的变压器浸入绝缘清漆中，待漆全部渗入后，将其取出烘干或晾干。要提醒的是，在给变压器上漆之前，务必测试一下性能是否合乎要求。（周富发）
