达林顿型光敏三极管的应用

（郭德卫）把光敏三极管和普通双极型三极管组合在一起，构成达林顿型光敏三极管。图1是此种管的符号，图2是内部等效电路，图3是3DU型达林顿光敏三极管的外形。

当此种光敏管受到光照时，等效光敏二极管将光信号转换成电信号，此电信号被两级三极管放大，因此总放大倍数相当于两只三极管放大倍数的乘积，所以灵敏度比普通光过三极管要高得多，通常光电流可达十几毫安以上。但达林顿型光敏管对信号的响应速度较慢。

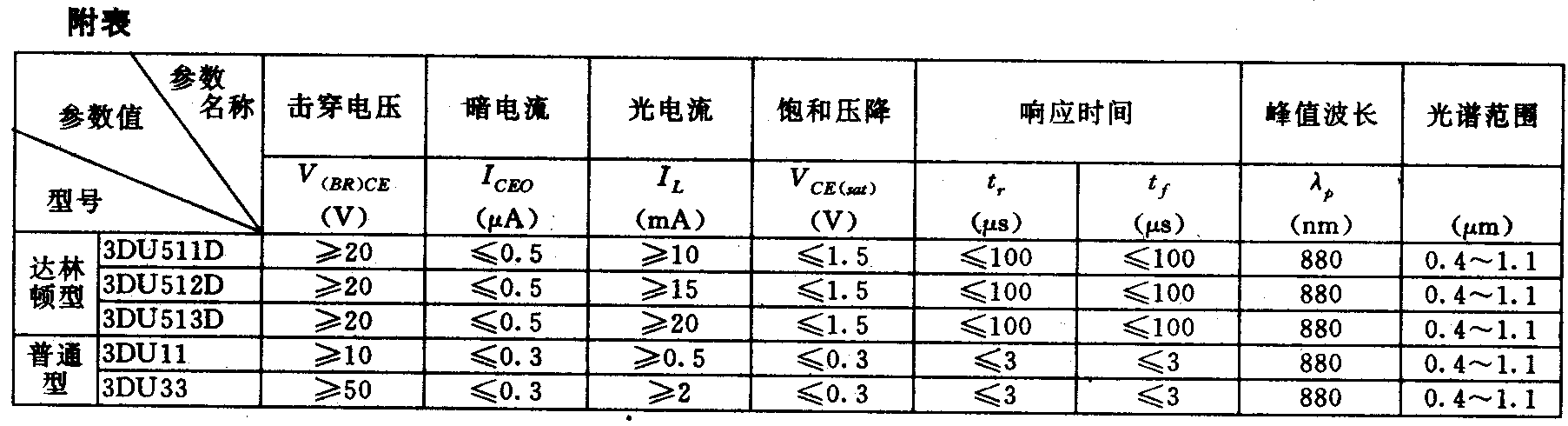

附表列出几种在达林顿型光敏管以及普通光敏三极管的主要参数值。读者通过对比可以了解此两种光敏管的特点。参数中的光电流I\(_{L}\)是指在一定的光照下，产生的集电极电流；参数暗电流ICEO，是指无光照的情况下，流过三极管的穿透电流。

1.灵敏光控开关

围4电路由于采用了达林顿型光敏三极管做敏感元件，所以对弱光较敏感。适用于对反射光信号的检测。电路中当达林顿型光敏管受到光照后，其内阻减小，使2脚电位下降，当降为1/3V\(_{CC}\)时，3脚输出高电平，这时继电器释放。

2.光触发开关

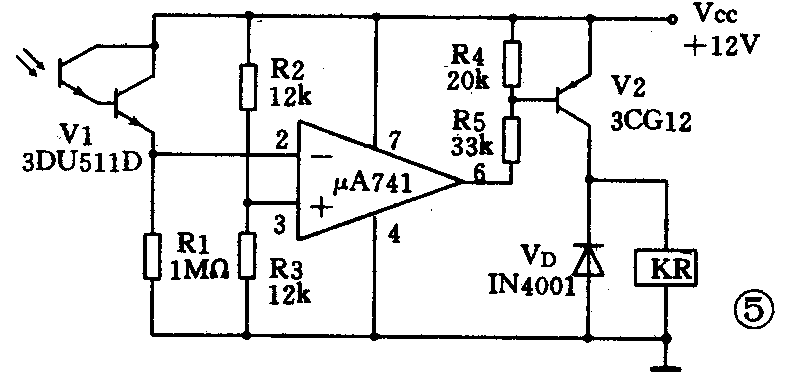

图5电路采用了达林顿型光敏三极管和运算放大器，所以很微弱的光线即可使电路翻转。当把R1和光敏管的位置对调，或者将运算放大器的反相和同相输入端对调位置，就可以把该电路修改为暗触发开关。

3.带自锁功能的光控继电器

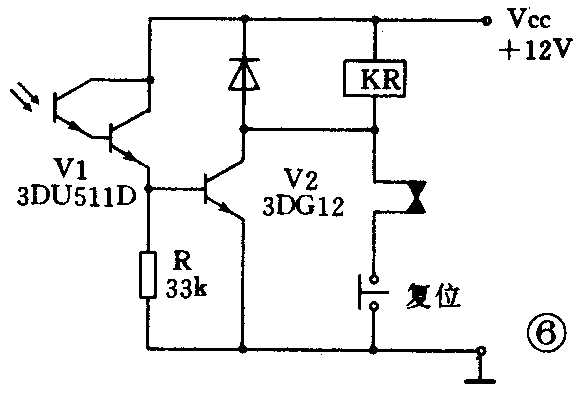

图6电路是带自锁功能的光控继电器开关。由于用了达林顿型光敏三极管，从而简化了放大电路，仅用一只3DG型中功率晶体管即可驱动继电器。
