本文介绍TWH9248及TWH9249配套组成的一组模块，简称雷达控制模块。它们能探测物体的移动。使用这种模块，只要外加少量元器件，即可构成多种实用的探测电路。它们能广泛地应用在防盗报警、自动灯、启动门和其它自控设备之中。

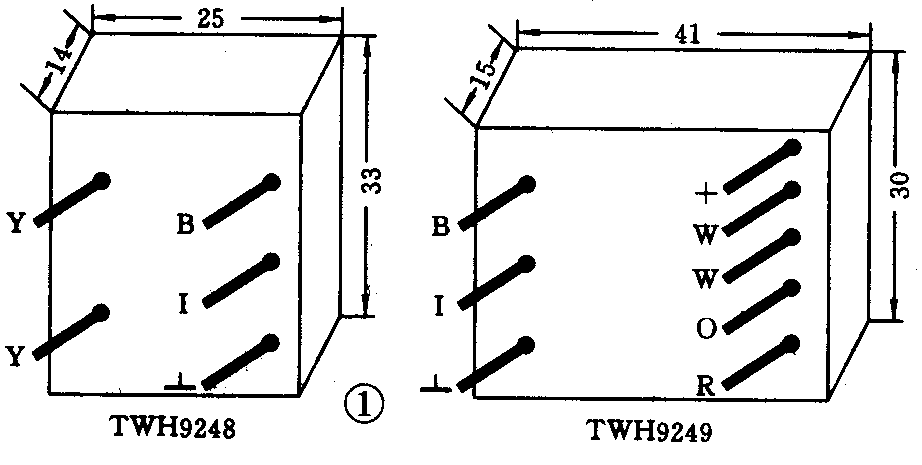

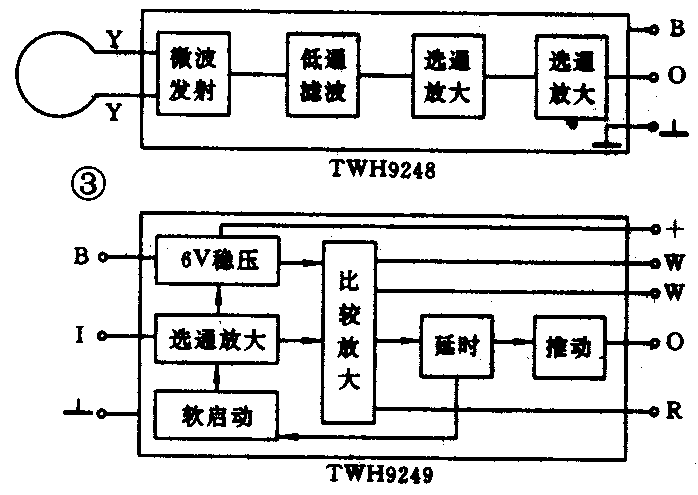

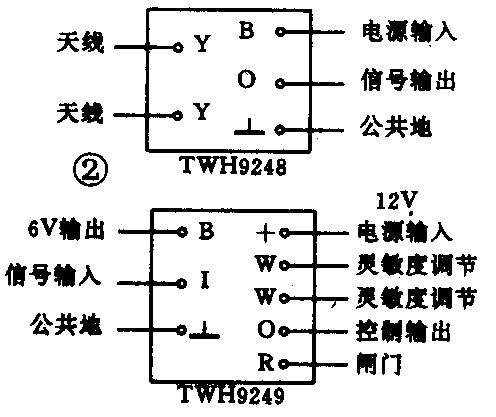

TWH9248及TWH9249的外形见图1，各引脚功能见图2，它们的内部方框图见图3，从此图可以看出TWH9248是一块雷达式扫描探测传感器。电路工作时，利用外接的天线同时完成微波发射与接收。如果附近物体发生明显位移，将使接收到的电波发生变化，这个变化的大小和物体大小及位移速度有关；模块内电路检测出这一变化经选通放大再送到TWH9249内部进行处理。TWH9249是与TWH9248配合使用的专用电路模块，使用非常方便。下面介绍几个应用电路，供读者参考。
应用电路
一、典型应用电路：详见图4。这是一种最简单的电路组合，只要按图将各元器件和模块正确连接，通电即可使用。图中VT1可用9013等NPN小功率管，K1为小型灵敏继电器，电路工作时，天线探测到移动物体的回波后，在TWH9249的O端输出高电平，通过VT1放大驱动继电器动作，靠继电器的触点去接通负载，负载可以是门铃，照明灯或窗帘电机；也可以是交流接触器线圈，经交流接触器触点再去控制更大功率的执行机构；如车库自动大门，厂房电源总开关等。

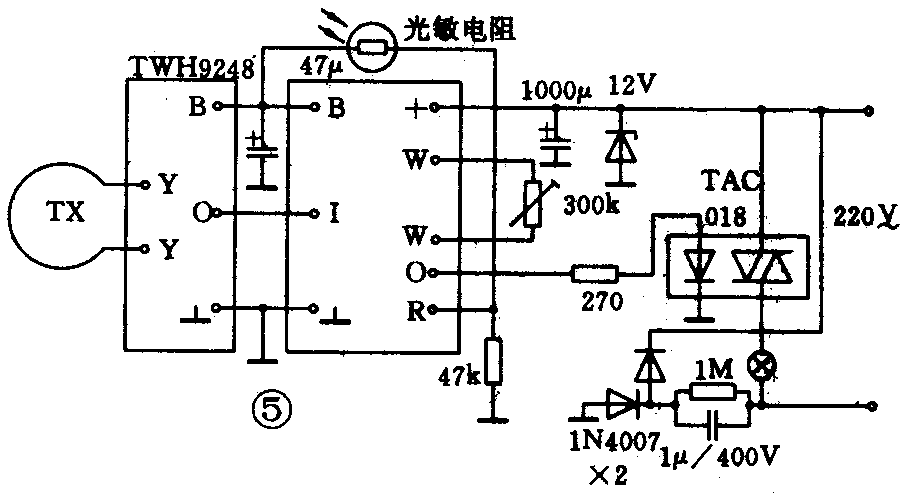

二、自动灯控制电路：图5是自动灯控制电路。220V市电经电容器、二极管和稳压管等构成低压电源，TAC018为交流微型固态继电器，光敏电阻器从TWH9249闸门端接到B端，可使自动灯白天不亮，黑夜或亮度低时，人车临近自动亮或延时熄灭。

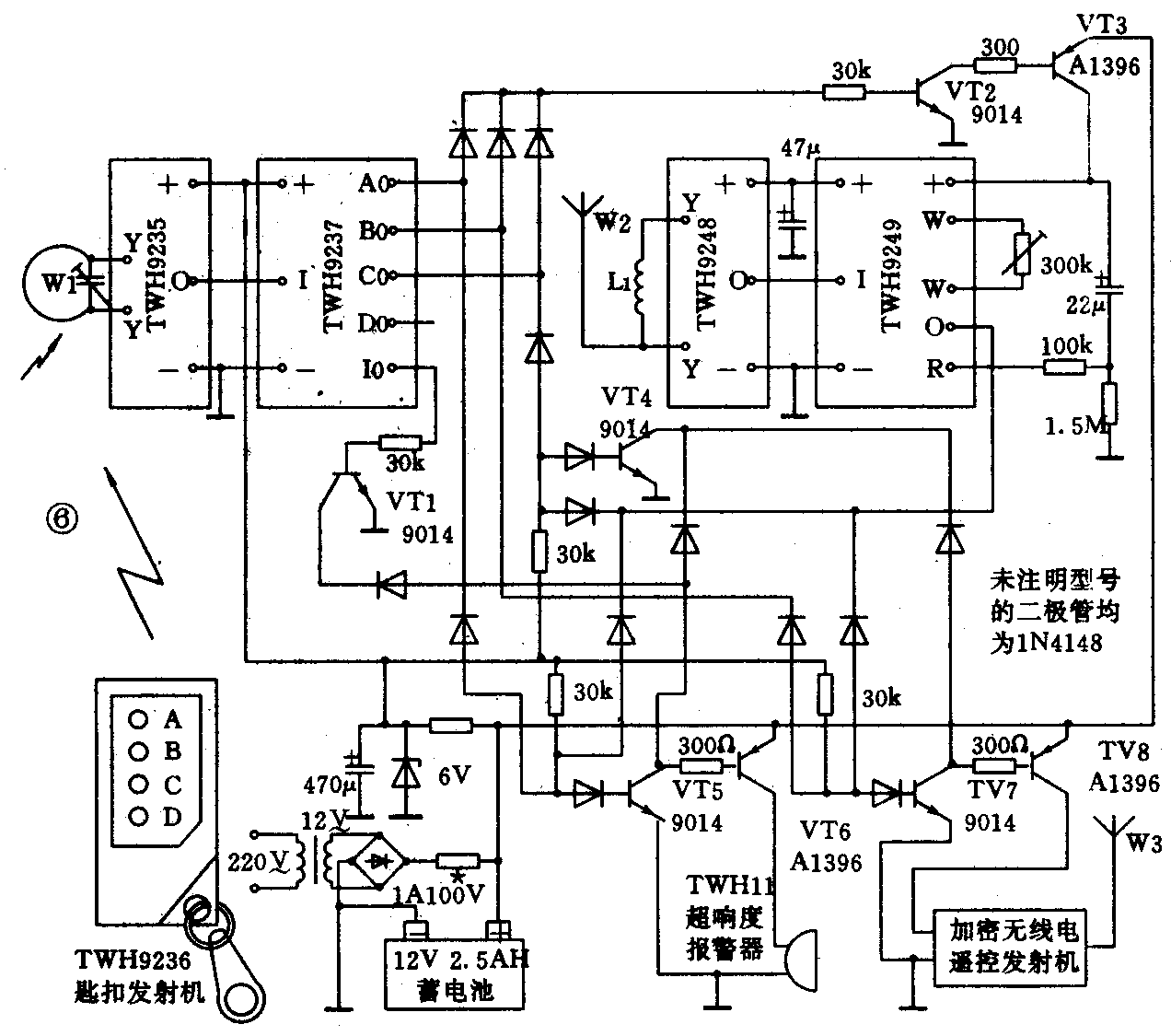

三、无线电遥控电子警卫员：它是一种使用非常方便的防盗小系统；电路见图6。它主要由TWH9248、TWH9249雷达扫描防盗报警电路、TWH9235、TWH9237密码无线电遥控接收电路以及可充电的电源供给电路三个单元组成。包括蓄电池在内的整个系统安装在一个15×15×11cm的塑料机壳中，配有一个可供操纵的匙扣式无线电遥控器。在住宅、商店、库房及其它机要地点安放好这种仪器后，使用人可以在几十米外进行遥控操作，设定多路功能及各功能的解除。按下匙扣发射机A键，有人闯入警戒区后TWH11超响度报警器即发出声响大于120分贝的报警声，使歹徒恐惧逃离。按一下B健后，有人闯入警戒区时，报警器不发响声，但大功率加密无线电遥控发射机则将报警信息传到值班室等保卫机构，保卫人员可立即赶赴出事现场。按一下C键，有人闯入时则报警与发射机同时工作，双管齐下，效果更佳。D键为解除键，按一下后，防盗系统全部停止工作，为正常时间和特定条件自己工作人员进入警戒区提供方便，以免误报警。在按发射机任何一键时，TWH9237的I0端都输出一个脉冲，控制报警三极管瞬间导通，报警器响一短声，以使操作人员得知电路良好，在这套系统里，各种无线电波由于频率和加密密码不同，故不会相互干扰。本系统由于全部使用门电路和晶体管组成无触点电子开关，既可靠又便于隐蔽，还可用于要求防爆及各种恶劣环境中。
注意事项
1. 用TWH9248和TWH9249组装探测器时，天线可根据需要选用，当采用环形天线时，用1mm漆包线作成Ф120mm－Ф150mm开口圆环，鞭状天线长度为300mm为宜，最好用拉杆天线。
2．TWH9248可单独使用，其输出端的低频信号经放大可直接驱动必要的电路，但TWH9249的电源要求使用稳压的6V。
3．雷达模块组成的电路灵敏度很高，其负载如与TWH9249共用电源的，电源供给电路的功率应留有余量，以免负载工作时，由电源引起电路误动作。
4．由雷达控制模块组装的整机安放时，应稍离开较大的金属物件，否则会降低探测灵敏度。用模块装成的移动物体探测控制器，如调试和摆放合理，探测有效面积可达40平方米以上。（吴瑞民）
