遥控电视门铃电路

🏠 首页 《无线电》杂志 1993年 🔗 第10期 🔗 第35页 分类:收音与录音 🔗 朱宝 🔗

夜晚,当人们正在欣赏电视节目时,若室外有盗贼活动或友人登门,但由于室内电视机声音的干扰,即使有强烈的敲门声,有时主人也不会察觉。本文所介绍的遥控电视门铃电路能在有人到来时,自动关闭电视机音量,同时发出约半分钟的狗叫声,以提醒主人注意室外有人,而对盗贼来说则误认为该家有狗,不敢贸然行事。平时该电路只要电源接通,不管主人在家与否,本电路都会不知疲倦地日夜为您工作。

工作原理

本电路由两部分组成,图1为置于室外的信号拾取及发射部分,图2为置于电视机上的信号接收及报警部分。

图1
图1 🔍原图 (1058×350)
图2
图2 🔍原图 (1188×369)

在图1中,IC2为微功耗多普勒效应传感器模块,接通电源后,它通过外接天线W1向周围空间发射微波信号,覆盖面积不低于100m\(^{2}\)(相当于半径为6m的区域),当有人在该区域内走动时,IC2的6脚将会输出和人体响应的超低频信号,由C5耦合至V1,当V1导通程度加深时,其集电极电位下降,这个负脉冲信号通过C6送到时基电路IC3的触发端2脚,当2脚电压小于1/3VCC时,IC3内部的单稳态电路翻转,3脚由低电平变为高电平,该高电平信号一路经R6及VD8稳压后,使IC4导通、发射电路工作,另一种经R5及VD7送回到IC3的2脚,以抬高2脚的电位,防止定时结束前2脚电位低于1/3VCC造成再次触发而无端消耗电能。在3脚由低电平变为高电平的同时,电容C7通过6、7脚内部的放电器放电,当2脚电位变为高电平后,电源又通过R4向C7充电,充电的时间常数由R4、C7决定(本电路IC3的单稳时间约2s,以便使IC4可靠地导通)。

发射电路中,V2、V3构成载波振荡器,L1、C11决定了载波频率、约为30~40MHz,当IC4导通后,发射电路工作,不加调制的等幅高频振荡信号由L1耦合到L2,经天线向外发射出去。

图2中,由L3、C12、C13组成的谐振回路选出发射机发射来的等幅高频电磁波,使V4、V5组成的复合管导通、光电耦合器IC5导通,IC6的触发端2脚变为低电平,IC6内部的单稳电路翻转(本电路的单稳时间约30s),3脚变为高电平,该高电平信号经R12、VD9稳压后,一路使IC9导通、IC7得电工作,由15脚输出声音信号,经V6放大后推动喇叭BL发声;另一路使IC10导通,由于IC10的A端与电视机音量电位器的滑动端相连接,而该电路又与电视机电路共地,所以IC10导通后,电视机伴音信号被短路,即电视机喇叭不发声。

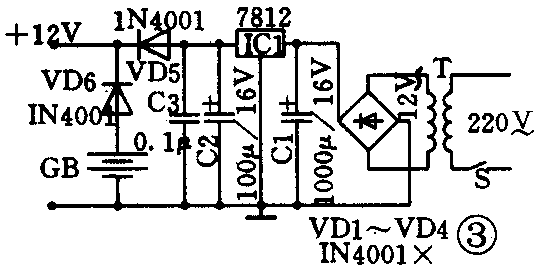

图3为电源电路图,GB为12V的电池组,以使无市电时本电路仍能正常工作。

图3
图3 🔍原图 (550×276)

元件的选择与制作

IC2选RD627,IC4、IC9、IC10为开关集成电路TWH8778,IC7为模拟狗叫声集成电路KD-5608,VD8、VD9选2CW78,VD10选2CW11,V2、V3的f\(_{T}\)≥250MHz、β>100,V4、V5的ICEO<10μA、β>100,V1、V6的β>150,T选市售的12V电源变压器。

电路中IC2的外接天线可用Ф3mm的金属丝弯成直径为120mm的环形天线,制作时要求其天线输出端引线应越短越好,L1用Ф1.25mm的镀银线在Ф10mm的有机玻璃管上绕8圈,每圈间的间隔为1.5mm,中心抽头,再用一根塑料软导线在L1的匝间绕51圈作为L2,L3用Ф1.25mm的镀银线在Ф10mm长为30mm的短波磁棒上绕9圈,圈间间隔为1.5mm,再用Ф0.8mm的漆包线在磁棒上密绕6圈作L4,线圈作好后均应用蜡封住。

电路的安装与调试

安装时,把图1电路置于室外适当位置,图2电路置于电视机壳体上部或侧部(也可置于电视机内部),为求美观,该电路四极引线(与电视机相连的有两根、接市电的有两根)均可从电视机内部引出,方法是:在电机壳体上适当位置开一小孔,所有引线均从该孔中通过,该电路接市电的两根线应从电视机内部市电输入线(指电视机电源插头线在电视机内部的那段)上引出。图1中的发射天线及图2中接收天线均可用自行车辐条代替。

电视安装完毕后,即可进行调试,首先调试图1的发射部分及图2的接收部分。

在图1中先断开发射部分与IC4的连线,将12V电源直接接到发射部分,用万用表电流档测该部分电路的工作电流,其值若为10mA左右即说明该电路已经工作。一般地该电路只要元件选择良好、焊接无误,无须调试就能正常工作。

图2中,在V5的发射极首先用发光二极管代替IC5,微调C11及C13,同时逐步拉开发射、接收两部分的距离,使每接通发射部分电源一次,接收部分电路中代用的发光二极管都能发光,直至两机相距12米左右时即告成功。

按电路重新接好IC4、IC5后,调整图1中的R1,使V1的集电极电压为6V,调整R3使IC3的2脚电位为4.5V后,一般无须其它调试本电路即可投入使用。

说明

在使用过程中,若室内人的活动信号也能触发电路工作,应仔细调整R1、RP的大小或加大图1、图2两部分电路的距离,直至达到理想的效果为止。

由于本电路室内、室外各有一部分,所以两部分电源最好不要共用,可以把室外电路用电池组或蓄电池供电,室内电路用图3稳压源供电。

本电路适用于住房带庭院的郊区或农村,若在住房拥挤的市区,可把图1中的IC2改成优质驻极体话筒,并给话筒串一只10k的偏置电阻,其它电路不变,适当调整R1的大小,使电路达到你所要求的灵敏度。安装时把话筒放置在门锁附近,当有人敲门或盗贼撬锁时,呼吸声、敲门声、撬锁声都会通过话筒使整机电路工作。(朱宝)
