由HDT6型厚膜集成电路和EC9—1型助听器耳机构成的耳聋患者用助听器，较大地克服了以往音质差、噪声大等缺点。且具有如下特点：1．由于采取了专用于耳聋助听器的厚膜集成电路和优质助听器耳机，其灵敏度高、频响特性好、音质清晰、噪音低、佩戴舒适；2．重量轻，体积小，携带方便；3．性能稳定可靠，不怕碰撞和摔跌，价格便宜，很适合耳聋患者选择和使用；4．外围电路简单，所用元件普通，易于制作与维修。
本文着重介绍其电路原理和制作、调试的方法

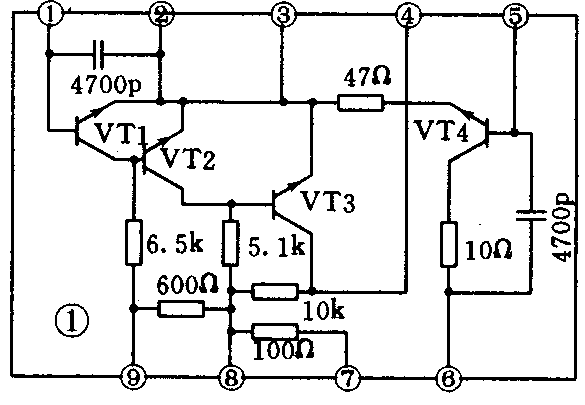

电路原理 该助听器采用的是一块双列9脚厚膜集成电路，内部结构电路见图1。它分别由三极管VT1、VT2、VT3组成直接耦合放大电路，由VT4作功放级电路。其电路原理如图2所示，当外界音频信号送至驻极体拾音话筒BM时，音频信号由C1耦合输入到HDT6的第①脚，经IC内部进行三级音频放大，然后进行功率放大，最后将放大的信号由第⑥脚输出，直接推动耳机发声，作用于耳聋患者校正听力。图中C1、C2用作信号耦合；C3、C4为电源退耦电容，防止产生啸叫声；R2为反馈电阻，主要用于改善音质和稳定电路工作；RP为分压、开关和音量调节电位器，供听力损失者调整声音大小用。

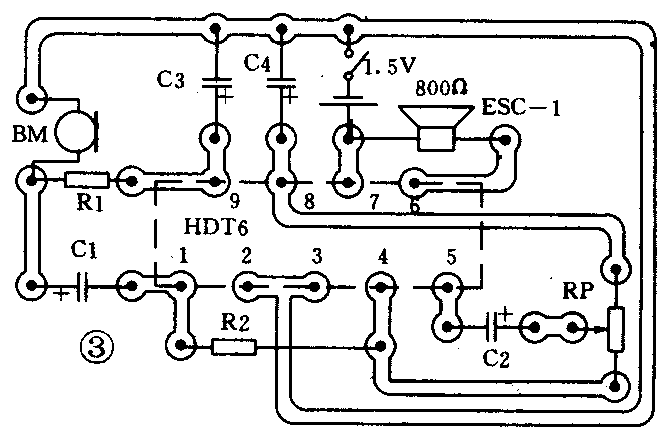

制作与调试 按照线路描制的印制电路板见图3。该印制板尺寸并非是1:1，读者可依据HDT6 IC的大小来确定其引出脚的排列孔位，再参照图3自行绘制，尽量做到既小巧又美观，一般以能装进上衣口袋为宜。
驻极体话筒BM应选用市售灵敏度较高的录音机用话筒，安装时在话筒两极分别焊上φ0.8～1.0mm粗的硬导线，以利于牢固插在印制板上焊接，防止松动碰击时发出干扰声；在助听器盒盖前钻一个与话筒直径相同的圆孔，有利于拾取外界的音频信号。助听器耳机是本机的关键，市售的普通耳塞机不宜作耳聋助听器耳机，这种耳机频响差，音质劣，只能供正常人收听广播节目用。应选择国内推出的ESC－1型助听器耳机，它特别适合与国内外各种型号的中、高档助听器配套。它的频率范围为300～3400Hz，典型频响曲线为200～5000Hz；灵敏度在1000Hz时为110～116dB／mV以上；阻抗在700～800Ω。所用元器件均为小型化，电解电容为CD11型耐压6V；电阻为1／16W的金属膜电阻；电池为5号电池1节。
该机调试方法十分简单，先把助听器耳机插入插口，打开电位器RP开关，用万用表10mA档，将笔杆串接在电池中，测整机工作电流≤2.5mA为正常，否则电路有短路现象，应着重检查外围元器件焊接是否有误。如元件焊接无误，可初步判断HDT6 IC内部电路有问题。只要元器件选择正确，焊接无误，一般都能正常工作，该机的工作频率范围在270～3000Hz。（刘明清）
