彩色电视机的电源电路大都采用开关稳压电源。开关电源经常出现电源不能启动或启动异常的故障。造成这种故障的原因较多，要排除这种故障，必须熟悉电路原理，理顺各个元件之间的关系。因此本文介绍几种开关电源启动异常的故障维修实例，供大家参考。
例1：一台索尼KV－2092CH彩色电视机，不论手动或遥控开机，均要数分钟后才能启动。
分析与检修：该机的电源部分分两路供电，一路是主供电回路：输入的交流电经整流后供控制电路、行偏转电路、行输出电路及伴音输出电路，其耗电量只占整机的五分之一左右；另一路电源由行输出变压器次级绕组提供，经整流后的+12V、中压、次高压等电源分别供场偏转电路、显像管电路、调谐器和信号通道电路。先检查主电源，测得主电源的+115V，+13V、+7V三组直流电压均正常，但IC851无+12V电压输出，由于该机的行扫描电路工作与否是由控制管V003的工作状态所决定的，现测得该管处于导通状态，说明行振荡信号已被短路，电视机一直处于备用状态。将R005一端断开，＋12V、中压及次高压此刻均恢复正常，并出现光栅，但无声无图像，说明微处理器CPU工作不正常，该机的有关简化电路如图1所示。因此，重点检查CPU的工作状态，查得CPU（IC001）的工作电压为4.6V（正常应在4.9V～5.2V之间），电源控制②脚为高电位（正常启动应为低电位），当表笔测V002的b极电位时，电视机可被启动，说明CPU并无问题，而是它的工作电源+5V偏低使不能复位。该机在正常时，＋7V是经V024稳压至5.2V，该电压经R002将齐纳二极管VD002击穿，使V002导通让IC001的变成高电位，其电源控制②脚则变为低电位，让V003处于截止状态，行扫描可正常工作，而此时是由于表笔对地的分流作用才启动电视机的，说明电源电压达不到VD002的击穿值，因此，故障在+5V的供电电路中。断开V024的e极输出，其e极电位不能上升至5.2V，测得V024的b极电位为不稳定的5.2V，故初步判断VD009的稳压特性变差，带电检测发现VD009的稳压值在5.2～5.6V之间变化，而且其负载能力较差，更换VD009后，电视机启动正常。如果VD009单纯是稳压值偏低，不存在不稳压的现象，可在VD009接地端正串一只普遍整流二极管，利用其0.5至0.7V的正向压降稳压，使V024管的b极电位达到5.8V左右作为应急处理。
例2：一台华艺EC—227型彩色电视机，时钟与频道显示正常，但主电源只能偶然启动。

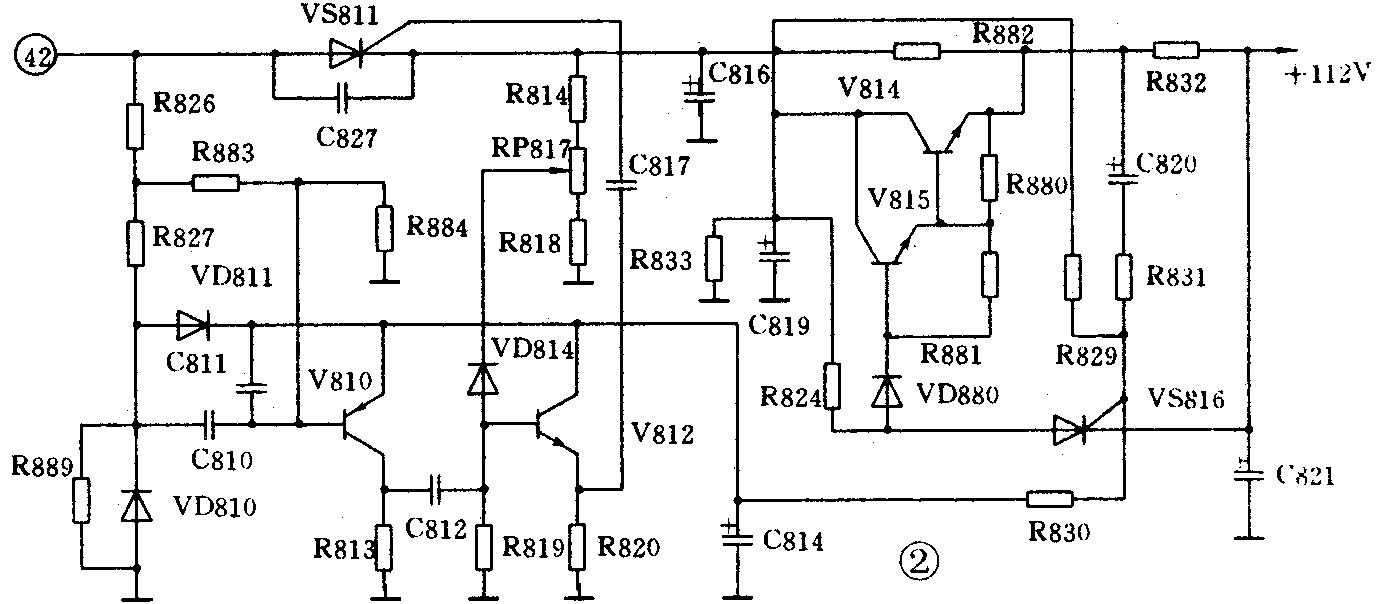

分析与检修：该机的主电源是采用可控硅开关。压电源，有关电路如图2所示。从电路分析，造成电视机启动困难的原因一般有两种。①启动电阻R882开路，由于可控硅VS816无阴极电压后，其控制极因C820、R829的作用而触发导通，使电视机电源处于短路保护状态（当触发电容C820严重漏电或击穿时，同样会使VS816导通保护）；②滤波电容C816开路或失效，造成直流电压不能建立，使电源电路无法正常工作。因此，先通电开机检查电源电路是否有电压输出，测得C821两端电压只有55V左右，同时发现该电压很不稳定，说明电源电路没有处在保护状态，R812、C820及VS816等就没有进一步检查的必要。由于查得R832两端的压降也正常，则可初步判断主可控硅VS811整流后的直流电压没有建立起来，故试用一只容量大于220μF耐压160V以上的电容并于C816两端，电视机启动恢复正常。在更换C816时发现该电容一端焊点的焊盘虚焊，电容并没有失效和内部开路，所以，虚焊造成了该机时而能启动，时而不能启动。
例3：一台福田HFC－1804彩色电视机，有时能启动，有时不能启动。
分析与检修：开机检查没有发现接触不良的元件损坏，通电后让电视机处于故障状态，该机有关电路如图3所示。测得IC901（STR6020）的①脚电位为310V，说明整流与滤波以前的各电路均正常；而测得该集成块的②、③、④、⑤脚的电位均只有30V，从电路原理分析，电源电路有可能存在两个问题：①正反馈支路有元件变质；②启动支路存在故障，使电源电路处于临界启动状态。由于IC901的④脚有30V的低电压输出，故怀疑IC901内部开关管截止时间太长，导通时间太短。查得反馈电阻R908阻值没有增大，C908的容量也没有减小，说明正反馈支路没有问题。该机的电源启动支路是由R902、R903、C912组成，查得R902、R903均良好，故怀疑启动电容C912容量减小，焊下C912测得其容量在5000pF至1μF之间变化不定（正常值应为4.7μF），说明该电容有问题不能继续使用，更换一只好电容开机，故障排除。该例主要是因C912容量减小后，造成提供给IC901②脚（内部开关管b极）的启动电流不足，当电视机处于“冷态”时，在开机的“波涌”电流作用下，C912则有复活的可能，此刻则可能启动电视机。
例4：一台熊猫3608A型彩色电视机启动困难，一旦启动电视机收看正常。
分析与检修:将电视机关机后再重新启动，让电视机处在故障状态，查得稳压集成块IC701（IX0689）的脚电压正常，其他脚均无电压，说明该机的稳压电路已停振。造成IC701内部开关管不起振的原因主要有两个：①IC701内部开关管e极对地通路有故障；②稳压电路启动回路有问题。查得R710阻值正常（当R710阻值增加较大时亦会停振），FB702与R714亦正常，说明IC701内部开关管e极对地通路良好。故怀疑启动电容C735失效，因为只有当该电容失效时稳压块IC701除脚外，其他脚才会出现无电压现象，焊下C735发现该电容有电解液渗出现象，并有一根引线已松动，更换该电容后故障排除。
从上述几例检修实例可发现，当怀疑电容有内部开路、容量减小或失效故障时，如采用电容并联试验法检查，可加快检测速度。(唐广徽)
