音响驱动集成电路μPC1342V

🏠 首页 《无线电》杂志 1993年 🔗 第10期 🔗 第7页 分类:业余实验与制作 🔗 周放 🔗

(周放)NEC公司自推出50W宽带超低失真音响驱动集成电路μPC1225H后,由于其集成度高,外电路结构简单,失真度、频带以及输出功率等参数指标优良,深受音响厂家以及发烧友欢迎。NEC公司为迎合当前音响大功率输出的需求,又推出110W音响功率驱动集成电路μPC1342V,该集成电路具有如下特点:①外电路与μPC1225基本相同,采用极少的外围元件电路结构,能有效地防止因外围元件不良而造成动态、失真度、功率等参数指标变化,保证整机性能,简化产品的调试过程,有利于大批生产。②具有极低的失真参数指标。据厂家提供的参数:当V\(_{cc}\)=±46V,AV=30dB, P0=80W, R\(_{L}\)=8Ω时,f=1kHz,失真变为0.002%;f=20kHz时,失真度为0.006%。③极宽的频带参数:当f上升到900kHz时,衰减量为-3dB。④极高的响应速率:当f=900kHz,P0=40W,失真度为0.1%。⑤具有优良的开机软启动,噪声极小以及温度保护功能。该电路配用μPC1237H扬声器保护专用电路使用,能更有效地保护电路正常工作及音箱系统。

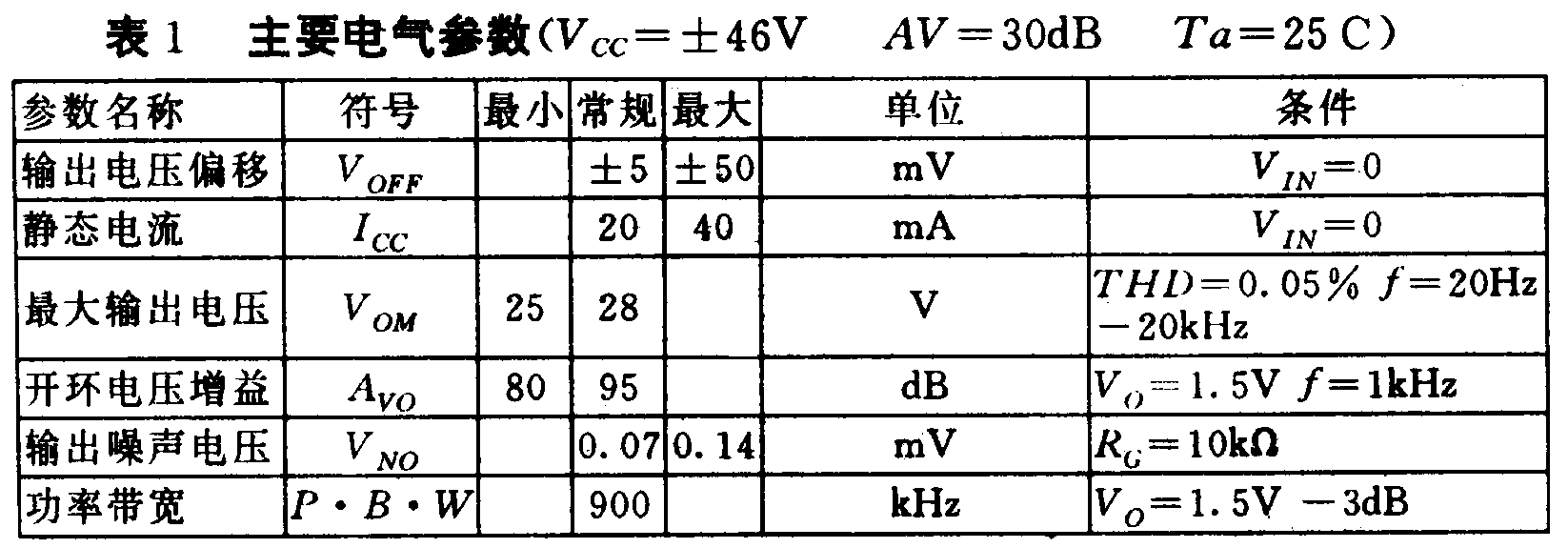

μPC1342V内电路由前置放大、功率驱动以及完善的恒流、恒压、开机软启动、保护、温度补偿等电路组成,内部原理方框见图1。电路前置放大器采用DC放大器用的镜像对称互补差动放大电路,因而有效地使输入信号上下半周信号对称,令失真减少,转换速率提高,并保证中点电位稳定,中点电压偏移小于±50mV。驱动输出设计有充裕的推动功率,其推动功率可从50W至110W,该器件极限工作电压为±70V,推荐工作电压为±46V,正常工作电压范围±20V至±52V,主要电气参数见表1。该器件外电路设计调试非常简单,制作者只需调整一下静态电流即可制作成大功率音响发烧品,这是分立件音响功放电路绝对无法实现的。

图1
图1 🔍原图 (1136×499)
图2
图2 🔍原图 (1646×575)

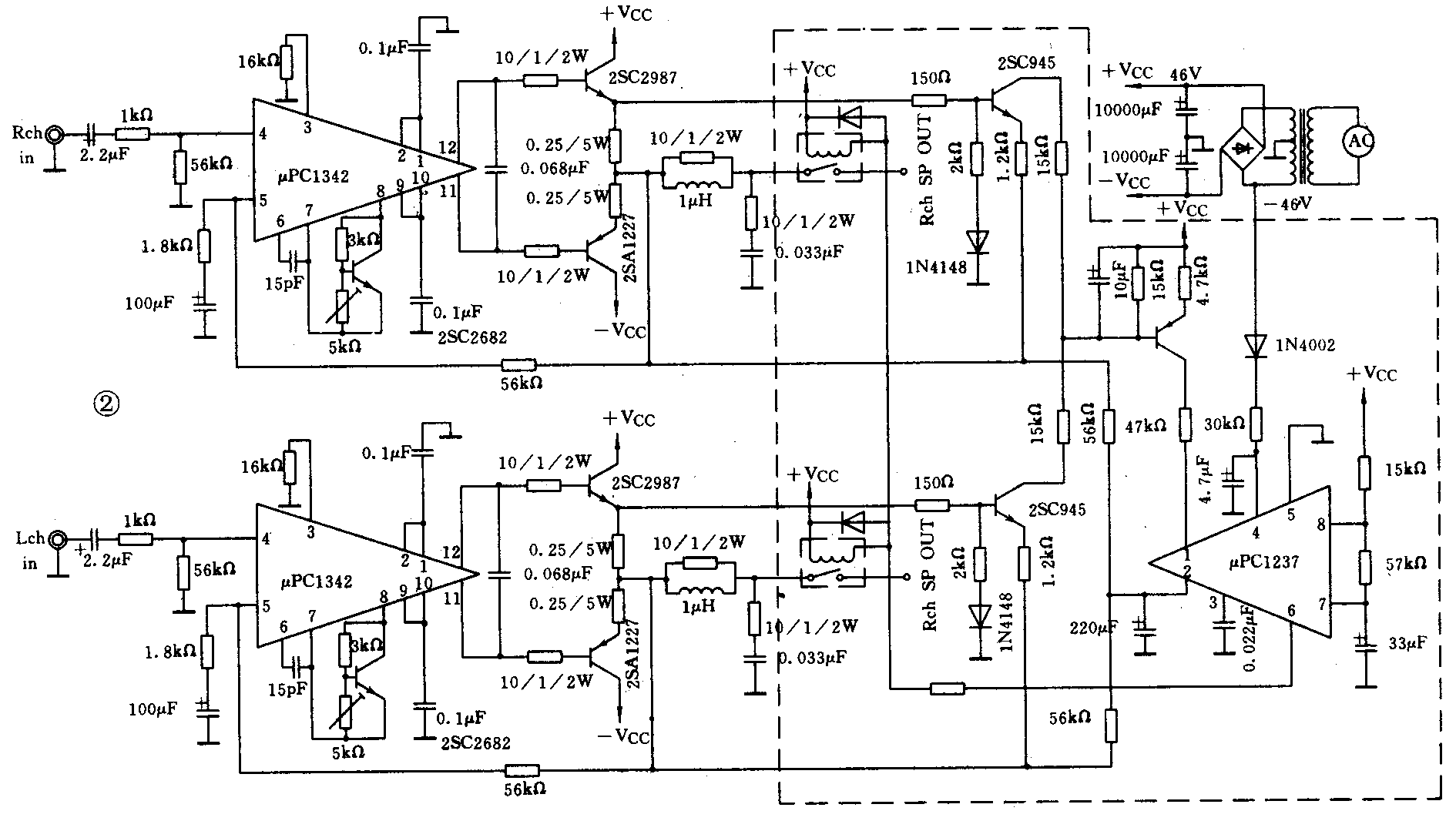

μPC1342V应用电路见图2,电路中厂家推荐使用输出配对功率管见表2,这些功率管因在国内较难找到,建议有条件的读者使用日本三肯发烧管2SA1216、2SC2922或2SA1292、2SC3264,条件不允许者可采用廉价优质的MJ2955、2N3055管子,2SC2682可用同样功率及电压电流参数的国产中功率管代用。μPC1342V使用时应加60×60×1.5mm铝散热片。电路安装完毕将偏置5k可调电阻调到中间位置,在检查电路绝对无误后,可通电试机,通电后先测输出中点电压是否正常。若不正常说明电路有误或有高频自激,如属高频自激,可将μPC1342V⑥脚、⑦脚间消振电容加大到100p,一般情况下自激会消除。在电路正常情况下,可加入音频信号试机,再调整5k静态电流调整电阻,使输出功率最大而失真最小即可。由于电路输出功率大,对电源内阻要求较高,电源变压器应有足够功率,滤波电容不应小于10000μF。自行设计电路板时应注意前置地线不应经过功放地线,以免引起高频自激及交流声。图2虚线部分为扬声器保护电路,该保护电路具有延时接通扬声器,输出直流偏移、过压保护等功能。

图3
图3 🔍原图 (1890×1066)

表2

P0 25 to 40W 45 to 55W 50 to 70W 70 to 80W 80 to 110W

V1 2SD1288 2SD1289 2SC3012 2SC2987 2SC2987A

2SD2013 2SD1977 2SC4267 2SC2987A 2SC4268

2SC4268 ×2

V2 2SB965 2SB966 2SA1232 2SA1227 2SA1227A

2SB1336 2SB1315 2SA1631 2SA1227A 2SA1 632

2SA1632 ×2
