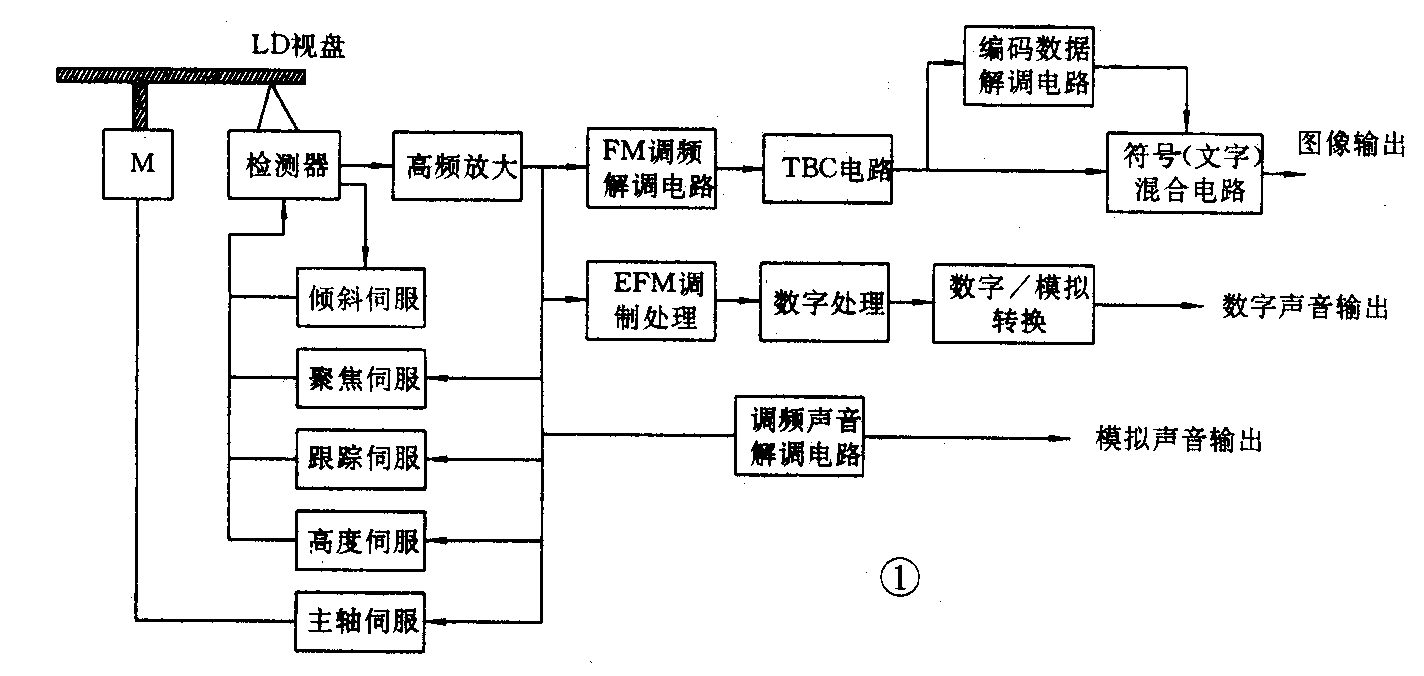

（刘继山）激光影碟机工作原理方框图如图①所示。它的CD视盘在电机M的控制下，以600转／分～1800转／分作恒线速圆周运动。它和检测器的激光束成90°直角，而激光束沿CD视盘的信道从内向外做圆周运动，由检测器拾取视频信号、音频信号和控制信号，经过高频放大器放大，然后再进行如下处理：
第一路FM调频解调电路，取出视频图像信号，然后进入TBC电路时间校正器，它主要校正色度信号的色纯不稳，然后把视频图像送入符号混合电路，而章节数据和行场消隐信号送到编码数据解调电路，然后也加入符号混合电路，最后，输出完整的彩色全电视信号，加入监视器或彩色电视机进行图像正常显示。
第二路，送入到EFM解调处理电路，它是取出数字信号的音频电路，然后送到数字处理电路，它实质是音频补偿校正电路，把失落的信号加以补偿，最后送到数字／模拟转换电路，从此输出数字音频信号。如果CD视盘无数字音频信号，此电路无输出。
第三路，送到调频声音解调电路。它和彩色电视伴音调频信号相似，经鉴频器，解调出所需的模拟音频信号，然后送到监视器重放声音。
由高频放大输出向左又送出四路信号：第一路送入聚焦伺服，它把拾音器里的激光束聚焦后，沿着视盘，投射到信道上，以便正确地拾取信号；第二路送到跟踪伺服，它使拾音头的音鼓自动跟踪CD视盘，以便在A、B两面上下拾取信号；第三路送到高度伺服，它控制拾音头高度使它与CD视盘间保持一定高度进行拾取信号，防止视盘水平面变形后，滑伤视盘；第四路送到主轴伺服，它控制视盘电机M在600转／分～1800转／分范围的变速圆周运转，使拾音头向CLV线速度或LAV角速度视盘拾取信号。
由检测器送入一个信号至倾斜伺服，然后又反馈到检测器，调整拾音头，使其与视盘始终保持一个直角，防止视盘倾斜造成拾取信号的误差。

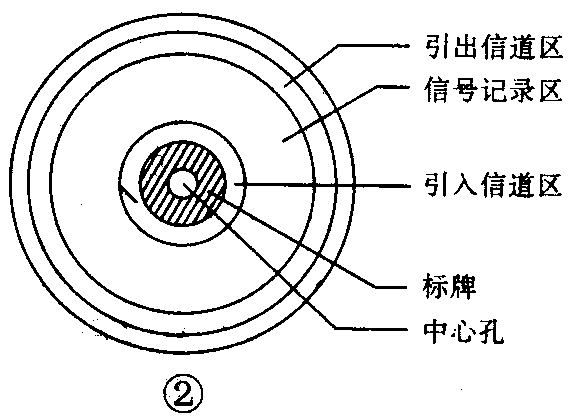

最后介绍一下CD视盘的构造和记录的信号。它的构造如图②所示。从圆心逐渐向外，是同心圆，最里面（阴影部分）是标牌区，上面标有CD视盘的种类，图像内容和放像时间。然后是有效程序区，由三部分组成，第一部分是引入信道区，把激光束引入正常信道，这部分没有记录信号，第二部分是写入信号900根，这是记录视频、音频及控制信号的区域，第三部分是引出信号区，也没有记录信号，为从A面到B面拾取作准备。
