有线电视网双画面系统

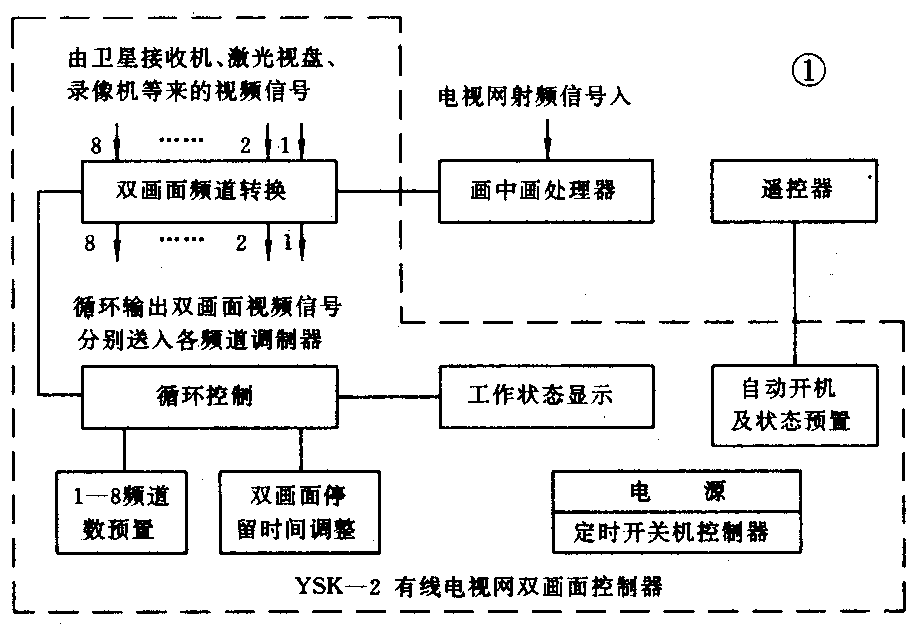

（张德发）有线电视网双画面系统采用先进的电视画中画处理器、遥控器和YSK—2型双画面控制器，如图1所示。它能使网中任何一台电视机都具备双画面功能。系统可使双画面不断地在各个频道节目上循环出现，并在双画出现时，小画面以2.5秒的速度自动变换频道，以便监示网中各个频道的节目。下面对该系统作一简单介绍。

画中画处理器采用先进的画中画电视机中使用的成品，是很成熟的电路，各种书刊都有介绍，这里不再赘述。

画中画处理器的所有操作均由遥控器来实现，其操作顺序是：①开机“ON／OFF”；②进入双画面状态“P－I－P”；③设小画面在AV1座输入“SUB”；④大小画面对调“SWAP”，大画面在AV1座输入，小画面在TV输入；⑤“SCAN”记忆在处理器中的每一个频道，将依照记忆的编排顺序在电视机上出现2.5秒钟。双画面控制器的控制电路，按上述顺序产生控制信号，使画中画处理器完成自动开机及各种工作状态的预置。

1．技术性能：可控双画面频道数1～8个（任选）；双画面在一个频道上的停留时间为47±2s；小画面自动转换频道时间为2.5±0.5s；小画面频道数≤15个；小画面尺寸为大画面的1／9；小画面位于大画面右下角；自动开机及状态预置时间≤10s。

2．控制器的组成及工作

YSK－2型双画面控制器由双画面频道转换、循环控制、频道预置、双画面停留时间调整、自动开机及状态预置、工作状态显示和电源等电路组成，如图1虚线框内所示。由循环控制电路产生循环控制信号（循环时间可以调节），去控制双画面频道转换电路，可以控制8个双画面频道数（任选），完成双画面信号在各频道上循环转接。

频道循环是这样进行的：第一路视频信号（卫星电视接收机、激光视盘、录像机等来的）经频道转换电路，送入画中画处理器的视频输入端（VIDEO IN）作主画面信号。小画面信号由用户网的射频信号送入画中画处理器射频输入端（RF IN）。经处理的双画面信号由画中画处理器的视频输出端（VIDEO OUT）送出，经频道转换电路送入频道调制器，将双画面信号调制在某一电视频道上，送入网内供用户接收，用户就在自己的电视机上看到一大一小的双画面图像。一个频道上双画面循环完成以后；进行下一个频道，重复上述过程。通过对频道预置和双画面停留时间调整电路的调节，可分别设置循环频道数和双面在屏幕上的停留时间。通过显示电路可以看到双画面控制的工作情况。

系统设有3组电源，供给系统中各部分电路可靠地工作。供给遥控器的电源在自动开机及状态预置后自动断电，遥控器停止工作，再操作遥控器无效，而保证系统正常可靠地工作。电源部分附有定时开机关机控制器，可设置系统工作时间，对系统实施定时开机和关机。

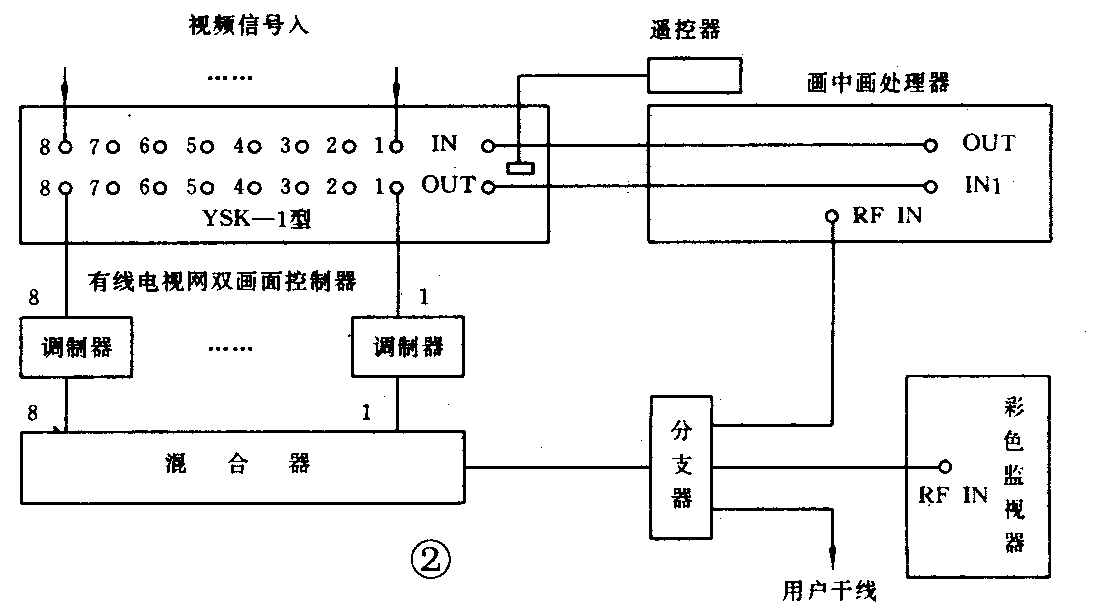

本系统安装在有线电视网的前端，安装示意图如图2所示。按照图接好系统，正式使用时一定要先进行一次统调，一般在晚上电视节目最全的时刻，先将各频道节目调好并存入画中画处理器。先关机再开机，用来检查自动开机及状态预置情况。工作正常后将系统置于有线电视网内，再用电视机监视一遍各频道双画面的循环情况，当一切工作正常后，系统方可投入使用。
