音乐闪光外星人

这是一个逗人喜爱而又馋嘴的外星人，外形见图①，当你给他的嘴里喂上一块“棒棒糖”时，他就会开心地发出音乐声，调皮地眨着双眼。制作一个音乐闪光外星人，作为礼物送给小朋友们，将会倍受欢迎。

音乐闪光外星人的设计制作，是采用了给一般市售玩具装上电子机芯，使其升级换代的办法。这样既省钱（电子玩具往往很贵），又锻炼提高了爱好者的动手能力。

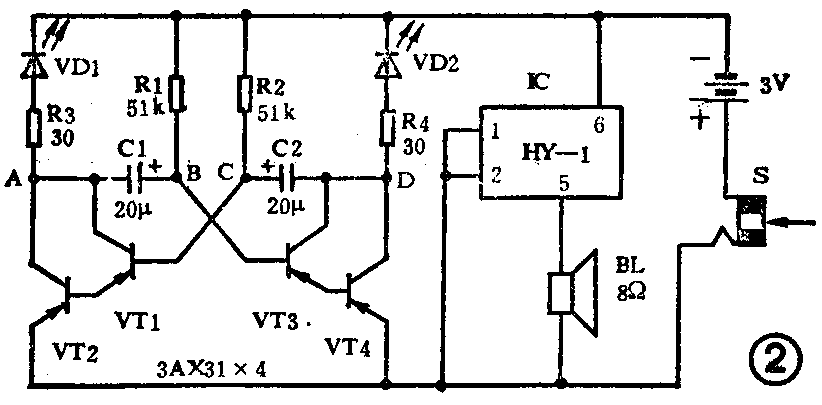

电子机芯的电路见图②。此电路左半部分为闪光电路，VT1、YT2、VT3、VT4等组成自激多谐振荡器，它只有两个暂稳态：或者VT1、VT2导通，VT3、VT4截止；或者VT1、VT2截止，VT3、VT4导通；这两个状态周期性地自动翻转。其简要工作原理如下：当接通电源后，由于接线电阻、分布电容、元件参数不一致等偶然因素，电路必然是一侧导通、一侧截止。设VT1、VT2导通，VT3、 VT4截止，C2经R4、VD2、VT1、VT2充满电；C1经R1、VT2放电，B点电位逐渐下降。当B点电位降到0V时（忽略晶体管导通压降Ueb），VT3、VT4导通（请注意：本电路采用的是PNP型晶体管），D点电位由－3V上跳为0V，由于电容C2的存在，C点电位则由0V上跳为＋3V（电容两端电压不能突变）、使VT1、VT2截止，电路翻转为另一稳态。这时，C1经R3、VD1、VT3、VT4充满电；C2经R2、VT4放电，C点电位逐渐下降。当C点电位降到0V时，VT1、VT2导通，A点电位由－3V上跳为0V，由于C1的存在，B点电位则由0V上跳为＋3V，使VT3、VT4截止，电路再次翻转。如此周而复始，形成振荡，振荡周期T≈1.4R1C1（R2C2）。A、D点分别输出互为反相的矩形波。在晶体管VT1、VT2与VT3、VT4的集电极回路分别串入发光二极管VD1与VD2，则VD1与VD2轮流闪亮。

为了保证发光二极管有足够的发光电流，要求晶体管VT的放大倍数β足够大（β＞1000），单只晶体管很难达到，本电路采用两只晶体管接成达林顿复合管，β＝β\(_{1}\)β2，且工作稳定。由于β足够大，R1、R2可取得稍大，避免了使用大容量电解电容器，缩小了体积，减小了漏电，提高了电路工作可靠性。

图②右半部为音乐电路，采用一块音乐IC电路，将其触发极直接接电源，电路接通后，便反复播放乐曲。

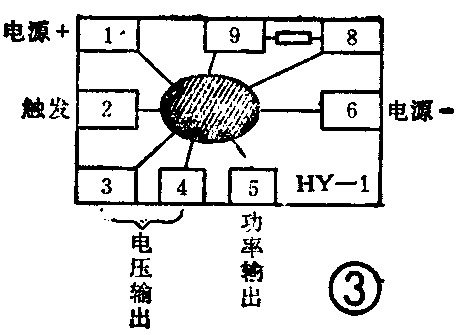

音乐IC选用HY－1型，内存一首乐曲，引脚排列如图③所示。HY－1型音乐IC的最大特点是本身电路中含有功率放大器，可直接驱动扬声器，也无需其它外围元件，接上电源即可工作。

晶体管VT1、VT2、VT3、VT4选用3AX型PNP锗管，如3AX31等，放大倍数β的范围为40～80，要求穿透电流I\(_{ceo}\)＜200μA，并要求各管放大倍数基本相同，并合理配对，使β1β\(_{2}\)＝β3β\(_{4}\)。VD1、VD2选用φ5圆形红色发光二极管。电源开关S用一个φ2.5双芯插座代替。电池盒用市售成品（装5号电池两节）。

音乐闪光外星人的外壳是用市售的外星人玩具改制的。原市售的外星人的面部为塑料制成。其余部位用长毛绒布制成，内填充棉花。改制时，将其后背底部的缝线拆开，掏出棉花，并在此处缝上一条短拉链。在其面部双眼眼珠处挖两个直径略小于5mm的圆孔，左嘴角处挖一个φ4圆孔备用。

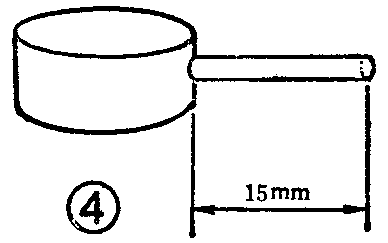

找一个直径为20mm、厚度10mm左右的彩色塑料圆片（其它形状亦可），在其侧面钻一个孔，紧插入一截直径为2～2.5mm铜丝或铁丝，外露部分长15mm，这就是作开关用的“棒棒糖”（图4）。

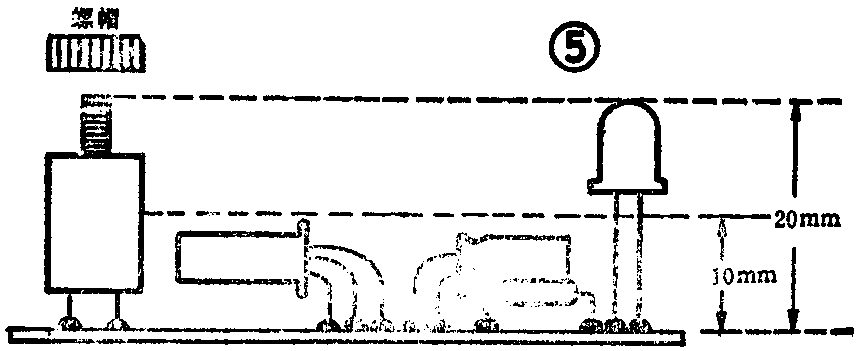

电子机芯安装在一块近似圆形的印刷电路板上。印刷电路板可用刀刻法（将不需要的敷铜层刻剥掉）制成，不用打孔，元器件全部焊在敷铜面，简单易做。除发光二极管和作开关用的双芯插座外，其余元器件引脚剪短些，并卧式安装，要求安装高度不超过10mm，见图5。

此电子机芯只要元器件符合要求，安装无误，一般无需调试即可正常工作。如果两个发光二极管不是轮流闪亮，则是自激多谐振荡器未起振，对于初学者来说，多多检查是否某处有虚焊可轻轻拨动各元件，找出虚焊点重新焊牢即可。

将电子机芯电路板及电池盒从拉链处放入外星人体内。电路板置于面部后面，两个发光二极管从双眼圆孔伸出卡住；双芯插孔从左嘴角圆孔中伸出，并从外面拧紧螺帽。用棉花将外星人体内空隙处全部填满拉合拉链。一个调皮又馋嘴的外星人做好了。将“棒棒糖”的金属杆插入其嘴角的插孔中，插座双芯短接，接通电源，外星人便调皮地眨动双眼，发出音乐声，很逗人喜爱。（门宏）
