如何正确迅速地识别晶体管的极性和管脚，初学者往往缺乏经验。本文介绍的自动判测仪，能够判断晶体管的极性，即该管是NPN型还是PNP型；能够自动识别并指示出晶体管的b、c、e三个管脚；能够测量晶体管的电流放大倍数β值。它是广大初学者的好帮手。
电路原理

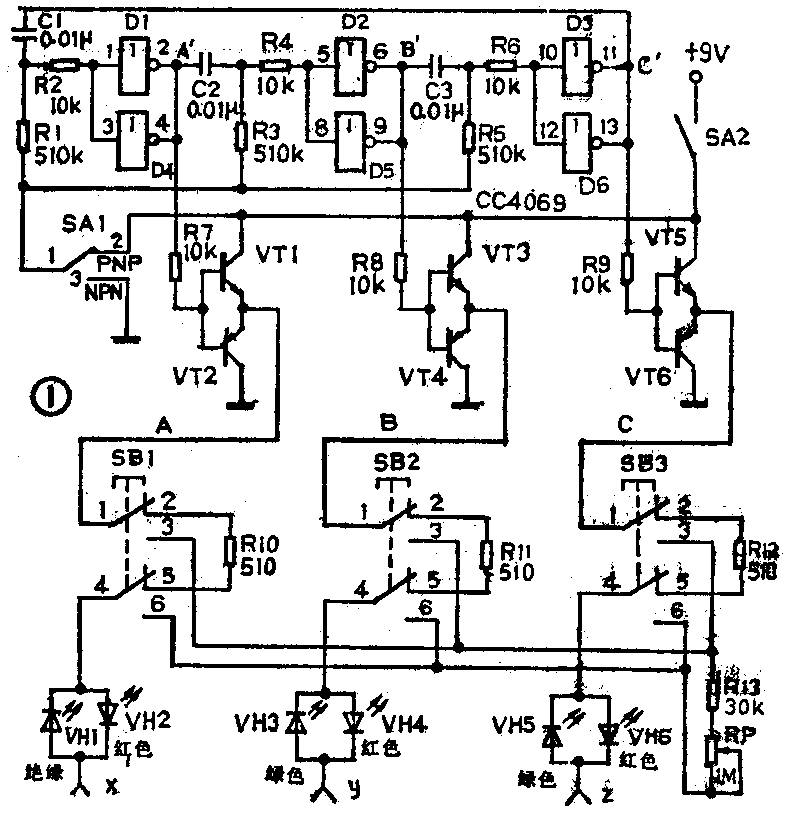

图1是自动判测仪的电路图。上半部分是旋转电源。设置旋转电源的目的是为了实现检测晶体管无论怎样插入管座，都能自动判别并指示b、c。e极。先接通SA2，当SA1置于“PNP”档时，A、B、C三点电位为“两负一正”并不断变化排列方式；当SA1置于“NPN”档时，出现“两正一负”的旋转电位。旋转电源变化频率约50～100Hz。D1、D2、D3分别与D4、D5、D6并联，以提高驱动能力；C1R1、C2R3、C3R5组成三组微分电路；R2、R4、R6是保护电阻，防止CMOS非门因过流而损坏；晶体管VT1与VT2、VT3与VT4、VT5与VT6组成三对互补射随器，进一步提高了旋转电源A、B、C三端的电流驱动能力；SA1是导电极性选择开关，兼指示被测管极性；SA2是电源开关。图1下半部分是判测电路。R10、R11、R12是限流电阻；VH1与VH2、VH3与VH4、VH5与VH6是三对显示管脚的发光二极管，每对由红色和绿色二个发光管反向并联组成；按钮SB1、SB2、SB3和电阻R13是判别c、e极用的；电位器RP是测β值用的；x、y、z组成被测管插座。工作时，旋转电源三个输出端输出的脉冲串分别经按钮SB1、SB2、SB3、限流电阻R10、R11、R12和三个发光二极管对加至被测管的三个管脚，完成自动判测。
元器件选择、制作和调试
晶体管VT1、VT3、VT5选用3DK型，VT2，VT4、VT6选用3CK型，要求各管β值基本相同且β＞40。发光二极管选用方形的，VH1、VH3、VH5为绿色，VH2、VH4、VH6为红色。

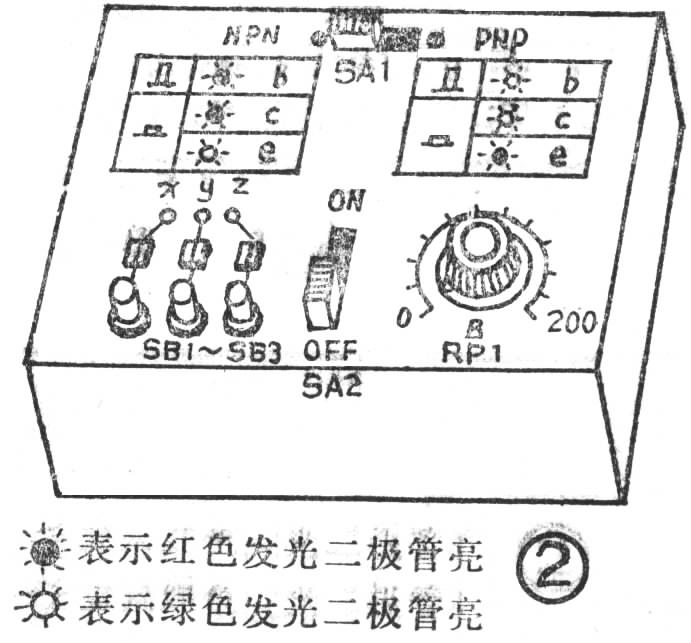

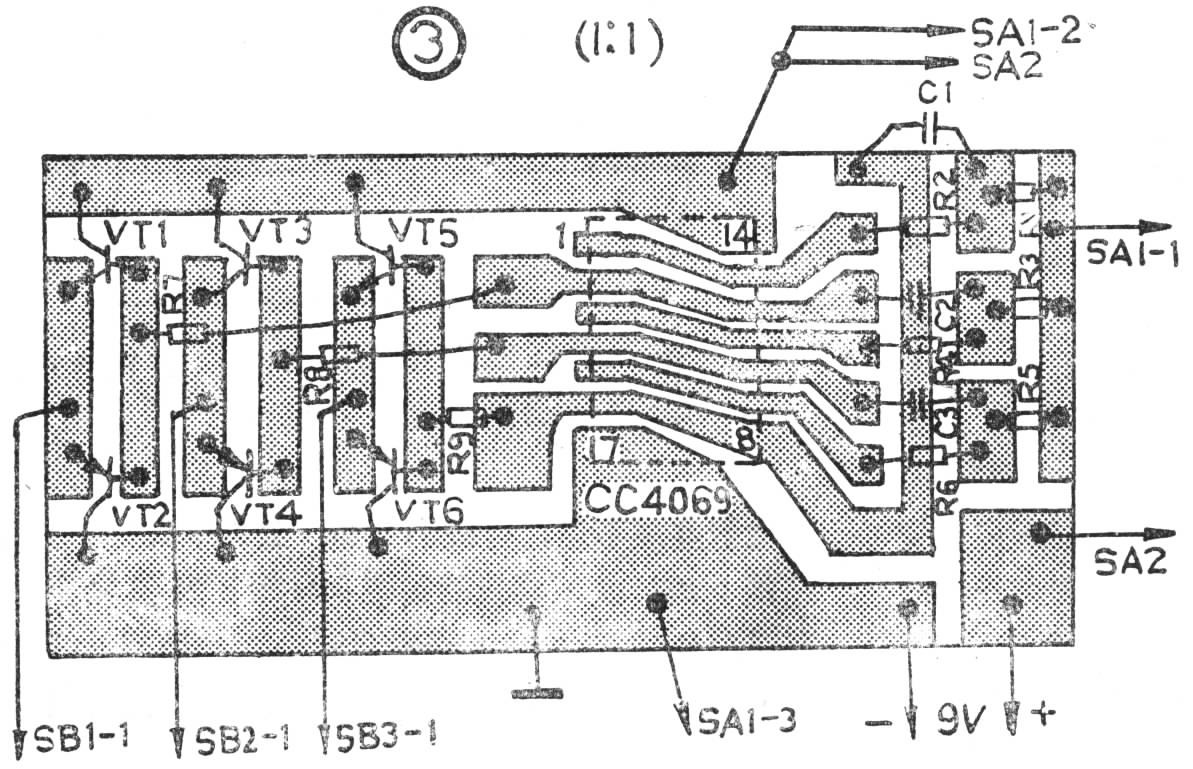

自动判测仪面板及外形如图2，印刷电路板见图3。元器件直接焊在铜箔面，免去打孔。发光二极管和开关、按钮、电位器安装在面板上，R1～R13直接焊在按钮或电位器上。焊接CMOS集成电路时间不易过久，且电烙铁应接地线，或将电烙铁电源插头暂时拔下，利用余热焊接，以防损坏电路。
元器件焊接安装完毕，检查无误后，便可接通电源进行调试。步骤和方法如下：
①检查旋转电源电路是否起振。用一耳机一端接地，另一端经10～30k电阻和10uF电容器分别去触磁A、B、C三端，应能听到50～100Hz的声响，否则电路未起振。如电路不起振，可适当增减C1、C2、C3中的一到两个电容值，或者增减R1、R3、R5中的一到两个电阻值，即可解决。
②调整发光二极管亮度。插入被测管，如发光二极管亮度不足，可减小R10、R11、R12。差别出则增大R13；如c、c极发光管全灭，则减小R13。
③绘制β值刻度。可用一些已知β值的晶体管实测校准。
使用方法步骤
①准备：将β旋钮回归零位，打开电源。
②判别被测管极性：将被测管插入x、y、z插座（三个管脚任意插入），拨动SA1开关，使一管脚亮红（或绿）色发光管，另二管脚红、绿发光管都亮，此时SA1所指示即为该被测管的导电极性（NPN或PNP型）。
③判别b、c、e极：亮一个红色（NPN管）或者绿色（PNP管）发光管的管脚是基极b；按下插座b极下面的按钮（此时b极发光管灭），另两个管脚中：对于NPN型管，亮红色发光管的是集电极c，亮绿色发光管的是发射极e；对于PNP管则正好相反，即亮绿色发光管的是c极，亮红色发光管的是e极。
④测β值：继续按住b极下面的按钮，旋转电位器，至c极发光管刚刚熄灭（或仅剩一个光点，可根据习惯自定，并在此基础上标出β刻度值），此时电位器旋钮所指示即为该被测管的β值。
⑤如果出现不符合上述第②③④点的情况，则该被测管是坏管。(门宏)
