磁控婚礼娃娃由一对男女娃娃组成，当把两个娃娃靠在一起时，便合奏起“婚礼进行曲”，同时彩灯闪烁。在朋友喜结良缘之时，送上这样的礼品将会增加喜庆的气氛。
电路工作原理
磁控婚礼娃娃电路如图1所示。D1是CW9300系列音乐集成电路，内储一首“婚礼进行曲”，其触发极2脚直接接到电源正极。当电源接通后，电路即工作，于是乐曲信号经外接晶体管VT1作功率放大后驱动扬声器BL发声。同时，VT1集电极输出的乐曲信号经电容C耦合至开关放大管VT2基极作为控制信号，当信号电平高于VT2导通阈值（约0.7V）时，VT2导通，发光二极管VH1～VH4发光；当信号电平低于VT2导通阈值时，VT2截止，VH1～VH4媳灭；总的效果是使VH1～VH4随着乐曲声作相应的闪烁。R2、R3构成偏置电路，给VT2基极提供适当的正偏电压，与经C耦合来的信号电压迭加，以提高VT2触发灵敏度。触发灵敏度高低与R3阻值大小成正比，调节R3即可调节触发灵敏度。

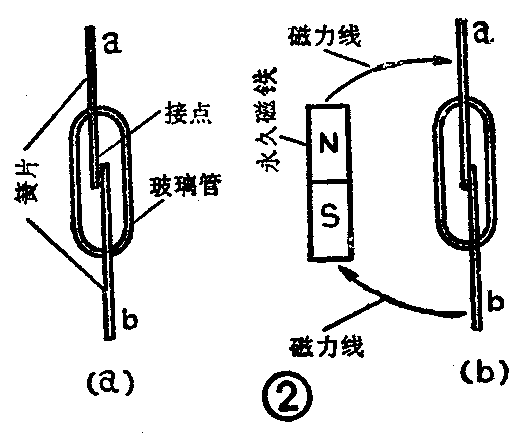

电路中采用干簧管作为电源开关S，这是实现磁控的关键。图2（a）所示为常开接点干簧管，它是把两片既导磁又导电的材料做成的簧片平行密封在玻璃管中所构成的，两簧片接点之间留有一定间隙（约0.2mm），a、b间不相通。当磁场作用于干簧管，如永久磁铁靠近干簧管时见图2（b），a、b簧片分别被磁化，且极性相反，两簧片异性相吸，接点吸合，a、b接通。当永久磁铁移开后，磁场消失，接点在簧片的弹力作用下断开，恢复常态。
制作中，电路部分及干簧管安装在一个娃娃体内，永久磁铁安装于另一娃娃体内，当将两个娃娃靠在一起（即永久磁铁靠近干簧管）时，干簧管接点吸合，电源接通，电路工作，声光并茂。当把两个娃娃分开（即永久磁铁离开干簧管）后，干簧管接点断开，电源切断，电路停止工作，声光全停。
元器件选择
D1选用CW9300系列音乐集成电路，这种电路内储一首乐曲，购买时需指明要内储“婚礼进行曲的。CW9300为小印板软封装，外接振荡电阻R1已安装在小印板上。VT1、VT2选用3DG12，β≥50。干簧管选用JAG－2－H型，其直径为3mm，长20mm，也可选用其它任何型号的小型常开型干簧管。VH1～VH4可根据各自爱好，选用不同色的发光二极管；也可根据需要增减发光二极管数目，少至一个，多至10个均可，只需将这些发光二极管分别串以限流电阻后并联在一起接入电路即可。
安装与调试

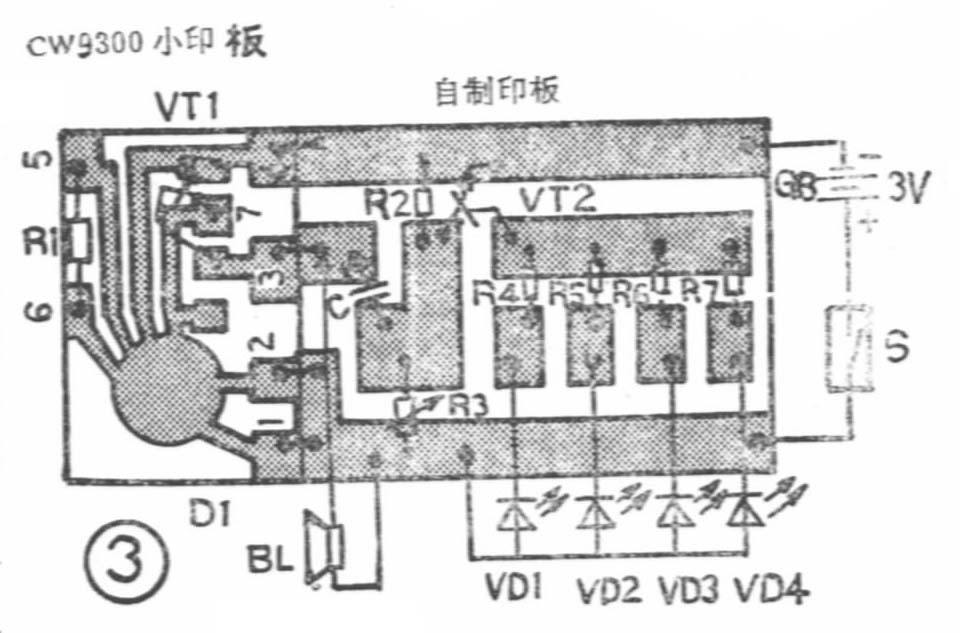

电路安装在一块印刷电路板上（图3），安装完毕检查无误后，先不接干簧管S，直接接通电源，这时乐曲声响。观察发光二极管是否随乐曲而闪烁，如发光二极管常亮，则调小R3；如发光二极管不亮，则调大R3；直至发光二极管满意地随乐曲闪烁为止。

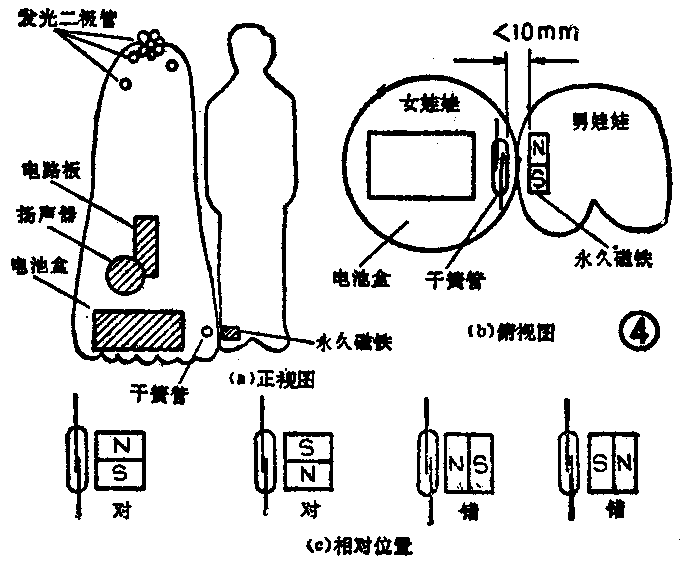

将电路板和扬声器装入女娃娃体内中部；发光二极管置于女娃头上和身上作为饰物，引线需隐蔽；电池盒置于女娃体内底部；干簧管S装在女娃体内底部左侧（即靠近男娃娃这一侧），在男娃体内底部右侧（即靠近女娃这一侧）装上一块永久磁铁，如图4所示。安装时需特别注意：干簧管与永久磁铁一般应水平放置，两者的相对位置一定要准确平行（参看图4b）；永久磁铁的N、S极分别对应于干簧管的两端，当两个娃娃靠在一起时，干簧管与永久磁铁的距离越小越好，最大不得大于10mm，以保证干簧管接点可靠吸合。(门宏)
