图1所示为国外杂志上介绍的一种直流三倍压电路，能从5V直流电源得到接近15V的直流电压输出，用以给电流消耗较小但要求电压较高的负载（例如CMOS电路）供电。其基本原理是采用一个TTL六非门振荡器，使电路中的两个电容器交替地接电源正或地来达到目的。具体过程分析如下：

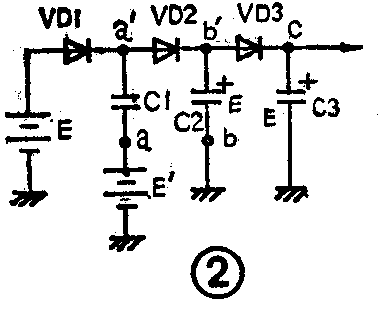

假定振荡器（由集成电路74HC14及阻容件R\(_{1}\)、C4构成）在某一瞬时a点电位为正，b点电位为负（即为地电位），则可将图1有关电路等效成图2。此时因为振荡器在a点产生的电位E＇约等于电源电压E，极性都是正极在上，所以电容器C\(_{1}\)不会被充电，在a＇～a之间形不成电位差，而电容器C2和C\(_{3}\)两端都将得到接近电源E的电压值（忽略二极管的压降损失）。

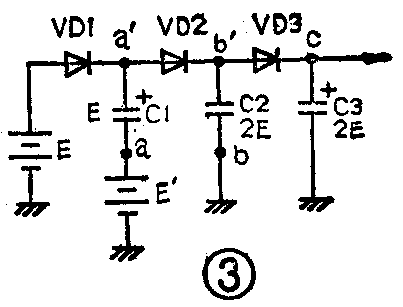

当振荡器翻转后，变为如图3所示的a点为地电位、b点为正电位，结果是E＇（近似于E）同电容器C\(_{2}\)上的电压（近似于E）叠加，经二极管VD3将电容器C\(_{3}\)充电至2E，同时电源E也将C1充电至E。

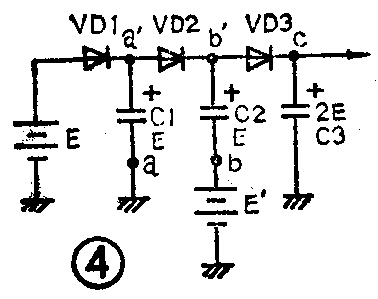

再下一轮，振荡器又变为a正、b地（见图4），通过类似的分析可以知道、此时a＇点电位Va＇、b＇点电位Vb＇、C点电位V\(_{c}\)均为2E。

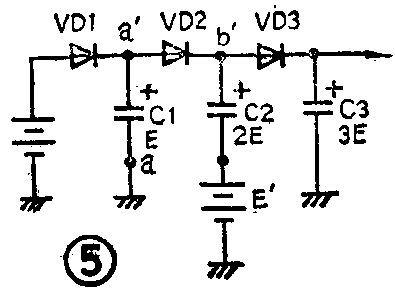

当振荡器再翻转过来时，等效电路变为图5。虽然从形式上看似乎与图3无异，但由于几次电荷转移，C\(_{2}\)两端已有2E电压，再与E＇叠加后，便使b＇点及C点的电位都变为3E。因此可以从C点对地之间获得接近3E的电压输出。
由分析可见，C\(_{1}\)、C2、C\(_{3}\)上承受的最大电压分别为E、2E、3E，所以可分别选用耐压为6V、10V、15V的电容器。
调整图1中的R\(_{1}\)，可以改变振荡频率，以取得最佳结果。当R1为1kΩ时，电路振荡频率约为350kHz；R\(_{1}\)选100kΩ时，f≈4kHz。

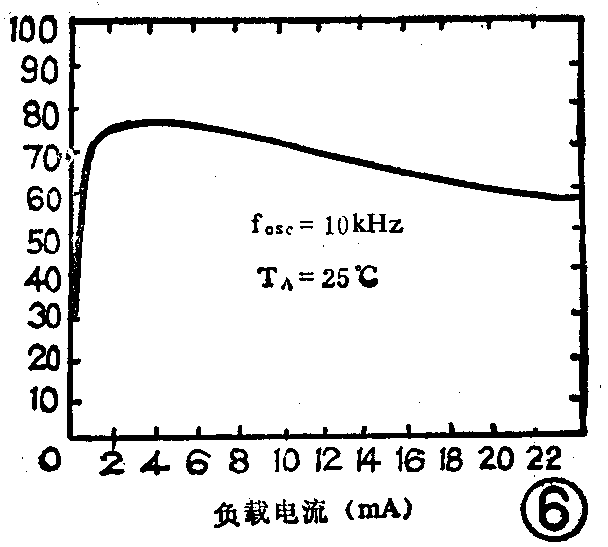

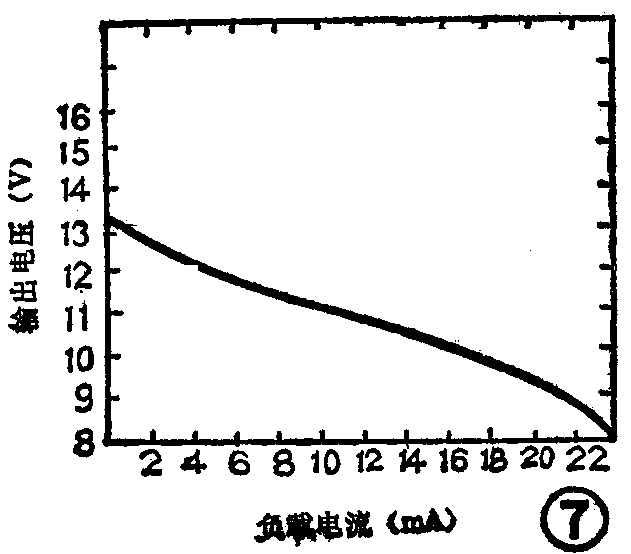

图6是电源变换效率与负载电流的关系曲线。图7是输出电压与负载电流的关系曲线。可以看出，在10mA以下的负载状态下，变换效率不低于70％，输出直流电压也不低于11V。如果希望得到负的三倍压输出，只需将电源E、二极管VD\(_{1}\)～VD3及电容器C\(_{1}\)～C3的极性全部换向即可，但注意不能改动74HC14的电源供电极性。
据原文介绍，为了降低输出阻抗，可在输出端并接一个缓冲器（即电压跟随器）。笔者认为此法不可取，因为缓冲器的全部耗流（包括负载电流）也都必须从C点吸取，其结果并不能减轻三倍压电源的负担。(田进勤 编译)
