LD082是一种国产的全键复音电子琴集成电路，与意大利SGS公司生产的M082具有相同的功能和特性，可以直接换用，但其价格远低于进口的M082。每片LD082可以输出一个八度音程内的13个音名。这些音名采用数字分频方法得到，所以音阶关系很准，且不受电源电压及时钟频率的影响。
虽然目前已有了一些功能较多的单片或多片电子琴专用集成电路，可以简化生产制造工艺，但也带来了某些功能开发上的限制。用LD082这种片子设计琴型时虽然要多用几片，但却具有更多的灵活性。
性能简介

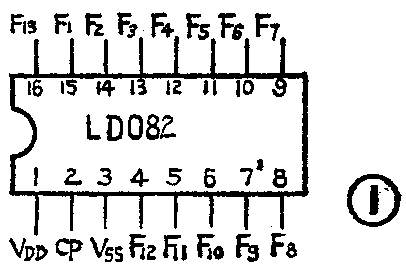

LD082为十六脚双列直插式塑料封装形式，其管脚引线如图1所示。因LD082的第16脚F\(_{13}\)也能输出一个低音，其频率为F1脚输出频率的一半，故又兼具了M082／A或M083／A的功能。这是37键、49键、61键或73键电子琴的最低一个音键所必需的，否则必须外接一个分频器来得到这个音。

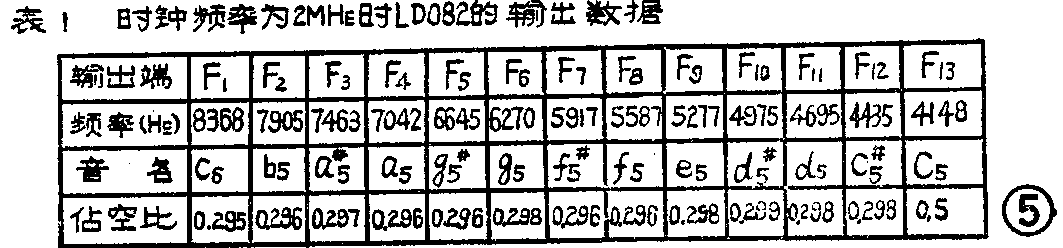

当输入的时钟频率为2MHz时LD082的F\(_{1}\)～F13各端输出的频率及输出信号的占空比如表1所示。当时钟频率降低一倍时输出音域也降低一倍。除F\(_{13}\)的输出为方波外，其余12个音的输出均为占空比接近30％的矩形波，可直接用作电子钢琴的音源。

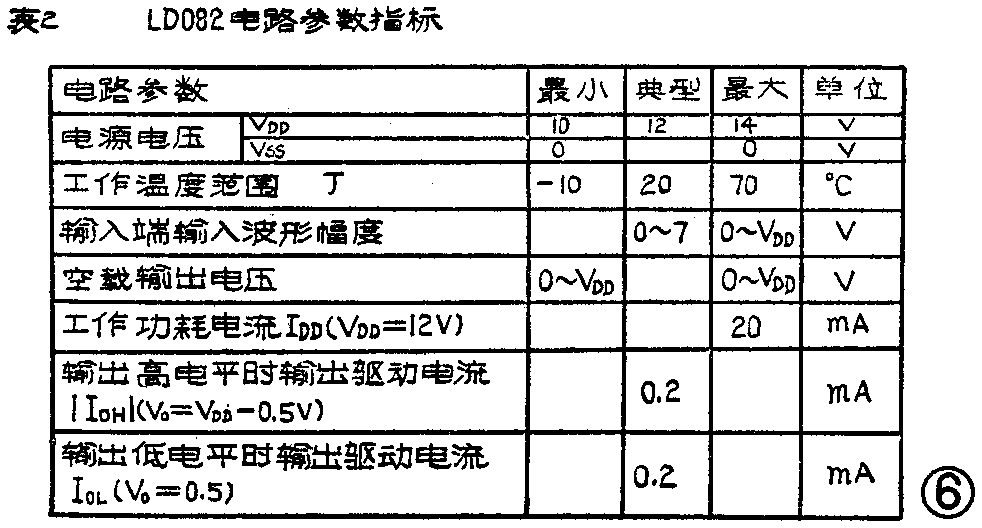

LD082的输出幅度和电平可与CMOS电路兼容，因此其输出信号也易于用CMOS电路作进一步处理。表2是LD082的电性能指标。
常规应用电路设计

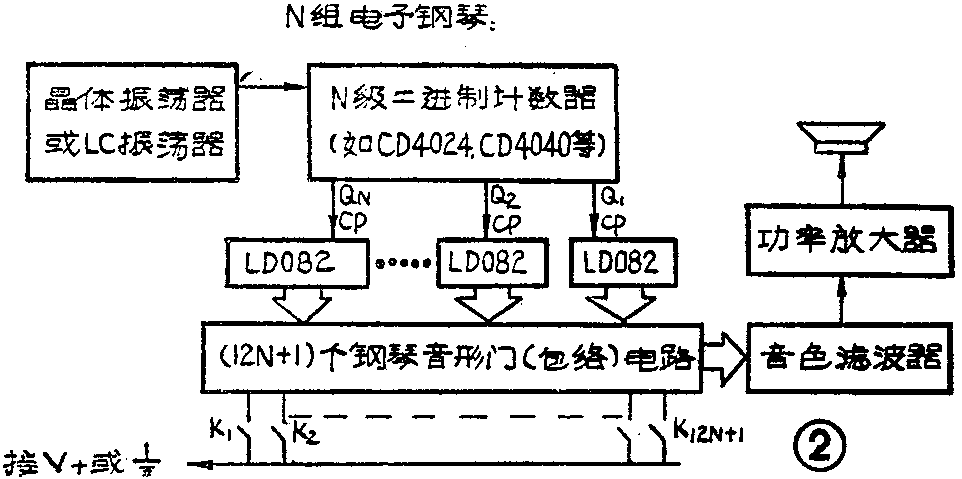

1．N组[即（12N+1）键]电子钢琴（图2）；此处N为琴键组数，N=4时为49键，N＝5时为61键，余类推。图2中K\(_{1}\)～K（12N＋1）为键盘开关。此方案工作原理如下：
二进制计数器将时钟脉冲分成N个依次相差一半（即一个八度音程）的频率，分别作为各音组LD082的时钟频率，因此从各LD082就输出了依次相差八度的N个音组。这些音经过各音形门处理为钢琴音形，再经音色滤波，即可送至功率放大器输出钢琴音色。
2. 61键电子（风）琴（图3）：在此方案中要用到12只七级二进制计数器／分频器4024。每只4024分别从LD082的一个输出脚取出信号并分成五个同名音律（依次相差八度音程），但第一组取出6个C音，最低的一个供最低一个C音键用。必须注意：在从音形门向琴键连线时，须将各出线按C、C\(^{#}\)、D、D#……B、C、C\(^{＃}\)、d、d＃……b、C\(_{1}\)、C1\(^{#}\)……b\(_{1}\)、c2……b\(_{2}\)c3……c\(_{4}\)……的音律顺序重新调整线序排列。
这个方案中使用12片4024和一块LD082，而不使用五片LD082，是因为12片4024总价格仍较四片LD082为低的缘故。但带来的缺点是琴键连线的线序必须严格注意理顺，工艺上比较复杂。

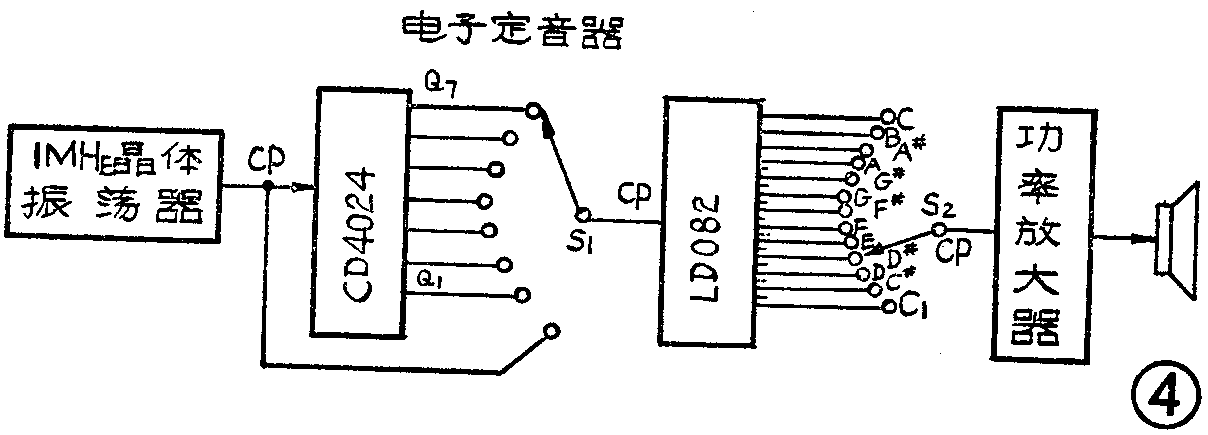

3．电子定音器（图4）；用LD082和一只二进制计数／分频器4024可以构成一个精度较高、音域达到8组的定音器。开关S\(_{1}\)用以转换1～8个音组，开关S2改变每一组的12（或13）个音名。97个音的频率范围从16.3Hz到4172Hz，完全能复盖88键标准钢琴的音域范围。
此外，LD082还可用来作音乐示教板、声讯指示器、高档音乐电子玩具及其它类型的电子乐器等。（田进勤）
