本电路设计的指导思想，是尽量开发音响集成电路的潜在功能，扩大其用途。电路以一块KD9561四声音响集成块为核心，用四位二进制数码对KD9561的工作状态进行编码控制，使其产生16种不同的模拟声响，比KD9561的典型工作状态（4种声响）增加了12种声响。本电路可用作报警器、电子玩具、电子门铃等，由于采用数字编码控制，给使用带来不少方便。比如：用作报警器时，多个（1～16个，下同）被保护目标可以共用一条报警线，各目标编码不同，报警声响也不同，一听便知。用作门铃时，多个家人和常来客人有不同的代码，听声响即可知道是谁来了。作为电子玩具，可使儿童了解和熟悉二进制数字电路，为将来学习计算机知识打下基础。
工作原理

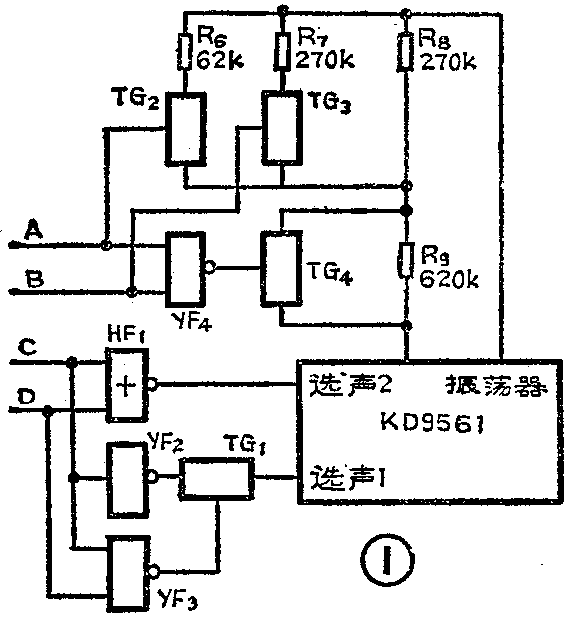

本电路的控制原理如图1，分为基本控制和附加控制两部分。
（1）基本控制部分：
KD9561的典型工作状态如表1所列，基本控制部分就是用两位二进制数码来控制这四种工作状态，使产生四种基本声响。 图1左下部分为基本控制部分原理，两位二进制数码CD通过或非门HF1、与非门YFZ2、YF3、传输门TG1控制KD9561的两个选声端。当CD=00时（“0”为低电平，“1”为高电平，下同），或非门HF1输出为“1”，高电平加至“选声2”端，电路发机枪声（参看表1）；当CD≠00时，或非门HF1输出为“0”，低电平加全“选声2”端，此时电路工作状态由“选声1”决定。
当CD=11时，与非门YF3输出为“0”，低电平加至传输门TG1控制端，TG1截止，“选声1”端处于高阻抗状态（相当于悬空），电路发警车声；当CD≠11时，与非门YF3输出为“1”，高电平加至传输门TG1控制端，TG1导通，“选声1”端状态取决于与非门YF2的输出。当C=0时，与非门YF2（作非门用）输出“1”，高电平加至“选声1”端，电路发消防车声；当C=1时，与非门YF2输出“0”，低电平加至“选声1”端，电路发救护车声。
（2）附加控制部分：
KD9561的振荡器有一个外接电阻，通过改变这个电阻，便可改变振荡参数，从而产生新的声响。为此，本电路设计了一个附加控制部分（图1上半部分），由三个传输门TG2、TG3、TG4、一个与非门YF4、以及电阻R\(_{6}\)、R7、R\(_{8}\)、R9组成，用两位二进制数码AB控制。当AB=00时，低电平加至传输门TG2、TG3的控制端。TG2、TG3截止，R\(_{6}\)、R7开路，与非门YF4输出为“1”，高电平加至传输门TG4控制端，TG4导通，R\(_{9}\)被短路，此时振荡器外接电阻总阻值R总=R\(_{8}\)=270k。当AB=01时，传输门TG2仍截止，R6开路；TG3因控制端变为高电平而导通，R\(_{7}\)并于R8上；TG4仍导通，R\(_{9}\)短路，R总=R\(_{7}\)∥R8=270k∥270k=135k。
当AB=10时，传输门TG2控制端变为高电平而导通，R\(_{6}\)并于R8上；TG3控制端变为低电平而截止，R\(_{7}\)开路；TG4仍导通，R9短路，此时，R\(_{总}\)=R6∥R\(_{8}\)=62k∥270k≈50k。当AB=1 1时，高电平加至传输门TG2、TG3控制端，TG2、TG3均导通，R6、R\(_{7}\)与R8并联；与非门YF4输出为“0”，低电平加至传输门TG4控制端，TG4截止，R\(_{9}\)串入R8回路，R\(_{总}\)=（R6∥R\(_{7}\)∥R8）+R\(_{9}\)=（62k∥270k∥270k）+620k≈662K。
通过附加控制部分，对应于AB两位二进制数码的四种状态，使R\(_{6}\)、R7、R\(_{8}\)、R9产生四种不同的组合，达到改变外接电阻R\(_{总}\)，即改变振荡多数的目的。振荡参数的改变，不单单是改变了振荡频率（声调），而且派生出许多新的声响来。
把基本控制部分和附加控制部分结合起来，便是一个完整的控制电路，由ABCD四位二进制数码控制，使KD9561产生2\(^{4}\)=16种声响。16种声响及其所对应的代码见表2。
本电路的实际电路见图2。控制和附加部分采用一块CMOS四-2输入与非门C006和一块CMOS四传输门C514构成。
开关K\(_{A}\)、KB、K\(_{C}\)、KD组成编码器，合上为“1”，断开为“0”，编出的ABCD四位二进制数码通过控制部分使KD9561发出相应的声响。当本电路与报警器、电子玩具、电子门铃等电路组合使用时，可免去K\(_{A}\)、KB、K\(_{C}\)、KD四个编码开关，而直接由其它电路发出的编码信号来控制不同声响的产生。
D\(_{3}\)是保护二极管，防止电源接反造成电路损坏。电源电压采用4.5V,减去D3压降0.7V，加在电路上的电源电压实际为3.8V，保证了CMOS电路即使在电池用旧的情况下也能可靠工作；另一方面，KD9561音响集成块也能在3.8V电源电压下正常工作。
AN是发声按钮，实际上是控制电源的总通断，按下AN，电路发声；松开AN，停止发声。

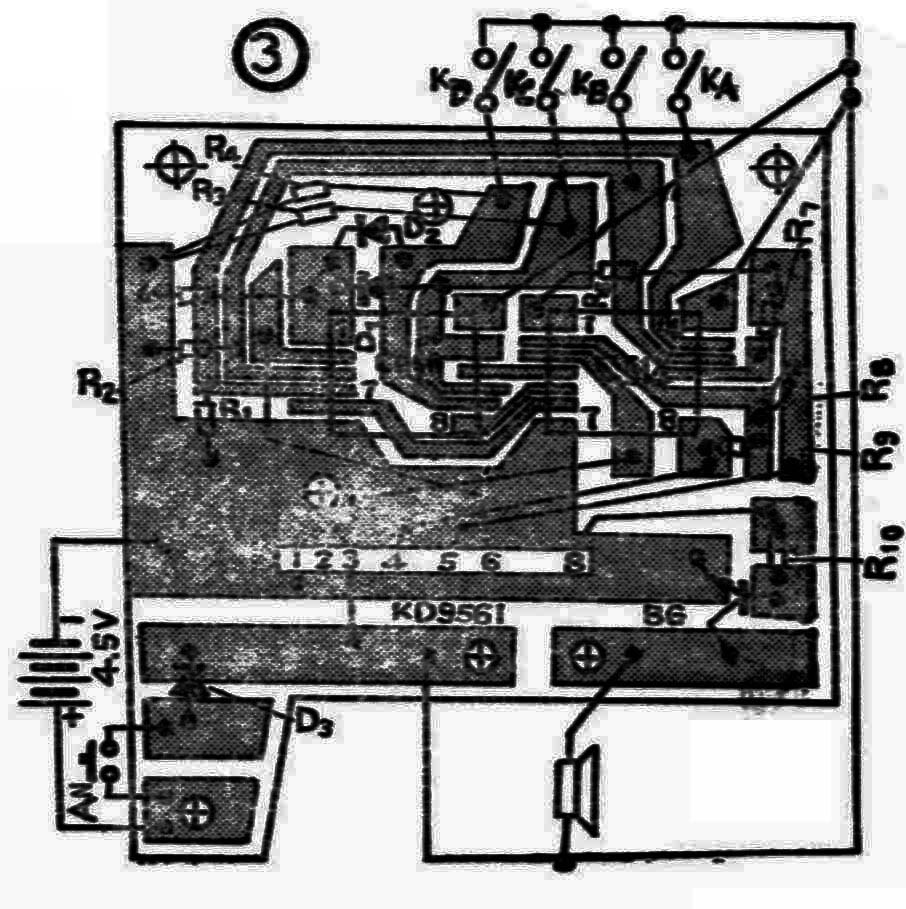

印刷电路板如图3所示（1：1），元件全部焊在铜箔面。开关、按钮及电池安装在印刷板背面，使整机成为一个整体。
本电路无需调试，只要元器件质量良好，安装无误，接通电源即可正常工作。(门宏)
