电子乐器中的“喵喵”音和“嗖嗖”音电路

🏠 首页 《无线电》杂志 1984年 🔗 第262期 🔗 第26页 分类:元器件与应用 🔗 田进勤 🔗

在前几期已经讲过的“哇哇”音、“叨叨”音、“020音几种电路的基础上,本文再介绍“喵喵”音、“嗖嗖”音两种特殊音色的电路。

一、“喵喵”音

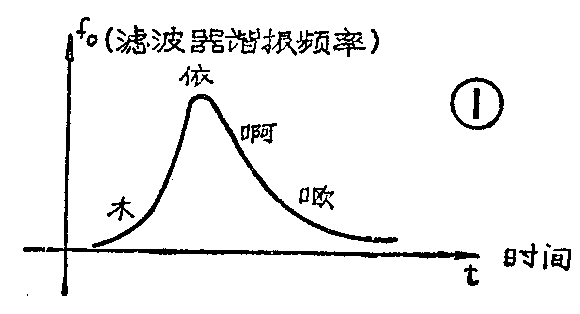

首先应弄清“喵喵”音是怎样合成的。“喵”音可以近似地分解为“木依啊0四个音素成分。试发这四个音,你就会发现你的口形是由全闭到较快地微微张开,然后进一步张开,最后又逐渐闭合的。这在电路上相当于一个带通滤波器的中心频率经历了一个由最低频率较快地过渡到最高频率,然后又逐渐转向某一较低频率的变化过程,其中心频率变化的规律如图1。

图1
图1 🔍原图 (580×314)

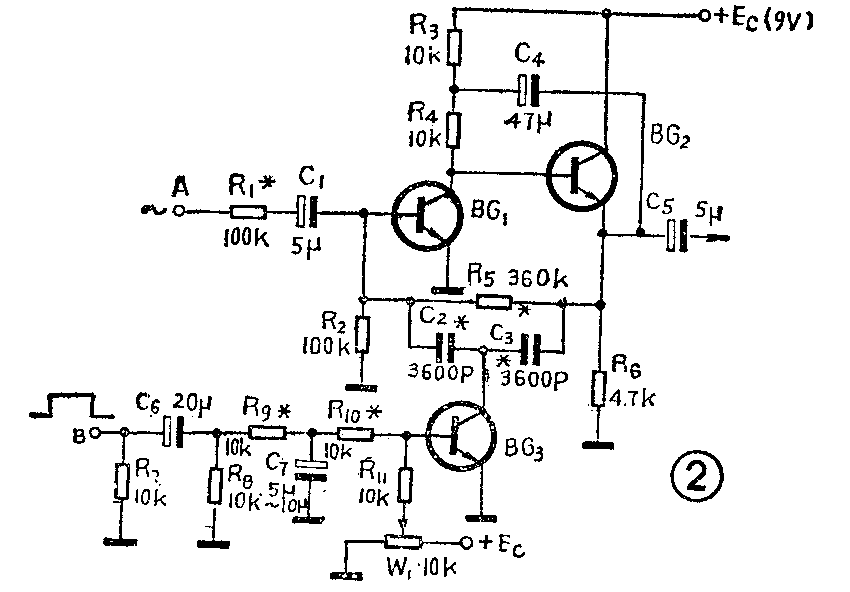

那么我们怎样才能组成一个能近似发出“木依啊0即“喵”音的带通滤波器电路呢?其实并不复杂,只要我们对已经讲过的压控有源带通滤波器略加改进就行了。“啊”音和“0已经实践过了,现在就是看“木”和“依”这两个音如何实现。发“木”音时总是紧闭双唇,这就相当于让带通滤波器谐振在很低的频率上,这只要使图2带通滤波器电路中BG\(_{3}\)的等效电阻变得很大就能做到这一点。

为了得到“依”音,不仅要求滤波器谐振在较高的频率上,还希望谐振曲线的形状要相当“尖锐”。因此,必须将图2中C\(_{2}\)、C3两个反馈电容的容量减小到2000PF~4000PF,并且使用β值较高的晶体管担任BG\(_{1}\)和BG2。

图2
图2 🔍原图 (850×592)

下面我们具体分析一下图2是怎样发“喵”音的:在A端向带通滤波器送入一个频率较高的乐音信号(800Hz左右),把W\(_{1}\)调到使滤波器输出的声音变得“发闷”的程度(这时BG3接近截止)。此时电路输出“木”音。当在B点加入一个脉宽不窄于250mS的正脉冲时,BG\(_{3}\)本应突然导通到使其内阻变得很小,但是由于R9和C\(_{7}\)的存在,BG3的基极电压不会上升得那么快,而是有一个过渡过程,这就实现了图1中由“木”直到“依”音的变化过程。其综合效果就是:“木——依=咪”。

在B点脉冲没有结束时,由于C\(_{6}\)和R8的微分作用,加于R\(_{9}\)左端的电压将逐渐下降,于是BG3内阻也逐渐变大,使带通滤波器的谐振谐振频率由高向低逐渐过渡,发出“啊0的接续音。和前面先发出的“咪”音一起就形成了“喵”音的效果。

为了得到更好的“喵喵”音效果,还应注意以下几点:①送入滤波器的音频信号频率要接近人声唱“喵”的频率范围(500~1500Hz左右);②信号的频谱成分要复杂一些(即不能是正弦波);③送入滤波器的信号最好在幅度上是逐渐衰减的。如果幅度不是逐渐衰减的,可按第九期讲“叨叨”音电路时提及的方法加一个音型门,以使所得到的“喵喵”音更加显得真实。

二、“嗖嗖”音

当把一个超低频正弦波电压(频率为5~7Hz)加到BG\(_{3}\)基极时,就会得到一种频谱连续“翻滚”的声音效果——“嗖嗖”音。这种频谱“翻滚”可以在任何中心频率上进行,但通常以在中、高音频部位进行的声效更好一些。它给听者的感觉是象潺潺的流水声,又似风穿叶林声,别有一番风趣。

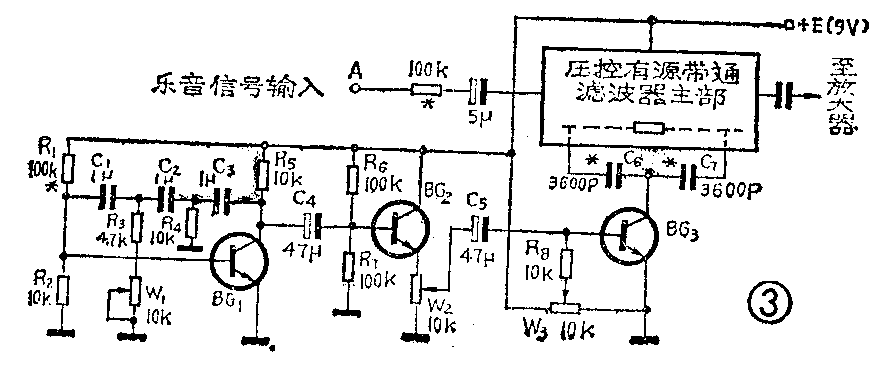

“嗖嗖”音电路很容易实现,只要把图2中的电容器C\(_{7}\)去掉,并把C6容量适当加大到47μF左右即可。超低频电压源可以用RC相移振荡器来提供。整个电路如图3(与图2相同的部分用方框图代替)。

图3
图3 🔍原图 (896×378)

调试注意事项:①先保证压控有源带通滤波器能正常工作。为此,只要在图3中A端送入乐音信号,然后用手转动电位器W\(_{3}\),只要有明显的“童声哇音”发出即可;②调整电阻R1,使超低频振荡器起振。可用万用表的电压档测量BG\(_{2}\)发射极电位,应能看到指针有明显抖动。当转动W1滑臂时,抖动速度也应随之变化;③用W\(_{3}\)向BG3提供适当大小的超低频调制电压,同时配合W\(_{3}\)的变动反复调整W2,聆听声音效果,直至最佳为止。(田进勤)
