伴音电路（续）

电视伴音第一中频信号载频为f\(_{伴}\)=30.5兆赫（或27.75兆赫）的调频信号，它与调幅的图象中频载频信号（f图=37兆赫或34.25兆赫），一起经图象中频放大器放大后，加到视频检波器上。利用振幅检波二极管伏安特性的非线性，可以获得上述两个载频的差拍信号，即f\(_{差}\)=f图=f\(_{伴}\)=37-30.5（或34.25-27.75）=6.5兆赫。这是一种既调幅又调频的高频振荡信号，可用LC谐振回路把它选出来。这里把f伴可比作外来的信号，而把f\(_{图}\)比作本地振荡信号。这样就与普通收音机中的外差变频原理相类似，只是没有人为地加入本地振荡信号。所以这种变频方式称为内差法。

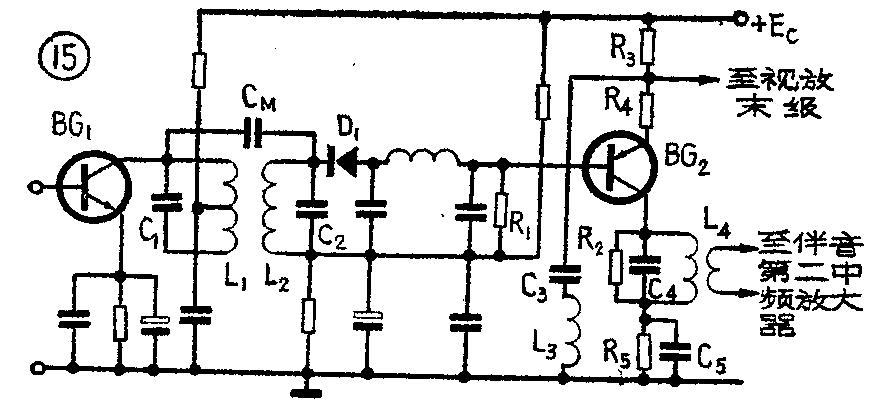

图15就是用内差法获得伴音第二中频6.5兆赫信号的电路图。

流经检波二极管D\(_{1}\)的电流包含有0～6兆赫的视频信号和6.5兆赫伴音调频信号。这一电流流经检波器负载电阻R1后，就变成电压加到BG\(_{2}\)管的基极上。对于0～6兆赫的视频信号来说，BG2管为一个射极跟随器，通过它的发射极把视频信号传给视放末级。为了使6.5兆赫调频信号不进入视放末级，对图象造成干扰，在BG\(_{2}\)发射极串入电阻R4，并且在R\(_{3}\)上并联一个调谐于6.5兆赫的L3C\(_{3}\)串联谐振回路。使6.5兆赫信号只降落在R4上，R\(_{3}\)上不出现6.5兆赫信号电压。对于6.5兆赫调频信号来说，BG2管是一级共发射极调谐放大器，L\(_{3}\)C3几乎把R\(_{3}\)短路，从L4C\(_{4}\)并联谐振回路选出6.5兆赫调频信号。为了满足伴音信号对频带的要求，在L4C\(_{4}\)上并联一只电阻R2。因R\(_{4}\)具有一定负反馈作用，这一级的增益不高。将获得的6.5兆赫调频信号再加到伴音第二中放上去。

图象载频和伴音载频之间的间隔6.5兆赫，是由电视台来保证的，所以在黑白电视机中用内差法获得6.5兆赫信号，比用其它方法具有稳定、可靠和不需经常手动调整等优点并降低了接收机的成本。但是事物都是一分为二的。用内差法产生6.5兆赫伴音第二中频时，代替本地振荡电压的是37兆赫或34.25兆赫的图象中频调幅波。显然，存在于图象中频调幅波中的视频信号（视频包络线波），会对6.5兆赫调频信号造成干扰，使6.5兆赫调频波上还附加有按视频信号规律变化的寄生调幅。经鉴频器就可能传到扬声器中发出令人讨厌的“蜂音”。

实践证明，当伴音第一中频信号电压U\(_{伴}\)比图象中频信号电压U图小一倍时（即U\(_{伴}\)=0.5U图），由于比例鉴频器具有限幅作用，6.5兆赫调频信号中的寄生调幅可以被抑制而不产生“蜂音”。负极性调制的图象中频载波，白色电平时的瞬时幅度最小U\(_{图}\)最小它大约比最大时的幅度U图最大（同步脉冲顶）小10倍，即U\(_{图}\)最小=0.1U图最大。要保证在白色电平时，也不产生“蜂音”，就必须使U\(_{伴}\)=0.5U图最小=0.5×0.1U\(_{图}\)最大=0.05U图最大。这就是为什么在图象中放电路里设置30.5兆赫的吸收回路，把伴音幅度压低到只有5％的原因。这时6.5兆赫的伴音信号也不会对图象产生可见的网纹干扰。

如果电视机高频头中的本地振荡频率调整的不够准确，伴音中频信号就可能落在30.5兆赫吸收回路特性曲线变化较陡的部位上，在吸收回路中就会产生调频—调幅变换。再经视频检波以后便产生通常可以见到的伴音干扰图象的现象，即随伴音变化的水平影条。

为保证图象的清晰度，要求30.5兆赫吸收回路的谐振曲线变化陡度要大，但这会使微调本振频率时不易调准，往往造成伴音干扰图象。因此，近来有把图象中频放大器的频率特性曲线调整为所谓“馒头形”的方案，这样就不要求30.5兆赫吸收回路的谐振曲线变化很陡了。也就缓和了由于微调不当而产生伴音干扰图象现象。

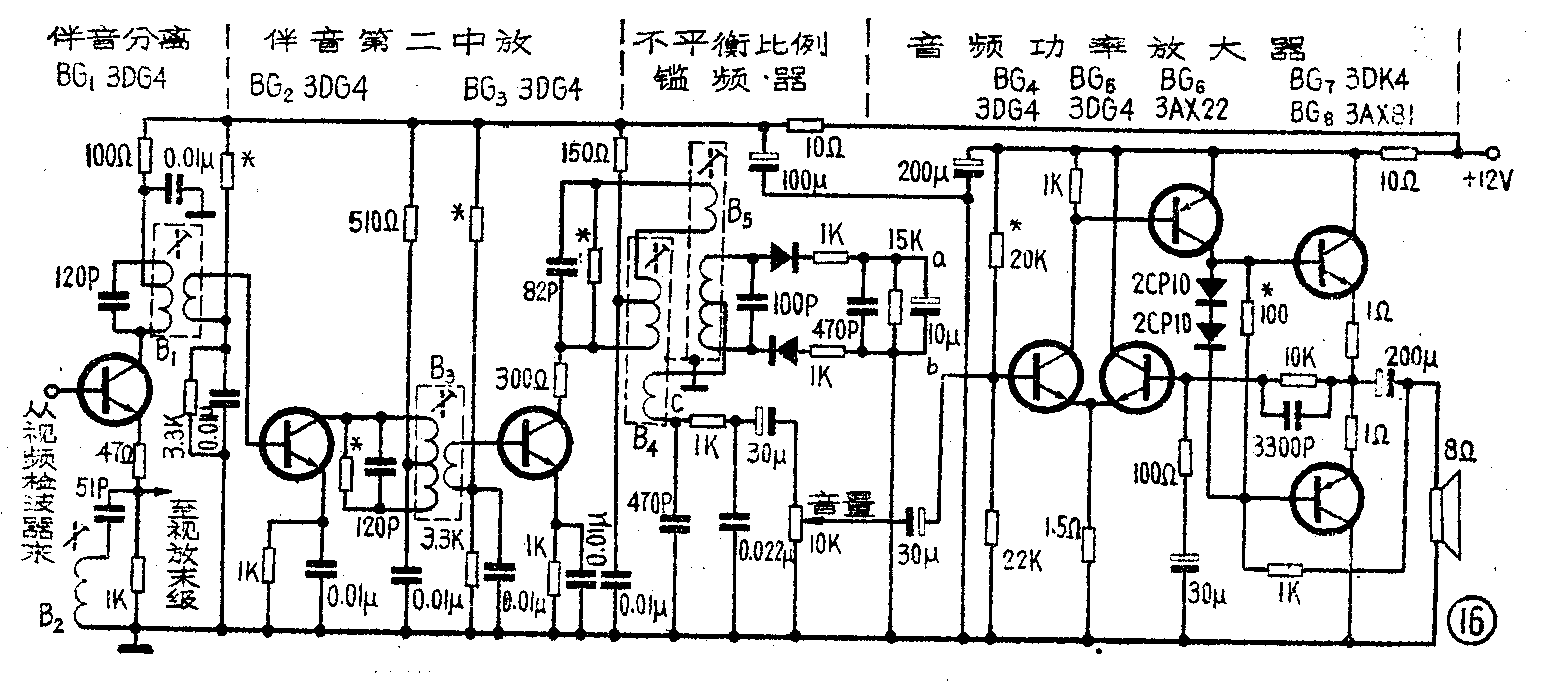

一种实用的典型电视机伴音电路如图16。其中BG\(_{1}\)组成伴音分离级，BG2和BG\(_{3}\)组成伴音第二中频6.5兆赫调谐放大器，这两级要求选用结电容Cob比较小的晶体管，以免产生自激振荡。图中用的是一种不平衡型比例鉴频器，其原理与前述相同，是为节约元件的简化电路。调整时，用一准确的6.5兆赫正弦波振荡器作信号源，从BG\(_{1}\)的基极输入，调整B1\(_{2}\)3\(_{4}\)5各回路的电感量，使鉴频器ab两端的直流电压为最大，就表示整个第二伴音中放处于最佳谐振状态。然后用直流电压表检查cb两端的电压是否正好是ab两端电压的12。不然的话，就微调B\(_{5}\)的电感量，使达到要求。

通常，比例鉴频器中的最后一个LC回路（B\(_{5}\)）是用来控制S形曲线的f0点的。而前面的各个回路的调整影响S形曲线的对称性。

在振幅检波二极管回路中串联了1千欧电阻，是为了进一步减小电路的不对称性而设置的，以使剩余寄生调幅减至最小。

从鉴频器输出的音频信号，送到音频放大器中加以放大，最后推动扬声器发出伴音。（电视接收技术讲座编写组）
