早期生产的电子管黑白电视机，大部分只有5个接收频道。随着我国电视事业的发展，电视广播的发射频道已超过了5个。怎样才能使只有5个接收频道的电视机，如上海104、111型，北京牌820、823型等等，也能收看6～12频道内的电视节目呢？
为解决这个问题，本刊曾在1974年介绍过附加频道转换器。现在再介绍对高频头本身加以简单改装，使其能接收6～12频道的电视节目的方法。下面按高频头所用转换开关结构的不同，分别介绍如下：
鼓形开关高频头的改装
上面提到的几种电视机，它们的高频头使用鼓形转换开关，有的只有5个频道线圈，有的在6～8的位置上装有接收调频广播用的线圈，9～12位置空闲。我们充分利用这些空闲位置，加装相应的电感线圈，增加接收频道。

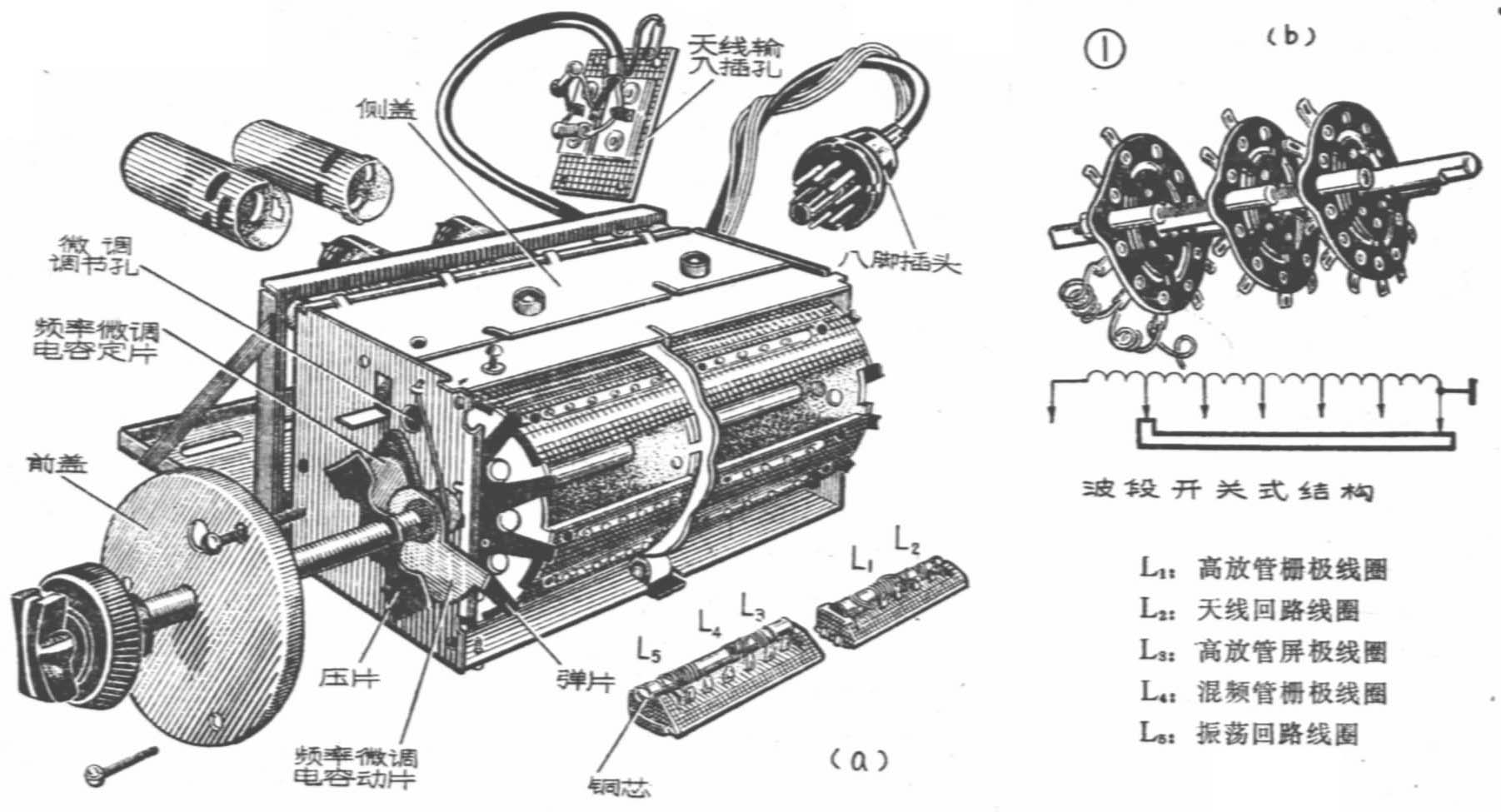

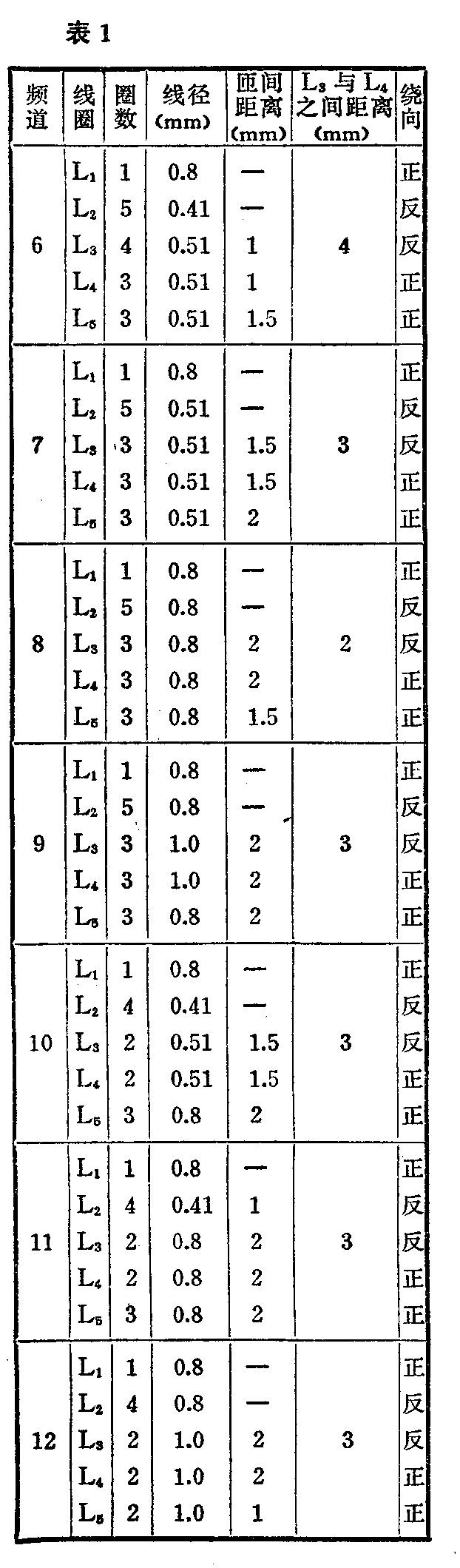

首先将高频头拆下。注意：有的电视机高频头后面装有电源转换开关。拆卸高频头时，先要拆下电源转换开关，不要焊下引线，要将螺丝拧下，拆下后再把开关组装起来，记住各自的相应位置，并将其绝缘起来，留在电视机内。然后取出高频头，拆去下盖和侧盖。用螺丝刀拨开弹片，取下准备改绕的线圈架（见图1）。再根据需要接收的频道重新绕制线圈，装在线圈架上。6～12各频道线圈参数见表1。

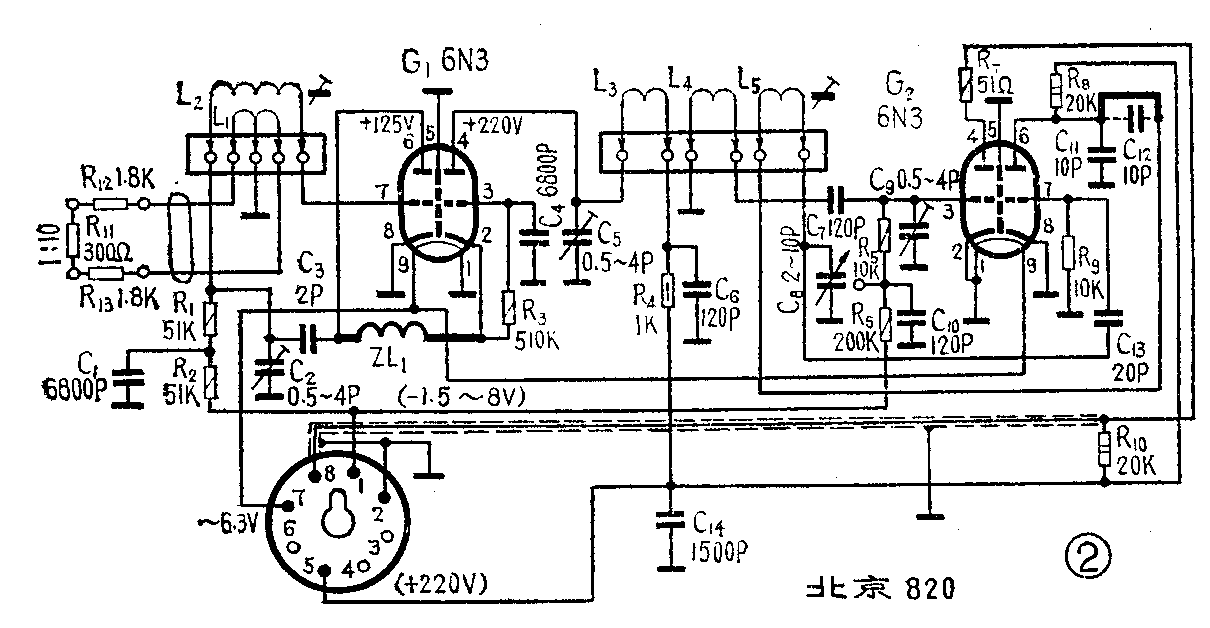

现以改装成接收第8频道电视信号为例介绍具体改制方法。先按照表1所列第8频道各线圈参数重绕各个线圈。可找一个电位器杆（直径约6毫米），做骨架，绕制L\(_{2}\)、L3、L\(_{4}\)、L5各线圈，其中L\(_{2}\)L3要反向绕制。再用一般红蓝铅笔杆（直径约8毫米）做骨架绕制L\(_{1}\)线圈。然后将L1套在L\(_{2}\)上，仍按照原来各线圈头焊接的位置，将线圈焊接在线圈架上。由于调整用的铜心较短，线圈要靠近铜心，所以线圈引线头要留长些。各线圈焊接好后，安装到鼓形开关上。将其余用不着的各线圈架拆下来，把高频头暂放在机外，再把八脚接线插头插入机内插座上，接好天线，等到有电视广播时，便可进行调整。打开电源开关进行调整时，要先将音量、对比度控制旋钮开到最大，微调旋钮调到中间位置，再用竹镊拨动本振线圈L5的线匝间距，使得能收到微弱的伴音或图象信号。然后用一只手持竹镊将线圈L\(_{3}\)、L4相邻的各2圈捏到一起，使其耦合紧些，用另一只手持螺丝刀拨动L\(_{3}\)、L4的外端，这样可以调出较强的图象信号。然后再调线圈L\(_{2}\)或铜心，使收到的图象信号更强。若调不出图象和伴音，说明本振未起振，可能是因为高频头内电子管衰老或线圈接触点氧化、尘土太多，接触电阻增大所致、应进行清理、更换元件。有的还要对电路进行简单改动，例如820型机的高频头（图2），可将本振级电子管板极上连接的电容C12（10p）进行短路，以加强其反馈，使本振起振后，再进行调整。
上述改装方法只适合离电视发射台比较近或出厂年限不长的电视机。因在这种情况下，原高频头1～5频道的增益可达30～40分贝，改装后在6～12频道的增益能达到15～20分贝。想再提高增益，就需改高放部分的阻流圈ZL\(_{1}\)，因为原ZL1与电子管极间电容形成的谐振回路的谐振频率约100兆赫，要使6～12频道的增益提高到20～30分贝，需使谐振频率移到150～170兆赫。因而ZL\(_{1}\)的圈数需减少到5～6圈。对于上海104、111型，北京823型电视机，除了改ZL1外，还需改本振线路。因要使本振工作在200～258兆赫，若不改动，其分布电容太大，屏、栅极间反馈耦合系数太低，就不会振荡。这几种高频头需改的部分见图3，粗实线表示改的部位，虚线表示拆除的部分。改装方法如下：
1．由（G\(_{1}\)）板极（4脚）用导线直接接到开关接触点处（不要拆原来线路），其作用是减少电容C5和到开关接点的分布电感。
2．将本振管（G\(_{2}\)）板极（6脚）上接的C12短路，C\(_{11}\)改为5p或再串联一只10p电容（C11），C\(_{8}\)到开关之间串一只15～20p电容C8＇。
改装后，一般来说对原有的5个频道特性不会有影响，若有影响，只要微调线圈内铜心即可。
圆盘式开关高频头的改装
北京牌825－1型机高频头开关，是采用圆盘式波段开关。各频道线圈相互串联。在第1频道，使各频道线圈全部串联。转向高频道，开关将各线圈段逐次短路，以转换频道。改装方法如下：

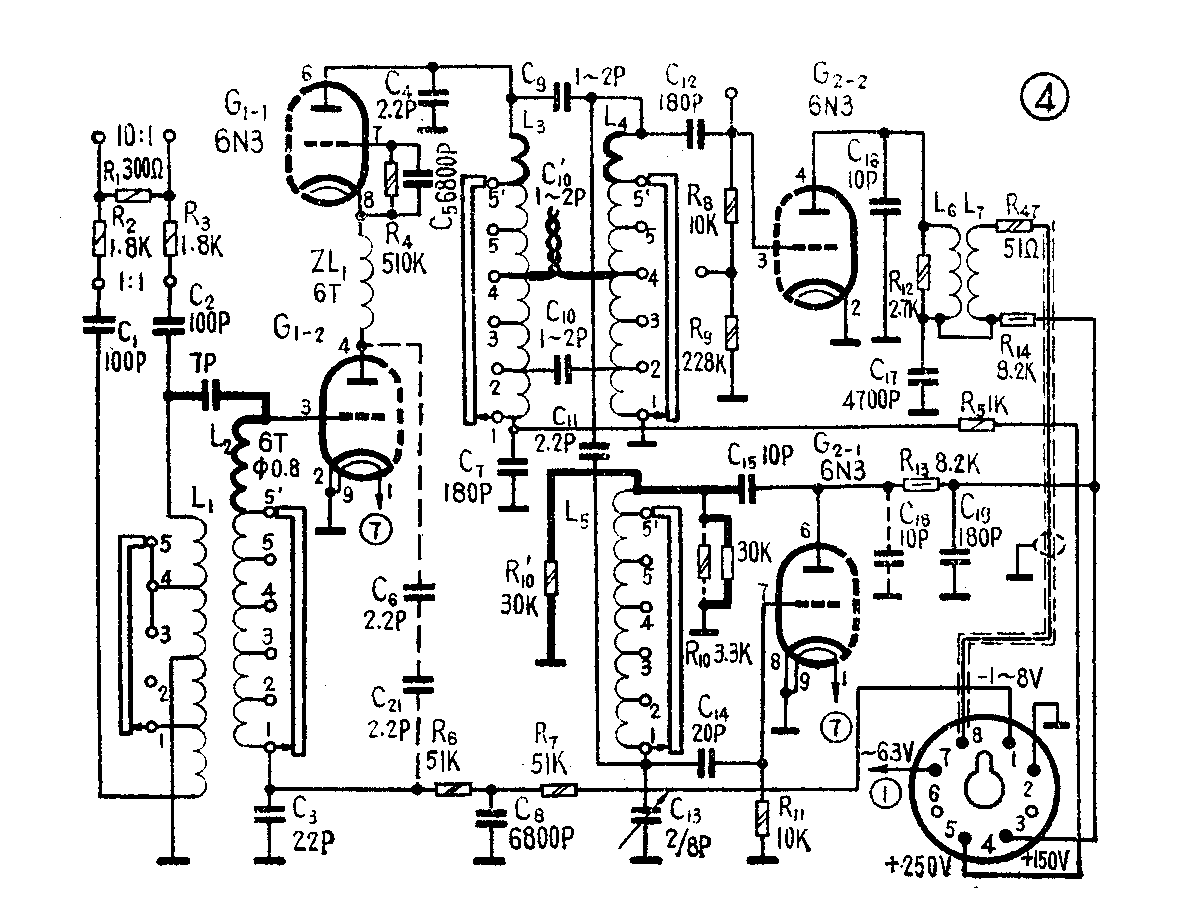

把高频头的各调谐回路线圈L\(_{2}\)～L5在第5频道使用的部分（L\(_{2}\)-5～L5-5）拆出，分别与各自在第4频道使用的线圈串联以后再焊接到原来第4频道线圈占用的接点上（见图4）。这样就给要增加的频道线圈（如第8频道）腾出位置。将与本振电子管（G\(_{2}\)-1）板极（6）连接的电容C18拆除，再将C\(_{15}\)接开关一端的导线，换成直径为0.9毫米的镀银丝，并绕Ω形一圈作连线，这一圈为第8频道本振线圈。将与C15连接的R\(_{1}\)0（3.3K）换成30K电阻。高放板极与混频栅极之间的双调谐耦合回路线圈L3用直径0.9毫米的漆包线按原绕向绕制一个3.5圈的线圈与原线圈串联后焊到腾空的接点上（原第5频道位置）。L\(_{4}\)用直径0.9毫米线，按原绕向绕3圈，也同样焊到空出的接点上。
在第4频道的L\(_{3}\)、L4之间，加接1p左右电容，它是用直径0.2毫米，长40毫米单股塑料线拧3圈做成。再把ZL\(_{1}\)改为6圈，以提高增益。然后将高放管Gl－2的板极（4）上连接的两只串联的C\(_{6}\)、C21拆除。
在输入调谐回路线圈L\(_{2}\)空出的接点上（原为第5频道占用），焊一个用直径0.8毫米按原绕向绕6圈而成的线圈。然后用一只7p电容一端焊接在G1-2管的栅极（3），另一头焊在C\(_{2}\)和L1的接点上，以加强第8频道的输入耦合。新增加线圈的直径和绕向均同原有线圈一样。
调整方法：在有电视广播时，将第8频道使用的天线接到电视机1∶1的天线插扎上。将高频头插头插入机内，接通电源，对比度开到最大，调整微调钮是否可收到伴音或图象，然后用竹镊拨动L\(_{2}\)、L3、L\(_{4}\)各线圈间距，反复调整使能收到满意的图象和伴音为止。

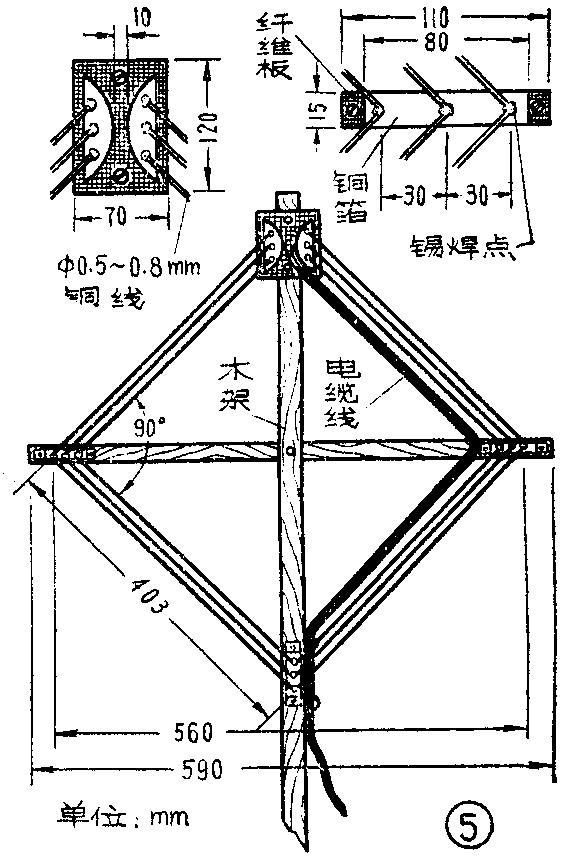

为使接收高频道的信号效果更好，天线是重要的一环。距电视台近的地区（2公里以内），可用原低频道的天线，收高频道信号。稍远些的地区（8公里以内），就需专用的天线，图5是一简易8频道天线，有效范围可达15公里。制作时，先钉一个十字形木架。然后将按图做好的4块铜箔板，固定在木架上，再把直径0.8～1毫米的3根铜线焊在铜箔板各点上。将75欧（或300欧）馈线焊在木架顶端半月形铜箔板上并沿木架的一侧引下（见图5）即可。(刘瑞堂)
