飞跃9D3型晶体管黑白电视接收机

飞跃牌9D3型23厘米晶体管黑白电视机为联合设计产品之一。本机电路比较合理，主要元器件符合标准化、通用化要求，在同类型机上可互换，有利于生产和维修。

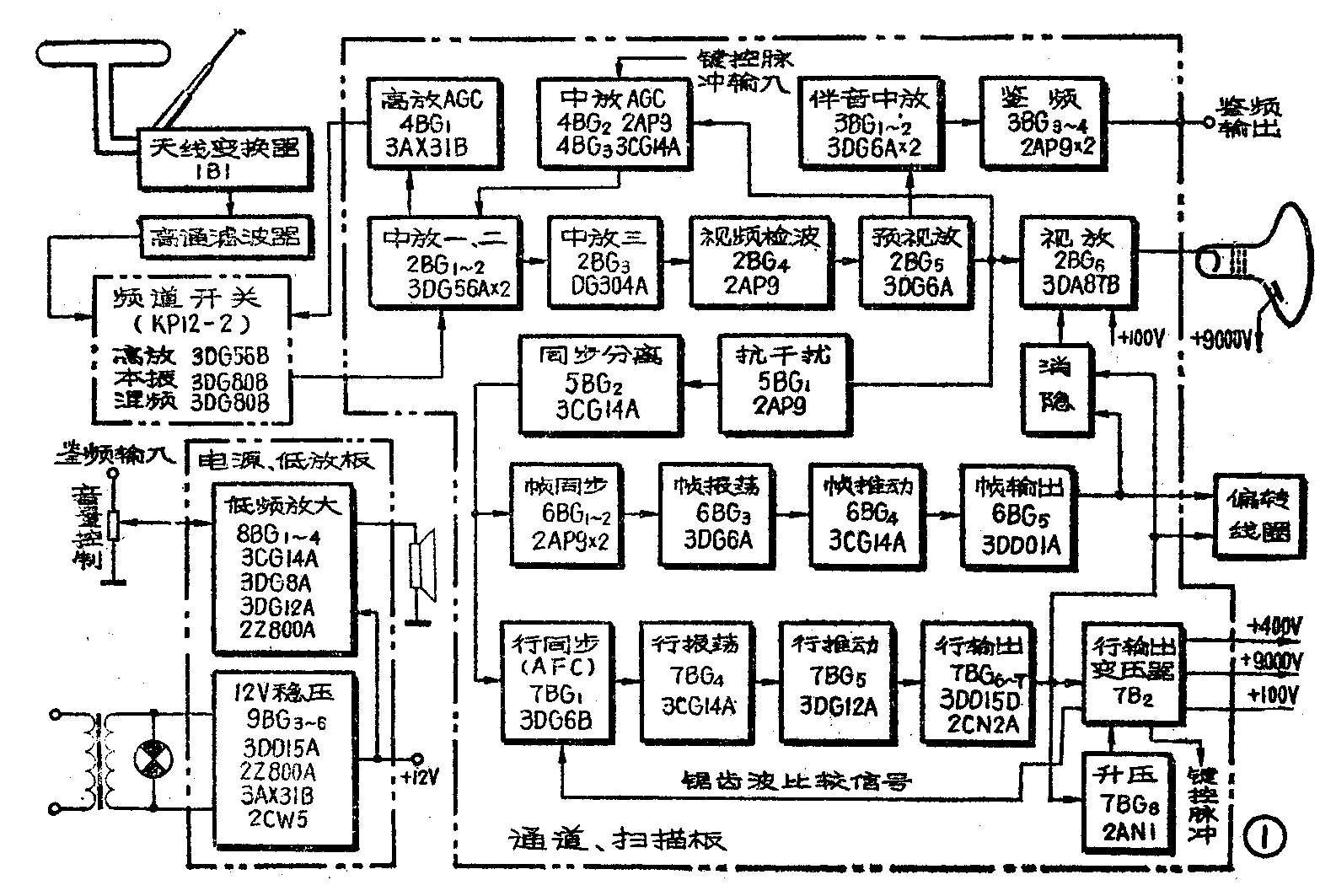

方框图见图1，系超外差单通道式。电路见图2（封三）。

1．输入电路和高频头（也叫“频道开关”或“调谐器”）

自天线来的信号先经过天线内接、外接转换开关1K\(_{1}\)及“近程”、“远程”开关1K2，送至频道开关。如用外接天线时，还经过300—75Ω阻抗匹配器。

本机采用Kp12—2型频道开关，系联合设计标准器件。它包括：高通滤波器、输入回路、高放（3DG56B）、本振（3DG80）和混频（3DG80）等电路。频道开关的作用主要是将高频电视信号转变为中频信号，其次是给以一定的选择性和增益，以及转换接收频道。

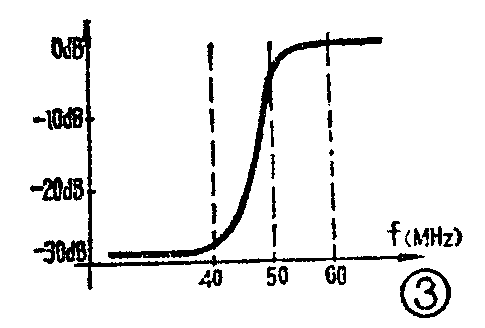

高通滤波器的频率特性如图3所示。它只让高于一频道频率（49.75MHz）的信号通过，而抑止例如短波广播、高频电热器件等干扰，提高了中频抑制力和抗干扰能力。

输入回路通过1L\(_{1}\)、1L2抽头与75Ω馈线相匹配；以1C\(_{1}\)、1C2（1C\(_{3}\)）分压，与高放管输入电路相匹配。输入电路调谐于所接收的中心频率上。因为高放管1BG1输入电容对高频道和低频道影响不同，因此1～5频道时分压电容用1C\(_{3}\)和1C1，6～12频道时用1C\(_{2}\)和1C1。同样原因，在高放回路中，高低频道回路电容也有区别，例如1C\(_{5}\)和1C7（1C\(_{12}\)），1C16和1C\(_{18}\)（1C20）等。

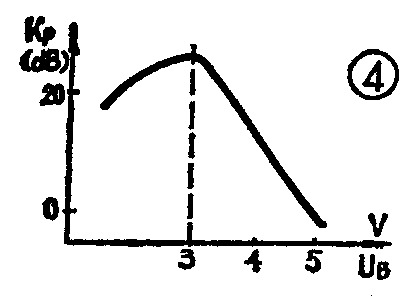

高放管3DG56B加有正向AGC电压控制，其控制特性大致如图4所示。AGC电压由1R\(_{4}\)加至高放管基极，调整1R6可改变高放管发射极电压，从而控制AGC起控电压（3V±0.15V）。1C\(_{8}\)为中和电容，1C9的作用是提高高频道的增益。

本振系改进型共集电容三点振荡电路，其频率稳定性较好，采用有预选机构的独立微调方式（调1L\(_{5}\)磁心）。

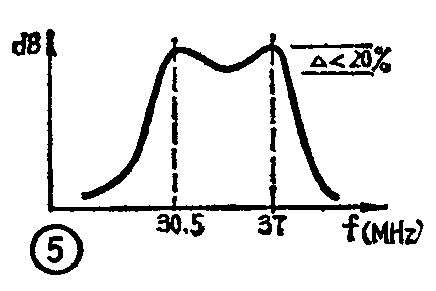

混频器的负载为双调谐耦合变压器1B\(_{2}\)，调谐成双峰（如图5），为了与75Ω的电缆匹配，次级用1C29和1C\(_{3}\)0作分压降阻抗。

2．中频放大器

本机中频放大器共有三级（2BG\(_{1}\)、2BG2、2BG\(_{3}\)）。三级中放虽全是变压器耦合，但与一般三级参差调谐电路稍有差别。本机的一、二中放的回路电容用得比较大（2C9、2C\(_{14}\)）且并联的电阻2R5、2R\(_{9}\)阻值较小，因此回路的Q值很低，通带较宽，并调谐于中频信号的中心频率上。由于它的通带较宽，显著改善了AGC工作时频率特性的变化，对中放管要求不高，调试容易，也便于大批生产。

对中放选择性的要求，主要由三中放双调谐负载回路所提供。这里耦合是采用外电容式，改变耦合电容2C\(_{21}\)可以调整带宽和双峰谷点的凹度。增大容量时通带加宽，凹度增大。三中放的增益约为20dB。

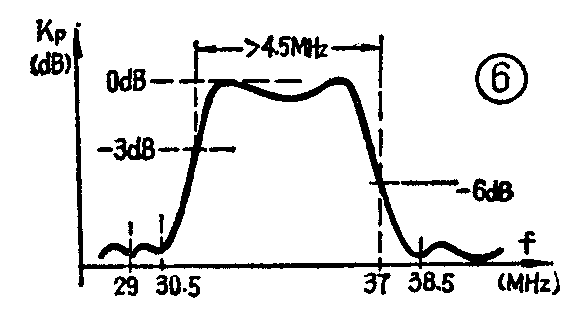

三级中放的总增益约在60dB以上（包括视频检波损失），其频率特性如图6所示。

一、二中放级通过2R\(_{2}\)、2R7加有正向AGC，控制能力约为40dB左右。

3．视频检波及视频放大器

本机的视频检波与一般典型电路的一样，以二极管2AP9（2BG\(_{4}\)）作检波，2L7、2C\(_{6}\)及2C26等作高频滤波，并补偿视频中的高端频响。检波管的负载为2L\(_{9}\)及2R20。2R\(_{21}\)、2R17、2R\(_{16}\)为预视放管的偏置电阻，通过2R17，并使检波二极管略带正偏压。

预视放2BG\(_{5}\)对图象信号来说作射极输出，以减少对检波级的影响。电感2L3及电阻2R\(_{19}\)、2R36用以防止视放自激。2L\(_{11}\)、2C28及2C\(_{29}\)为6.5MHz陷波器，用以抑制伴音干扰，并在2BG5的集电极负载回路中获得较大的6.5MHz的第二伴音中频信号。

另外，在视放输出管的射极电路中比一般电路多加一个2C\(_{38}\)（430PF），其目的是提高图象的清晰度。电阻2R35串在视放输出和显象管阴极之间，用以防止显象管高压对阴极跳火时损坏视放管。

帧、行消隐电压分别通过6C\(_{9}\)、6R20及7BG\(_{9}\)、7R21加至视放输出管的发射极，加强消隐效果。

4．伴音中频放大器及鉴频器

伴音中频放大器由3BG\(_{1}\)及3BG2组成反馈对，工作比较稳定，电路也比较简单。

鉴频器采用一般的不对称比例鉴频器，它的限幅特性较好。为了改善由于温度变化引起的失调，回路电容3C\(_{7}\)及3C9都选用温度系数较小的云母电容器。

5．自动增益控制（AGC）及同步分离电路

（1）自动增益控制电路

本机的自动增益控制采用键控式电路，而高放采用延迟式。

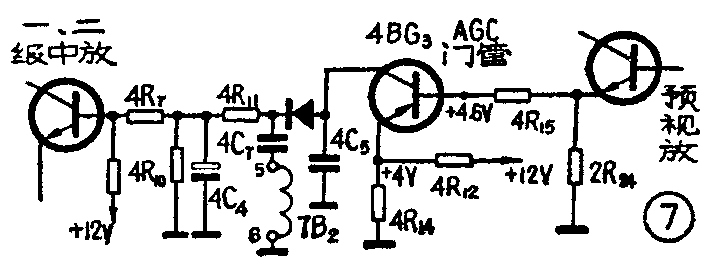

中放AGC电路可简化画成图7那样。图中7B\(_{2}\)为行输出变压器的一个次级线圈。在无信号时，或行正程时由于AGC门管4BG6的发射结上加有负向偏置（因发射极约为+2.4V，基极约为+2.8V）；且其基极电位较发射极电位正，所以AGC门管截止，而只有当同步脉冲信号到来，且在逆程时，由于在7B\(_{2}\)的线圈中感应出的电压使⑤端为负，⑥端为正时，且AGC门管的基极电压也由于同步脉冲在预视放发射极电阻2R24上降压减小，使AGC门管基极电位下降，结果使AGC门管导通。也就是说4BG\(_{3}\)门管只有在行逆程期间导通。当导通时使4C7充电。逆程过去后，通过4R\(_{11}\)对4C4放电，由于充电时间常数（约数十微秒）比放电时间常数（约10毫秒左右）小得多，所以在4C\(_{4}\)上形成较缓慢变化的电压。且此电压的大小将随4BG3导通程度而变，而4BG\(_{3}\)的导通程度又决定于预视放管发射极电位，也即决定于视频信号的强弱，因而在4C4两端的电压可作为AGC控制电压。由于它只在同步脉冲期间起作用，故也只有干扰出现在同步信号期间，且大于同步信号的才能起干扰作用，所以就大大减弱了干扰的影响。

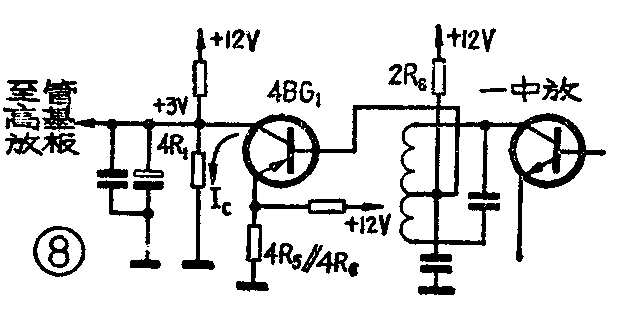

至于高放管的AGC，简化图如图8。在无信号或小信号时，一中放集电极电流不太大，在集电极负载电阻2R\(_{6}\)上的降压不很大，故4BG1的基极电位比其发射极电位正，4BG\(_{1}\)截止，故高放管无AGC电压。只有当信号增至一定程度后，一中放管Ic增至相当大，2R\(_{6}\)上的压降增大，致使4BG1基极电位下降至其发射极电位之下，因而导通。导通的程度又随着一中放管的I\(_{c}\)的增减而变，而一中放管的Ic又跟着信号强弱而变，结果，当信号增强时，一中放的I\(_{c}\)增大，4BG1的I\(_{c}\)也增大，4R1上压降增加，高放管基极电位上升，使其增益下降，达到延迟AGC的目的。调整4W\(_{1}\)阻值，可改变4BG1的反偏置电压，可调节延迟量。

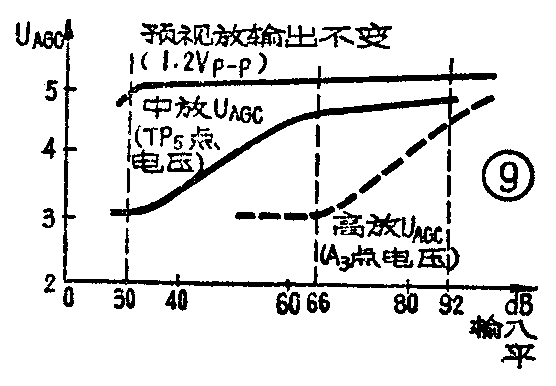

AGC的控制特性如图9所示。

（2）同步分离电路

为了保证同步稳定，在同步分离管5BG\(_{2}\)前有一个二极管截止式抗干扰电路（5BG1）。在正常工作时，2BG\(_{5}\)上约有+2.8V的正向偏置电压，故1.2V（峰—峰值）的视频信号（包括同步头）能顺利地通过二极管5BG1而加至同步分离电路。当有较大的干扰脉冲时，其峰值超过5BG\(_{1}\)的正偏压，因而被削峰，限制了干扰的影响。增大5R2阻值，可增加抗干扰效果，但也不能过大，过大了，则会影响同步信号的通过。

同步分离为一般饱和导通式电路，5BG\(_{2}\)加有适当正偏压，用以提高其分离灵敏度。电感5L1用以抑制高频脉冲，保护5BG\(_{2}\)发射结。

6.扫描电路

帧振荡采用变压器反馈的间歇振荡电路。此电路的优点是电路简单，频率也较稳定。电容6C\(_{5}\)为锯齿波形成电容，要求耗损角小。电阻6R10和6R\(_{22}\)用以补偿帧幅及帧线性变化。为了使工作稳定，偏转线圈经推动管6BG4的发射极电阻接地，使形成电流负反馈。另外，由于6BG\(_{4}\)及6BG5使用不同极性的管子，故推动管6BG\(_{4}\)的发射极和输出管6BG5集电极的电位相同，所以帧输出管集电极与偏转线圈间不须接隔直流电容器。6R\(_{14}\)及6R21用以调整输出管6BG\(_{5}\)的Ic，一般在160mA左右。

接在6B\(_{1}\)同步输入线圈上的二极管6BG1用以防止6BG\(_{3}\)发射结被反向电压击穿；6BG1二极管则用以单向隔离，不使帧振电压影响同步分离管及行同步的工作。

本机行扫描振荡器采用自举式电感三点振荡器，其特点是电路简单，频率稳定。由于这种振荡器属于压控式振荡器，当7R\(_{1}\)0或7BG4的β变化时，会影响输出脉冲宽度和频率。当7R\(_{1}\)0下降，β上升时，将使脉冲增宽，压控灵敏度（f/V）下降，也即行同步引入范围下降；反之行同步引入范围虽可增大，但易引起激励不足，输出管工作电流加大，高压低，损耗增加，严重时会烧坏输出管。一般7R10选取33～43KΩ，7BG\(_{4}\)的β选取60～80。此时脉宽约18μS，同步引入范围约大于1KHz。

行推动采用反极性激励，7BG\(_{5}\)导通时7BG6截止。

行输出级采用了“自举升压”电路，提高了行输出管的工作电压（24V），这样可使：①流过偏转线圈和行输出管的电流减小，从而减小了偏转线圈中直流电阻和输出管内阻对线性的影响，因而改善了线性。②可以减小激励功率，降低推动管耗损。③由于高压变压器初级逆程电压升高，故高压测线圈圈数也可减少，使易于绕制。但对行输出管的耐压要求也增高一倍左右。

至于自举升压，是利用7BG\(_{8}\)、7C20来形成的，其原理和电子管电视机中利用阻尼管来升压类似。

这种电路虽有上述优点，但电路复杂一些，且由于升压充电回路对行频来说内阻很小，故充电峰值电流很大（实测达8A\(_{p}\)-p左右），但时间很短（约10μS）。因此要求7BG8允许峰值电流大些，工作频率高些。本机选用2AN1，其U\(_{R}\)=120V，trr＜2μS，I\(_{max}\)＞10A，可以胜任。为了使阻尼管7BG7提前导通，防止光栅中出现竖白条干扰，将7BG\(_{7}\)的连接位置较输出管集电极升高一圈。（待续）(上海无线电十八厂)
