一、高频头的功用和组成

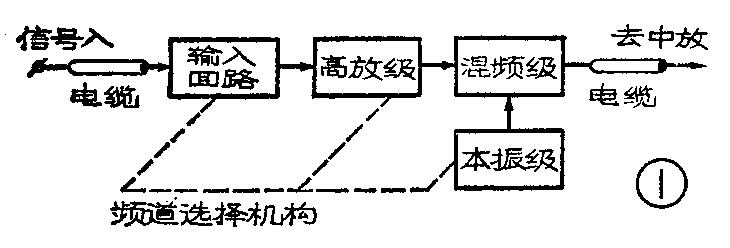

高频头是电视接收机信号通道最前面的部分,其功用是从天线感应得的多种微弱的无线电信号里,选取出我们要收看频道的电视信号,经高频放大后与本机振荡器产生的等幅振荡进行混频,混频器将图象载频和伴音载频各自变换成固定的图象中频和第一伴音中频,而后把获得的中频信号送给通道部分里的中频放大器进行放大。依照上述应完成的任务,超外差式电视接收机的高频头,一般由输入回路、高频放大器、本机振荡器和混频器等四部分组成,如图1所示。

图1
图1 🔍原图 (730×248)

下面分别介绍各部分的作用和其工作原理。

二、输入回四

由天线所接收并通过馈线送来的电视信号,先由机内的同轴电缆馈到输入回路。输入回路是高频头选择信号的第一关,其作用有二:

1.初步选取要收看的某一频道电视信号,尽少损耗地传到高放级进行放大,并大量抑制特定频道以外的一切外部干扰信号。

2.利用输入回路实现天线、馈线系统与高放级输入之间的阻抗匹配,以便满足信号最大功率传输条件,并防止馈线中信号来回反射而使图象上出现重影。

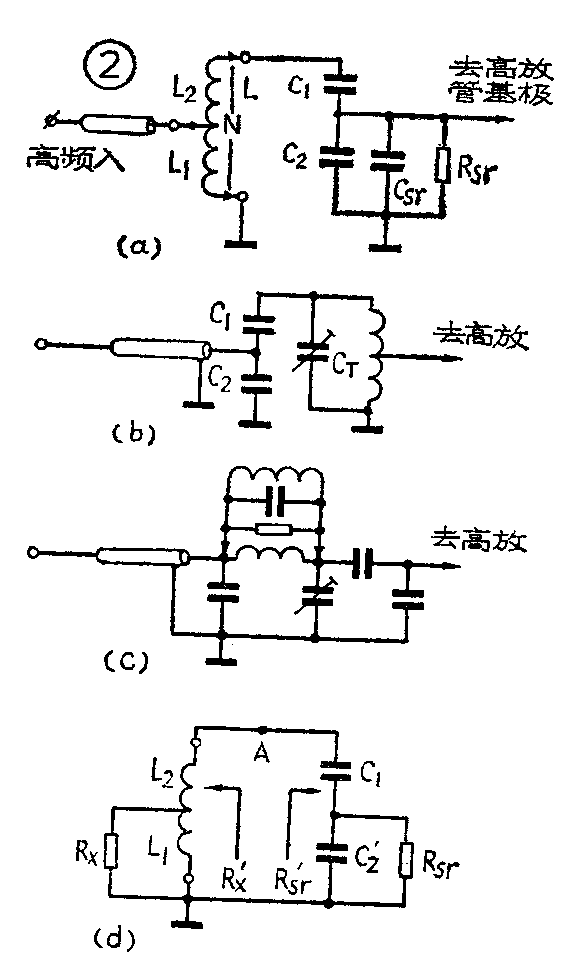

输入回路一般有三种型式,如图2所示,其中常用的是图(a)那种形式。

图2
图2 🔍原图 (568×964)

由图可见,由机内电缆送来的信号送到输入回路的L\(_{1}\)上。依靠L1、L\(_{2}\)和C1、C'\(_{2}\)构成的串联谐振回路,谐振于要收看频道电视信号的频率,从而得到最大电流,使电感和电容两端产生最大电压,完成了有选择地传输有用信号的功能。回路的谐振频率f0=1/2π\(\sqrt{LC}\),这里的L=L\(_{1}\)+L2,而C=C\(_{1}\) C'2/C\(_{1}\)+C'2,C'\(_{2}\)=C2+C\(_{sr}\),Csr为高放管的输入电容。这个谐振频率应随不同频道而改变,通常把电感线圈做成可转换的。

输入回路既要有良好的选择性,又要满足通频带要求,以保证图象和伴音信号都能顺利通过。通常,输入回路的通频带应大于8兆赫。同时,由于晶体管和天线(馈线)的阻抗都比较低,如果它们直接并接在回路两端,将会使Q值大大下降,使选择性变坏。因之还必须考虑阻抗匹配问题。

在图2(a)中。是利用电感抽头来与天线馈线进行阻抗匹配的,而与晶体管则是用电容分压来匹配的。为了易于说明,可将它画成图2(d)那样。这里,B\(_{X}\)为天线信号源内阻,即馈线阻抗(75Ω);Rsr为高放管的输入电阻。如果R\(_{X}\)折算到A端和地之间的阻抗R'x等于R\(_{sr}\)折算到A、地间的阻抗R'sr的话,就匹配了。R'\(_{X}\)与B'sr可用下面两式表示:

R\(_{X}\)′≈(N1+N\(_{2}\)N1)\(^{2}\)R\(_{X}\)(N1、N\(_{2}\)分别为L1、L\(_{2}\)的圈数)

R\(_{sr′}\)≈(

C1+C\(_{2}\)′C1)\(^{2}\)R\(_{sr}\)

三、高频放大器

为了提高整机灵敏度和选择性,一般采用具有中和的双调谐高放电路。电路的一般型式如图3所示。

图3
图3 🔍原图 (688×323)

高放管BG\(_{1}\)接成共射电路,输入回路的信号经C1、C\(_{2}\)分压后,加到高放管基极,其偏置由通道部分来的AGC电压提供。集电极负载是LA、C\(_{3}\)、C4和L\(_{B}\)、C5、C\(_{6}\)组成的双调谐回路和Rc。R\(_{e}\)是发射极直流负反馈电阻,用来稳定工作点。CN是中和电容,R\(_{b}\)、Cb是AGC滤波网络。R\(_{T}\)、CT是测试点隔离元件。

1、对高放管的要求

(1)高放管的噪声系数要小(约5分贝)。因为高放管是整机的第一级,故它的噪声大小对整机的信噪比有很大的影响。(待续)(电视接收技术讲座编写组)
