我们用来作信号寻迹的工具，主要是机内本身的部件，如：喇叭（包括低放）、显象管（包括扫描及视放电路）和万用表。

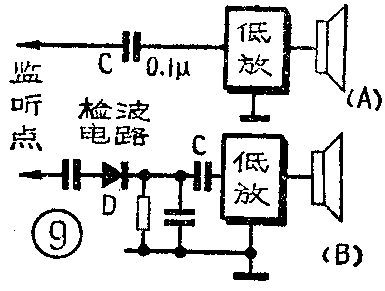

1．喇叭：频响在音频段（20赫～20千赫），利用机内低放可以将各种低频电信号转变为声音加以监听。例如音频信号、电源交流纹波电压、视频信号中包含的帧同步与帧消隐信号、帧振荡与帧输出信号等。监听时需加隔直流电容，如图9A所示。低放虽然不能监听高频信号，但我们可以特制一检波头，将高频（调幅）信号转变为低频信号加以监听，如图9B所示。可见低放既是机内伴音电路的组成部分，又可以作为检查各种电信号的工具。

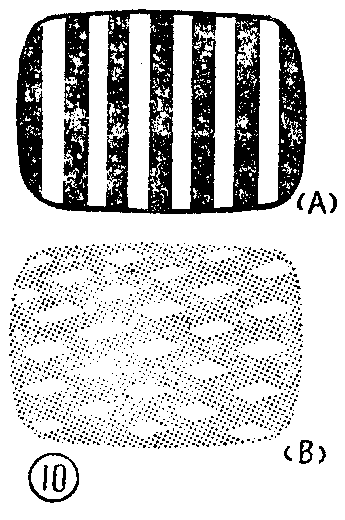

2．显象管：荧光屏显示电信号的频率范围较宽（0～6.5兆赫以上），既能显示幅度关系，又能显示时间关系（明暗及空间关系）。所以，只要我们善于把观察到的光信号“翻译”成电信号（随时间变化的规律），就可以反过来判断电信号的状态和各种电路的工作状况，显象管也就可以成为调整和检修电视机的有用工具。例如，光栅上有黑白相间的稳定竖条干扰（图10A），可能是视放自激，或行输出电路中有寄生振荡；又如光栅上有网状或点状干扰（图10B），则是高频干扰；如有不稳定的横道干扰，且随伴音的强弱而变化，很可能是伴音干扰，等等。有时我们还主动用荧光屏监测信号，方法与低放监听类似。把监测点信号经隔直流电容后注入视放基极、显象管阴极或扫描电路，再从光栅上的反应来分析被监测信号的状态。总之，利用光栅可以检查机内外某些电信号，也可以检查扫描电路的各项指标（如亮度、聚焦、线性、幅度）：利用影象则可以检查通道、同步电路的各项指标（如频—幅特性、频—相特性、灰度特性及同步范围等）。
3．万用表：万用表虽不能直接测量高频、中频电压，但它可以测量直接与中频信号等有关的直流成分或音频电压，例如测鉴频和低放输出、视频检波输出、同步分离及扫描的各测试点。对于高频信号或脉冲信号，则可以加装检波（或整流）附件，加以检测。
有了上述信号源和寻迹工具，我们就不难用信号注入与寻迹的方法（并配合以其他方法）将电路“打通”，然后由粗到细逐步完成调整工作。
Ⅱ．具体电路检测方法
1．电源
（1）通电加载：必须逐路接通，并用万用表监测，严防短路。
（2）检测低电压电源的稳压性能：外电网低至180伏，负载电流升至300毫安时，输出电压应仍能稳定在12伏左右。
（3）检测交流纹波：光栅无明显的横暗带和扭曲，说明高压纹波较小；低放交流声很小，说明低压纹波较小；进一步还可用低放分别监听电源的A—F各点，或用显象管显示A—F各点纹波。
2．低放
（1）调整直流工作点，手持改锥（手指要触及改锥金属部分）触低放输入端，正常时应有“嘟嘟”声。必要时可用收音机音频信号注入，检查其音质和音量。
（2）如有自激，可听到噪声，同时光栅上可能出现水波纹状的干扰。这时应加大负反馈量（加大C\(_{72}\)）或降低所用晶体管的放大倍数。
3．行扫描和高压
一般是逐级（行振、行输出、高压整流）接通和检查。

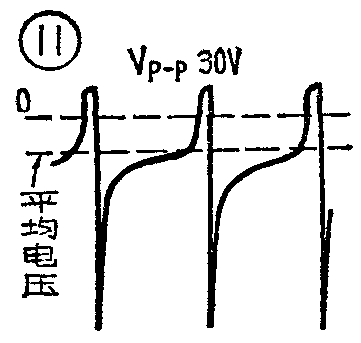

（1）行振荡级：G\(_{1}\)起振时的栅极（7脚）波形如图11所示，其平均电压为负（大于-5伏）；如不起振，则无负压。
（2）行输出级：首先判断行振信号是否到达，然后判断行输出级工作是否正常。行振荡级产生的锯齿脉冲波（图12）到达G\(_{2}\)时，将因栅流而产生负偏压（大于-15伏）。由此可以判断锯齿脉冲波是否到达。行输出级工作正常时，偏转线圈和低压包中流过锯齿形电流，其电流、电压波形如图13所示。判断行输出级工作状态的方法主要有如下几点：①观察1Z11灯丝，它的亮度直接反映逆程脉冲的幅度，正常时感应给灯丝绕组的电压约为10Vp－p/圈；②听行频叫声，行频叫声是由行输出变压器产生的，从其音调的高低可以判断行频的高低，从其音质的好坏又可判断电路的工作状况；③可在6 P 13P的板极管帽处作打火试验。由于该点逆程脉冲幅度高达6000伏左右，所以火花间隙应有3～5毫米。④就是测量提升电压，提升电压是由行频脉冲整流而来（图14），其大小反映了行输出级的工作状况，可作为特征电压，正常时约为500～600伏；⑤测量6P13P的板流，正常时约为60毫安。
（3）高压整流：试在1Z11板极打火，因该点逆程脉冲幅度高达9000伏左右，故火花间隙应有5毫米以上；在1Z11灯丝处（高压）作打火试验，火花隙应大于5毫米。

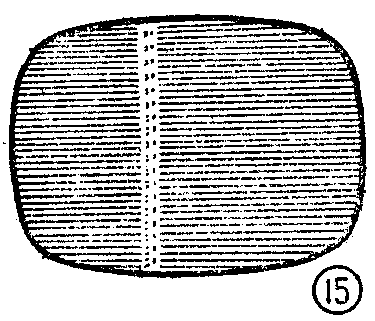

进行了上述各点调测后，就不难显示出光栅。光栅还可能有各种毛病，如线性不良、幅度不足、衔接不好（如图15）等等，这时往往要重新调整各级工作状态，或者更换元器件。
4．帧扫描
逐级检查振荡和输出级的工作状况。
（1）用低放监听：如果工作正常，在G\(_{7}\)的栅极（7）、板极（6）、G8的栅极（7）、板极(1、6)、T\(_{4}\)次级（3、4）各点应能听到“嘟嘟”声，调节帧频电位器，音调随之变化。
（2）用万用表检测：G\(_{7}\)的栅负压应为-15～-20伏左右；T4初级交流电压约几十伏，次级交流电压约1伏左右。
（3）如荧光屏上只有一条水平亮线，可用机内6.3伏交流信号住入G\(_{8}\)栅极（用1微法电容隔直流），如能拉开光栅，说明帧输出级工作基本正常，故障可能出在振荡级。此外，如用喇叭代替帧偏转线圈L13， G\(_{8}\)就成为低放，从其栅极注入人体感应信号或50赫交流信号,应听到“嘟嘟”声（如机内低放坏了，我们可以利用帧输出级作为低放来检测电路）。
（4）帧线性不良而又总调不好。这往往是帧输出变压器电感量不足（铁心截面积小或圈数少）所致；帧幅度不足则往往是偏转线圈与输出的匹配不良造成的。
5．视放
（1）用人体感应信号分别注入BG\(_{7}\)基极、发射极，荧光屏上应有黑白相间的竖条干扰或其他杂波干扰。用50～100赫交流信号注入，则是黑白相间的横带干扰。
（2）用低放监听：从BC\(_{7}\)、BG8基极注入人体感应信号，在视放输出点（G）应能监听到“嘟嘟”声或电台声；当电视台信号到达时，也可以听到“嘟嘟”声（帧同步信号等）。
（3）用电视台信号检查视放的频率特性和灰度特性，最好是在播测试图卡时配合调整对比度与本振微调等进行。如本机通道特性不良，也可以借助另一整机通道送出的视频信号来调整视放。
6．高频头、图象中放、视频检波
（1）用低放监听视频信号（实际上是视频信号中所包含的帧消隐和帧同步信号）：在BG\(_{7}\)基极应听到“嘟嘟”声，表示有信号到达。用同样的方法还可追踪各点的视频（同步）信号。当检波电路有毛病时，可以另设检波电路监听VII点的信号。
（2）谐波法：如有调整收音机用的信号发生器，可将短波段的高频调幅信号逐级注入图象中放，利用其高次谐波检查电路。电路通时，荧光屏上应有横道干扰，喇叭中有单音。
（3）替代法：利用已经调好的高频头（例如其他整机的）所送出的中频信号来调整本机的图象中放和视频检波电路，或者反过来利用已经调好的图象中放和视频检波电路来调整本机的高频头，都可使调整简化。

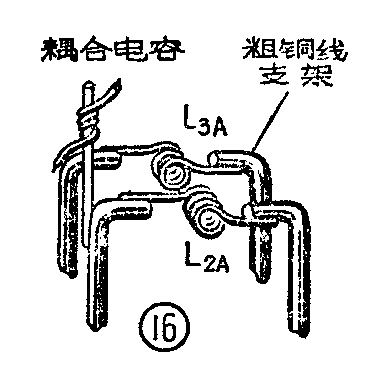

（4）高频道的调试：不少读者反映第八频道难调。这是一个有普遍性的问题。我们认为高频道的调试应注意下列几点：第一，必须在调好低频道的基础上再调高频道，而且应使低频道的灵敏度较高。有了高增益、性能良好的中频通道，高频道就比较容易调出来。如果中放增益很低，这样低频道虽可收看，高频道却很难收到。第二，必须将本振调好。这是能否收到图象的关键。在接收条件较好的地方，只要把本振调好，不用高放级即可收到图象。为此，本振晶体管的性能不要太差。如果本振太弱或根本不起振，可改用下差频（即本振频率比信号频率低一个中频），本振线圈圈数允许上、下略加变动，或配合拉伸、压缩以保证覆盖。第三，高放负载与混频输入线圈的安装，如图16所示（L的脚注A是指高频道，B是指低频道）。为了保证耦合量，也可采用电容耦合（自制拉线电容）。为了使调谐准确，L\(_{2A}\)、L3A的圈数允许略加变动，并适当调整长度，以保证覆盖。第四，从高放（或混频）输入回路引出的导线就起着天线的作用，其长短和方位对接收电视信号的强弱影响很大。如引线不当，再接什么室外天线也没有用了。所以，在接收条件好的地方，可以拉根引线当天线。在接收条件不好的地方，最好将天线输入由75欧改变为300欧，再用300欧平行馈线连接室外天线。第五，收到电视信号后，可仔细调整高频头、中放各级的线圈、中频变压器（包括Q值调整电阻），以及直流工作点，使增益提高，接收质量好。
本机高频头的高频道增益低，除了调整方面的原因之外，还有器件质量问题（晶体管、电容等）、工艺问题（引线分布参数、焊接质量等），以及结构问题。特别是所用KB型波段开关分布电容和高频损耗都大，必定使高频道增益降低。所以，要想大幅度提高高频道的增益，必须对电路和结构加以改进。根据我们实验的结果，将高放级改为宽带输入和共射共基电路，用琴键开关代替KB型波段开关或者采用开关二极管作频段转换（参看本刊1976年第4期），都是有效的方法。
7．伴音中放与鉴频器
（1）用人体感应信号逐级注入，初步检验电路是否“通”。
（2）用万用表检测：当伴音信号到达时， C\(_{64}\)两端的直流电压约为0.1～1伏。
（3）用电视台信号检查调谐情况：在兼顾声、象的条件下，配合微调本振频率及B\(_{1－11}\)谐振频率，使伴音的音量大，音质好，蜂音小（必要时需改动L、C之值）。同时要使声、象干扰最小。但应注意:声音干扰图象有时是由电源内阻太大或机振引起的，这时干扰大小将随音量而变。
8．同步
常见的问题有：行、帧都不同步；对比度较强或较弱时不同步；行不同步或扭曲；帧不同步或抖动，等等。一般应从下列几方面检查：通道特性；同步分离和鉴相特性；积分电路和鉴相器工作（包括同步信号和比较电压的极性是否正确）；行、帧振荡器工作；电源纹波和其它干扰（如行辐射等）情况。限于篇幅，我们不可能对具体问题进行分析，只能简单介绍一下一般 的检测方法。

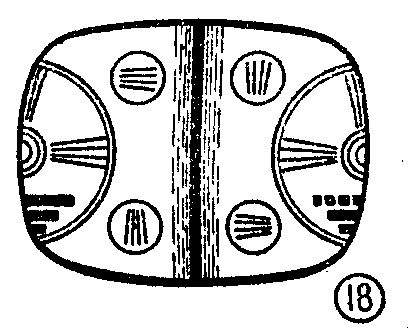

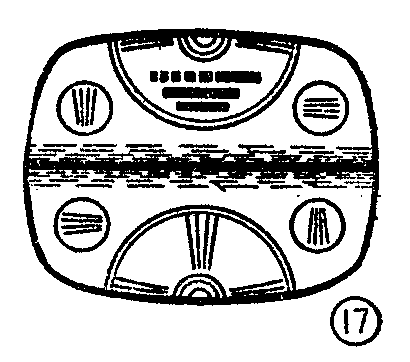

（1）检测视频（同步）信号通过各级的情况：用低放监听，从BG\(_{7}\)基极直至G6板极和C\(_{1}\)05两端（断开与T3的连接），应能听到均匀的“嘟嘟”声，说明同步信号已到达。或用万用表检测，如C\(_{5}\)的栅负压为-1～-20伏；G6的栅负压为-1～－3伏，也说明同步信号到达。用显象管也可检测，即观察帧（或行）的逆程灰带（图17、18），图中黑带表示同步头，整个灰带表示消隐信号，如黑、灰带分界鲜明，亮、暗均匀，则表示同步，消隐信号基本不失真。
（2）检查帧（行）振荡级：如调节帧（行）频电位器可以达到瞬时同步，说明振荡器工作基本正常。
（3）检查电源纹波和其他干扰，可以从低放、视放和光栅看出。
（4）检查通道特性：此项检查比较困难。如果适当调节对比度、本振微调和天线方位才能达到同步，稍有变化即不同步，很可能是通道不良或幅度分离级的灵敏度不足。必要时可采用替代法判断通道特性是否良好。

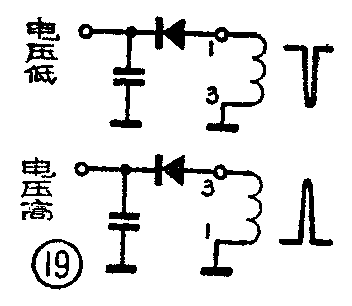

（5）检查比较电压相位：比较电压的相位不对时，图象成左右两半幅，中间是一条逆程灰带（图18）；也可用整流法（图19）判断逆程脉冲相位，脉冲为正时，整流电压可达200伏左右；脉冲为负时，整流电压只有几十伏；没有脉冲时，整流电压为零。
总之，同步调整涉及的面较广，需要耐心和细致地进行。
最后还应特别强调一下，要注意制作工艺、元器件的挑选、老化和焊接质量等等，否则会给调试带来很大的困难。（北京师范学院物理系）
