（北京师范学院物理糸无线电教研室）本刊1974年第九、十期连续发表《混合式九寸电视机的制作和调整》一文之后，很多读者来信询问制作和调整中遇到的问题，现仅就其中的几个主要问题提出我们的看法，供同志们参考。
一、制作中的几个问题
Ⅰ.结构和布局

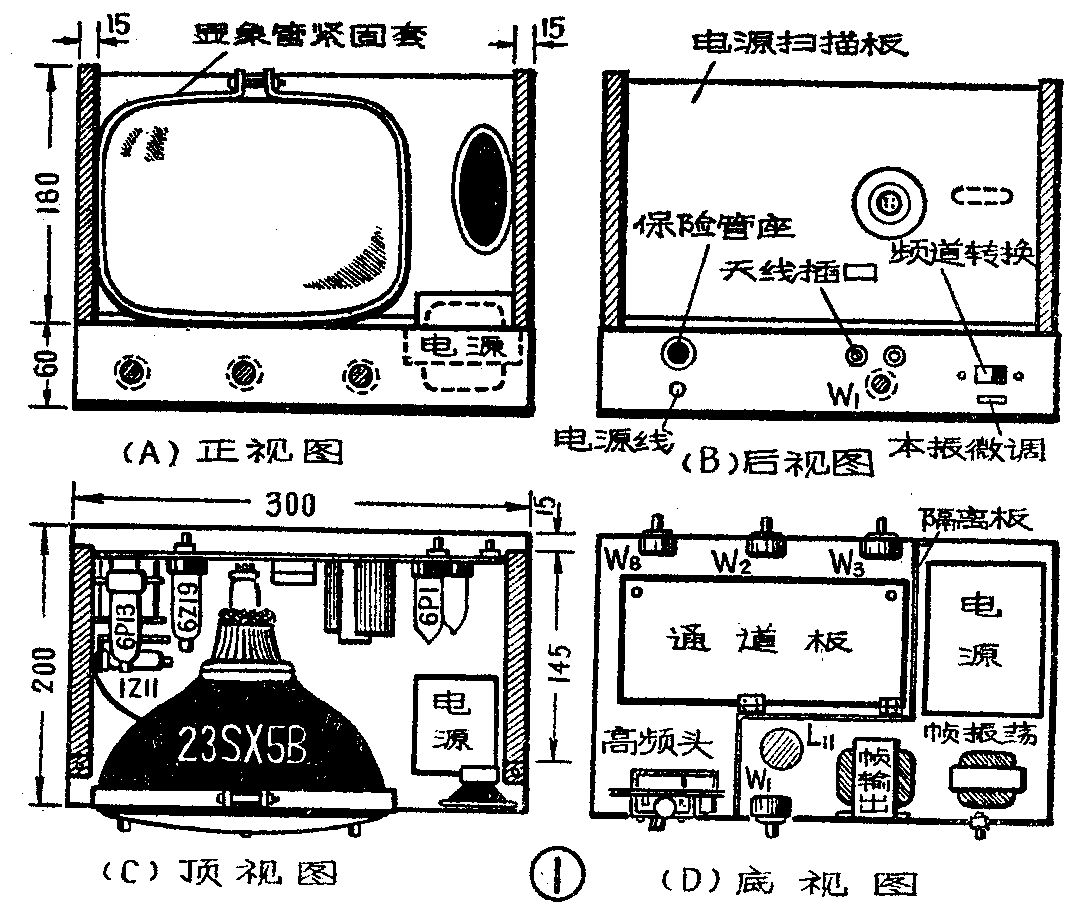

图1是本机结构和布局的示意图。图中的显像管紧固套，用螺钉固定在铁底板上，它是用宽20mm、厚1.5～2mm的铁皮制成的，内垫1～2mm厚的胶皮带（如自行车内胎，或布带。高频头用两个M\(_{3}\)螺钉固定在铁底板后侧。通道板一侧用合页固定在隔离板上，另一例用两个M3×40螺钉固定在铁底板上。高频头与天线、通道板间的连接，如果没有同轴电缆，可以采用普通导线，但不要用一般收音机的屏蔽线。电源与扫描板上的电解电容用电容器卡子固定。电子管管座则直接焊在印刷板上，但管脚下部最好剪去一半（图2）以便焊接。
Ⅱ．线圈、变压器的制作和代用
1．高频头
（1）六～十二频道的线圈数据补充如表Ⅱ'。
（2）75Ω—300Ω平衡—不平衡变换可以采用多种方法。例如：采用同轴电缆、空心线圈、双孔磁心等，可参考《电视机的原理和维修》、《晶体管黑白电视机原理和调试》两本书。采用这种变换时，应将W\(_{1}\)取消。
（3）代用：如果没有KB型波段开关，可以用琴键开关、小型旋转式波段开关（这种可作成多频道的）等代用，但印刷板布线及线圈数据要作相应改动。
2．中频变压器
（1）绕制方法：1974年第9期第13页表Ⅲ＜接线图＞一栏中的中频变压器脚为底视，顺时针数（图3）。绕制时则是顶视，顺时针密排绕，其内外层和起始点在绕制顺序一栏中已说明。鉴频线圈2×9匝双线并绕的方法如图4所示。

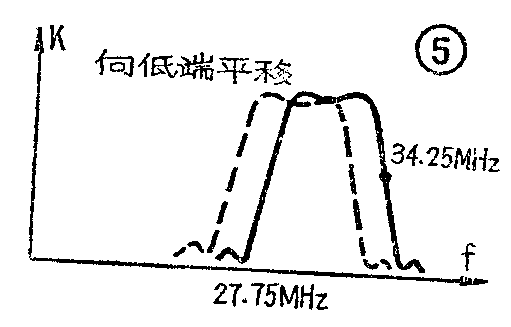

（2）代用：如无晶体管收音机短振，也可用中振或中频变压器改绕，但高频损耗大，Q值低，用于放大器（特别是图象中放和混频级）则增益低，用于吸收回路时吸收深度不够。既影响整机灵敏度也影响接收质量，所以是勉强可用。此外，收音机中振或中频磁心导磁率较短振的为高，所以要达到同一谐振点，应注意把绕线圈数按比例略微减少（约1/10～1/5，如8T→7T）或者将谐振电容略微减小（约1/5）。在业余制作的条件下，我们往往采用本振跟踪中频的方法，中频频率的选取并不严格。所以B\(_{1—6}\)回路的数据也可不动，这样调整出来的中放频率特性可能整个向低端平移（图5），这并不影响接收效果，只需将本机振荡频率作相应的变动达到跟踪即可。例如图象中频由34.25MHz移至30MHz、伴音中频由27.75MHz移至23.5MHz，则本机振荡频率（以二频道为例）由92MHz变为87.75MHz。
如有售品晶体管电视机的成套中频变压器，只要电路程式、尺寸大小相同，原则上可以代用，但需注意接脚顺序、谐振电容等是否相同？如不同应作改动。
3．行输出变压器
（1）工艺和结构：图6是本机行输出变压器的结构示意图。其中，低压包每层约绕65圈；高压包每层约绕45圈，绕后能用环氧树脂或硅橡胶封灌当然好，没有条件不封灌也照样可以用，最好不要用腊封灌或浸低绝缘强度的漆。
（2）关于数据：行输出变压器的设计主要考虑以下几点：i，行输出管的管型、工作状态、输出阻抗及其与偏转线圈、阻尼管的匹配；ii，所需偏转功率、高压及引出逆程脉冲的大小。我们给出的只是一组实验数据，并非不可变动。相反，可以根据存在的问题因地制宜加以变动。例如，高压低可适当增加高压包圈数；提升电压过高，阻尼管接入的抽头点可以下移；行幅度不足可改变偏转线圈接入的抽头点。如果手头只有晶体管电视机的低阻行偏转线圈（四股并绕40圈，两组并联或串联），只需如图7A、B，所示在行输出变压器上加绕一组线圈后再将偏转线圈接入即可。同样，如果行输出管型变了，行输出变压器的数据也要作相应的变动，等等。总之，不管偏转线圈和电子管怎样变动，我们都可以大略估计一下数据变动的趋向，并通过实验（抽头组合）方法达到基本匹配，使行输出级工作状态基本正常。

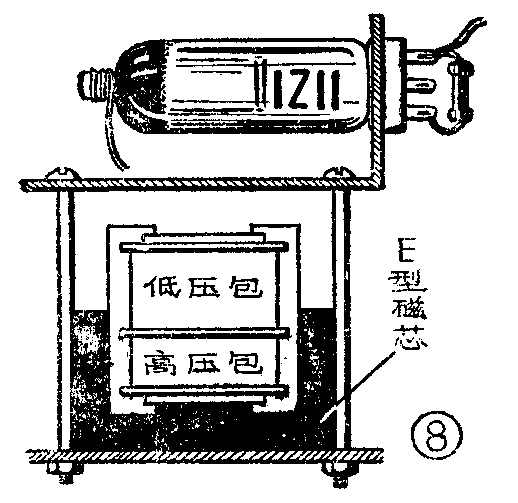

（3）磁心代用：如果没有U\(_{12}\)磁心，可用U16或E型磁心代用，数据基本不变。图8为E型磁心行输出变压器结构示意图。用磁棒制作行输出变压器的方法请参看本刊1974年第3期《自制行输出变压器》。
4．帧振荡和帧输出变压器
（1）帧振荡变压器：铁心截面和初次级圈数比大些或小些都可用；硅钢片改为铁淦氧磁心也可行；甚至截面大些的晶体管收音机输入变压器也勉强可用。注意相应的元件参数（C\(_{1}\)06、R112、W\(_{5}\)等）要变动。
（2）帧输出变压器：可用电源或灯丝变压器改绕（只改次级）；有的可以不改绕就直接代用，但需将帧偏转线圈由串联改为并联。帧输出变压器的铁心截面不要太小（应不小于16×28mm\(^{2}\)），否则会影响帧线性。
Ⅲ．电子管的代用
1．行输出管：6P13P可用6P1、6P14、6F3、FU－32等代替，但须注意管脚和管座的配合，供电电压，以及行输出变压器的数据变动等问题。
2．阻尼管：可用6Z4代替6Z19，但灯丝需单独供电，并加保护电阻（详见本刊1975年第七期《小型电视机电子管的选用》）。也可以用几个晶体二极管串联代替6Z19（例如2DL或2CN型的二极管），其要求是：反压高于4000伏，工作电流不小于300毫安，正向压降较小，频率特性较好。串接时，注意用电阻均压，或者将二极管固定在绝缘性能较差的纸板上，利用纸板本身的漏电阻均压。
3.高压整流管：1Z11可用两个1Z1B串联或用高压硅堆代替。
4．帧振荡与行振荡管：6N1、6N2、 6N11等双三极管都可通用，但元件参数可能略有变动（如C\(_{9}\)0、R90、W\(_{4}\)、C106、R\(_{112}\)、W5、R\(_{111}\)等）。
5．帧输出管：6P1可用6P14、6P15，或6N1、6N2（双三极管并联）等代替，但帧输出变压器初次级的圈数比和元件参数都要作适当的变动。
6．同步分离管：6J1～6J5都可用，但效果略有差别；用6A2时，线路可参考825－2型电视机线路改动。当然，将同步分离电路改为晶体管电路也是完全可行的。
Ⅳ．线路的简化和组合
1．简化
（1）可将AGC电路及W\(_{1}\)、W2取消，只保留手动增益控制电位器，装在面板上作为对比度控制旋钮。
（2）视放输出级的保护二极管D\(_{2}\)、D3可以取消。
2．组合：本机高频头可用于普通电子管电视机；通道板可用于晶体管电视机；扫描、同步电路可以配接直放式通道（电子管或晶体管）。
二．调整中的几个问题
Ⅰ.基本思路和方法
我们把调整电视机的基本思路和方法概括为：由粗到细，从现象到本质，在运动中认识和掌握对象。“由粗到细”，就是先打通电路，后达到指标。“从现象到本质”，就是要根据电视机的基本现象〔主要是声（伴音）、光（光栅）、影（图象）、电（电流、电压)〕了解电路的工作状况。“在运动中认识和掌握对象”，就是要用适当方法使电视机的基本现象发生变化（通过矛盾的斗争和转化），加以比较，从而进一步认识和掌握电路的工作状况，以便克服障碍达到调机指标。
调机的具体方法很多，例如调整和检测直流工作点，信号注入与寻迹，直觉法，切断法（或短路法），替代法等等。我们重点介绍信号注入与寻迹法。
“信号注入法”，就是用注入信号的方法（一般是由后往前逐级注入）来检查工作情况，看在哪一点注入信号时反应不正常，从而判断问题所在。“信号寻迹法”则与此相反，它是寻找信号在哪一点上没有输出，从而判断问题的所在。实用中必须把两者有效地结合起来，才能获得良好的效果。使用信号注入与寻迹法，就必须既有信号源，又有寻迹的工具。我们采用的信号源主要是以下几种：（1）人体感应信号：注入的方法是手拿镊子或改锥直接接触注入点。信号频率范围低至几十赫，高达兆赫以上；（2）机内50赫（或100赫）交流信号，注入时应加隔直电容；（3）电视台信号。主要是高频的全电视信号和伴音信号，如采用替代法还可引出中频和视频信号；（4）专用信号发生器发出的信号（包括调收音机用的高频调幅信号）。 （待续）
