行、场均不同步

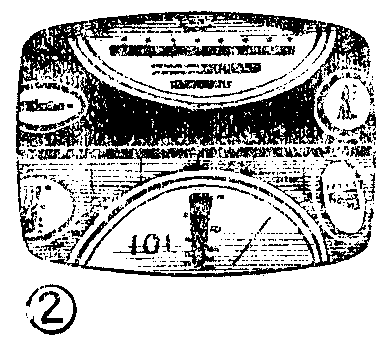

“不同步”是指荧光屏上未能呈现一幅稳定的图象，而是一些斜影条、杂乱花纹或上下翻滚的图象等。有“行不同步”、“场（帧）不同步”、“行、场（帧）均不同步”三种情况，具体反映在屏幕上的现象是不同的。一般说来，“行不同步”表现在屏幕上有斜影条、复杂的花纹如图①，但在垂直方向上是稳定的，即不是向上或向下翻滚。“场不同步”的现象是在屏幕上能呈现图象，但在垂直方向上不能稳定，图象或向上或向下翻滚如图②。“行、场均不同步”的现象是二者皆有，即不但出现斜影条或花纹，而且还上下翻滚。
区别不同步的性质，对判断故障部位有重要的作用。利用“行频”或“场（帧）频”调节旋钮，反复调节、仔细观察，可以区别开不同步的性质。
行、场均不同步，故障一般发生在同步分离级。可用示波器检查同步分离级及测量同步分离级的直流电压（参看本刊今年1、2期合刊第33页电路图）。

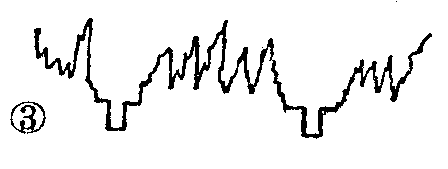

用示波器测量、观察同步分离管的基极，应有如图③所示的全电视信号，幅度约1伏峰—峰值。如基极没有这样的波形，应测量预视放管的发射极。如预视放管发射极信号不正常（幅度小等），故障在预视放前各级，其检查方法与无图象或图象谈的检查方法一样，这里不再重复。
如果从预视放管发射极上测得的波形正常，而同步分离管基极波形不正常，就应检查预视放管发射极到同步分离管基极的连接线路及有关元件，如电阻R\(_{5}\)03及电容C501、C\(_{5}\)02是否开路，特别是C502损坏的可能性比较大。

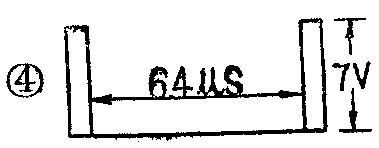

如果同步分离管BG\(_{5}\)01基极波形正常，就应测量其集电极波形。集电极应有如图④所示的同步脉冲波形，幅度约有7伏左右。
造成行、场不同步的常见故障有三种情况：
1．行、场均不同步一般是同步分离管损坏。可从测量同步分离管的各极电压来判断。同步分离管各极正常电压值大致如表1所示。
有无信号 各极电压参考值（伏）
E B C*
无信号 12 11.7 1～3
有信号 12 12.5 4～6
I\(_{ceo}\)小的晶体管集电极电压可小于0.5伏。
如果电压不正常可拆下分离管进行测量，常见有E、B极间短路，E、C极间短路及开路性故障，可换管试验。

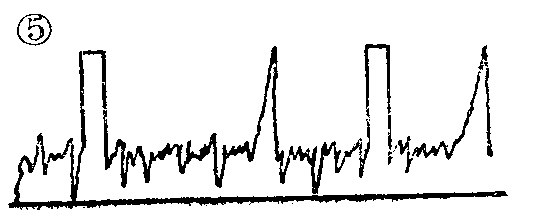

2．同步脉冲切割的不清楚，在间隙中夹杂有干扰脉冲或视频信号也被切割出来，如图⑤所示。这可能由于：
①输入全电视信号幅度不够。
②同步分离管BG\(_{5}\)01穿透电流大。
③电容C\(_{5}\)01、C502漏电等引起。
BG\(_{5}\)01管穿透电流大，集电极电压就偏高。C502漏电，电路就不能正确地箝位，切割就不清楚。有时加大抗干扰电路中电容C\(_{5}\)01的容量（由0.022～0.047微法），可以改善同步切割的情况。
同步脉冲切割不清楚，不一定同时影响行、场均不同步，往往对行同步影响更大一些，造成图象部分扭动。
3．同步脉冲幅度小是由于：
①同步分离管开关性能不好。
②由于帧同步放大管BG\(_{5}\)02E、B极之间短路，而使同步分离管集电极输出脉冲幅度减小，影响行同步，呈S形扭动，同步范围很小。但此时帧放大管集电极仍然有同步脉冲输出，并不太影响帧同步。
③行鉴相管E、B极间短路也会使同步分离管集电极输出的脉冲幅度小，此时行鉴相管E、C两极输出的脉冲波形也很小，行S形扭动不稳，对帧同步影响也不大。
前面谈及由于预视放输出波形幅度小，而使同步分离切割不好。但是在许多场合下，还由于预视放输出波形中同步头子缩短，而使同步分离切割不清。同步头缩短是由于自动增益控制（简称AGC）电路发生故障，使AGC不能正常起控，造成信号幅度过大，在中放后级中，因进入晶体管的非线性区发生限幅作用，而将脉冲头子削去或缩短。这表现为弱信号能正常同步，而强信号就同步不稳。
自动增益控制电路是否发生故障可按下列方法进行检查：
测量第一中放基极电压，在无信号时应在2伏左右。而当有信号输入时，电压明显上升，能上升到3～5伏。试验时，可将高频头输入的中频信号断开（即将高频头到中放的电缆头拔下）或将高频头的频道开关置于空闲频道上。如输入信号变化时，第一中放管基极电压不变化或变化不明显，就是AGC电路有故障。
自动增益控制电路的脉冲键控级常见故障有：
①行输出变压器到AGC电路之间的引线断，无键控脉冲送到键控管（BG\(_{4}\)01）。键控管BG401是靠逆程负脉冲送到集电极而导通的，无负脉冲送入键控管，在应当起控时，不能正常导通，遇有强信号时，AGC电路就不能正常起控。这可用示波器测量二极管D\(_{4}\)01负端有无键控脉冲，脉冲幅度一般有15伏峰—峰值左右。也可测量集电极直流电压，有键控脉冲时，电压为负值。
②脉冲键控管坏，无法正常起控。
③二极管D\(_{4}\)01开路，键控级也无法起控。
④预视放管发射极直流电位过高或键控管BG\(_{4}\)01发射极电位过低，使键控管起控过迟。严重时还会引起同步头缩短。
自动增益控制电路直流放大级BG\(_{4}\)02常见故障有：
①直流放大管BG\(_{4}\)02坏，第一中放管基极电压只靠电阻R409与R\(_{4}\)07分压获得为固定值，强信号时不能上升。
②电容C\(_{4}\)03开路或虚焊，这时直流工作状态正常，但有脉冲的交流分量送入中放级，会干扰图象信号，造成图象扭曲，而且灰度有明显差异。
③无信号时，第一中放基极电压过高是由于BG\(_{4}\)02管穿透电流大或R409、R\(_{4}\)07比例不当，需重新调整。
直流放大级BG\(_{4}\)03常见故障有：
①BG\(_{4}\)03管穿透电流大，使高放AGC电压增高。
②BG\(_{4}\)03管损坏，高放AGC不能起控。
③自动增益控制电位器W\(_{4}\)01调节不当，使高放AGC起控过早，增益减少，而且信号杂波比减小，画面干扰大。
④电容C\(_{4}\)03（20微法）开路或无容量，会形成左右一边黑一边亮。
⑤AGC不起作用时，除引起同步不稳外，还会引起图象信号过强。
以上除介绍同步头缩短使强信号同步不稳的故障外，AGC电路的其他一些故障也一起介绍了。
行不同步
遇到行不同步，首先可以调整一下行频微调电位器W\(_{7}\)02，看是否因W702调节不当或接触不良引起。另外检查一下行频电位器W\(_{7}\)01是否有引线断或接触不良的情况。
经上述检查之后，再检查自动频率控制（AFC）电路及行振荡电路。
1．自动频率控制电路
行鉴相部分的故障在行不同步的故障中占有较大的比重，常见的故障情况有以下几种：

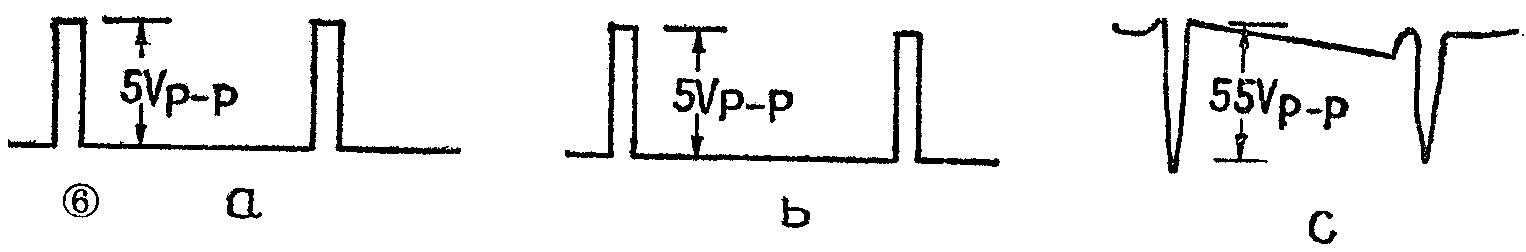

①行鉴相管BG\(_{7}\)01坏，检查的方法是可先测量BG701管基极、发射极、集电极波形，正常波形如图⑥a、b、c所示。
如果同步分离级工作正常而鉴相管基极波形不正常，一般为电容C\(_{7}\)01开路；如鉴相管基极波形正常，而集电极、发射极无输出脉冲或脉冲幅度很小，一般为鉴相管BG701坏。但其他元件损坏，也可能使鉴相管集电极或发射极无输出，可拆下晶体管测量或检查其它元件。

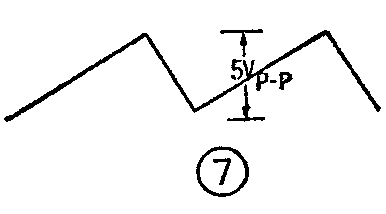

②行输出变压器的自动频率控制（AFC）绕组有故障，AFC电路中无逆程脉冲输入，不能正常工作。测量C\(_{7}\)06下端应有150伏峰—峰值左右的逆程脉冲，经积分电路后（在D701与D\(_{7}\)02的交点上）应有5伏峰—峰值左右的锯齿波，其波形如图⑦。
如果这一部分波形不正常，应检查行输出变压器有关绕组及C\(_{7}\)08、R709。
③行鉴相部分有些元件也容易损坏，如二极管D\(_{7}\)01、D702特性变坏，电容C\(_{7}\)02、C703开路，行就不会同步，积分电路中的元件损坏都会引起行不稳。如C\(_{7}\)05开路会影响同步不稳，C707漏电或容量下降，会引起图象顶部S形扭动。还可能因R\(_{7}\)01及R712的阻值变动引起。

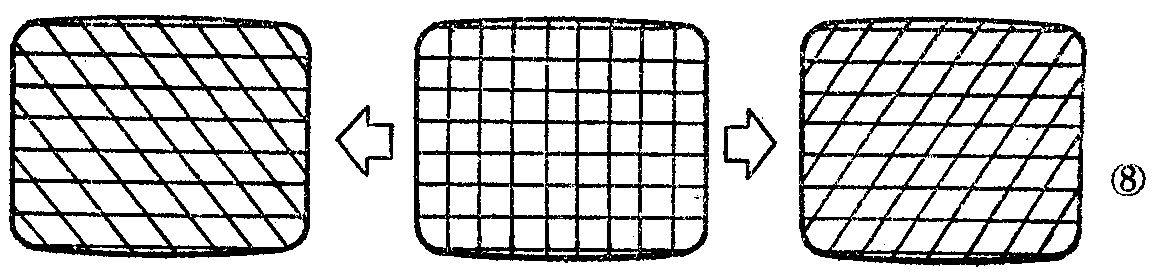

鉴相管损坏或AFC无逆程脉冲引起的行不同步现象，特点比较明显，容易鉴别。在调行频电位器时，方格图象的竖条会左右转动，变成菱形如图⑧。有时图象会出现水平移动（如帧不稳一样），有时会把图象分成两个半幅。有些零件损坏引起行不同步的现象较轻微，可能仅仅是图象部分扭动，并不是整幅图象不稳。
2．行振荡部分故障
由于行振荡部分的故障引起的行不同步常见有以下一些：
①行振荡管性能不好，有时工作一段时间后就不稳定，引起不同步，一般换行振荡管就可以解决。
②行自由振荡频率偏离，超出正常同步范围。如果调节W\(_{7}\)02电位器解决不了，就应测量行振荡的波形，观察行振荡的周期及脉冲宽度，如相差较大应调整C709、C\(_{71}\)0。
如行自由振荡频率太高，图象影条向右下方斜，太低则影条向左下方斜，如图9。
③二极管D\(_{7}\)03性能变坏也会影响行不同步，有时行频不对调整R714（由820—470欧）也可以解决。
④稳频线圈没有调好。
3．由于其它原因引起的行不稳定：如电容C\(_{5}\)04开路，有其它信号进入同步分离级，也会影响行水平不稳或方格扭斜。
有时干扰比较大，加大电容C\(_{5}\)01的容量也可以解决行不稳的问题。
场不同步
英雄228—1型电视机，在正常情况下调节场（帧）频电位器W\(_{6}\)02，在比较大的范围内均能使场稳定同步。若达不到要求，可先调节场（帧）频微调电阻W601，看能不能恢复稳定，如调节无效说明场同步有故障。常见有三种情况：
1．若调节场频电位器W\(_{6}\)02在某一处能同步，或暂时同步，说明场振荡部分工作正常，主要是场同步放大级或积分电路有故障。
①场同步放大管（BG\(_{5}\)02）损坏，集电极无输出脉冲。
②电容C\(_{5}\)03开路或容量减小，同步分离脉冲无法到达同步放大管的基极。
③积分电路元件R\(_{6O1}\)、R602开路或脱焊，C\(_{6}\)01、C602开路或漏电。
2．调节场频电位器W\(_{6}\)02基本无效，图象稳不住。这是场振荡部分有故障，场频变了，超出正常的同步范围。其原因可能是：
①场振荡管性能不好，工作不稳定。
②电位器W\(_{6}\)01接触不良。
③场振荡变压器局部短路。
④电容C\(_{6}\)05或C604开路或容量变小。
⑤二极管D\(_{6}\)01性能变坏。
3．有时出现场（帧）跳动不稳，如英雄228—1型机由于场振荡变压器R\(_{6}\)01接触不良所引起的故障，可换一只变压器试验。(上海国光口琴厂 黑龙江商业学校电视机维修专业)
