南京牌703型电视机是我厂1974年试制成功的全电子管23厘米小型电视机。本刊1975年第7期《小型电视机电子管选用》一文中已介绍了它的线路图，现根据读者来信，对它的装置有关问题，作一些补充说明。为了缩小整机体积，底板由二块金属板组合成┴式结构。大底板为卧式、安装扫描和电源等部分，高频头也安装在这块底板的右前方，见图①。通道、伴音等部分安装在另一块铁板上，见图②，它直立在大底板的右侧，见图③。
高频头

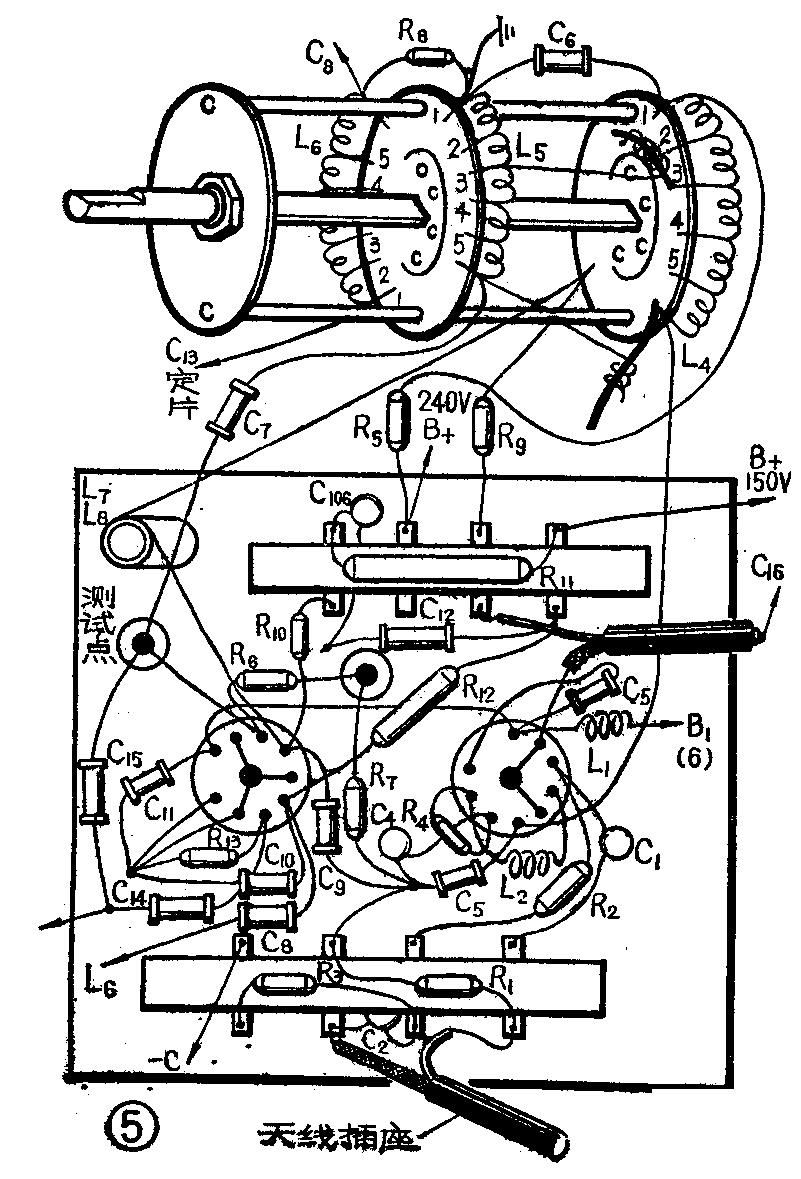

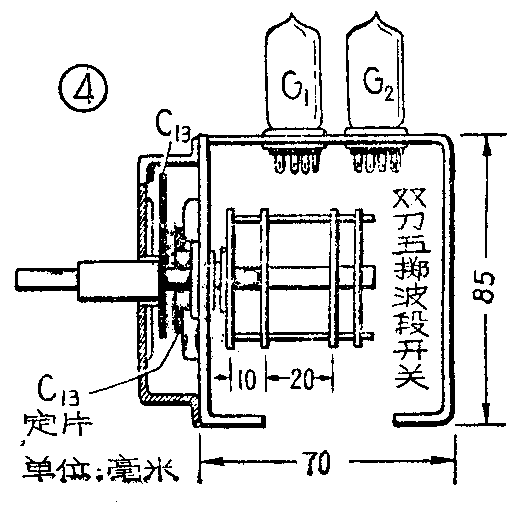

高频头（调谐器）采用波段开关式，结构和排列图见图④、⑤。频道的转换是由波段开关逐段短路电感来实现的，在第一频道时各开关片子不短路，使用全部线圈，当转向较高频道时，开关逐段地短路各组线圈。为了减少开关片数，天线采用不调谐输入，波段开关采用普通二层双刀五掷波段开关，用其中三刀分别转换高放屏极线圈L\(_{4}\)、混频栅极线圈L5和振荡线圈L\(_{6}\)（请参看1975年第7期第15页电路图）。
高频放大由G\(_{1}\)（6N3）担任，采用阴地一栅地式电路。天线信号经G1放大后送到视频器栅极，其耦合回路采用电容耦合双调谐网络，故为双峰频率特性，改变耦合电容的容量即可改变高放的带宽。为了使高低频道有一致的带宽，采用了两个耦合电容。当开关拨至5、4频道时，用上端的耦合电容，当开关拨至3、2、1频道时，下端的耦合电容也接入线路，增加了耦合电容的容量，使低频道的带宽得到保证。耦合电容的容量约为0.5～2P，可用φ0.31毫米丝漆包线在φ1.2毫米漆包线上绕3～7圈而成，两根线的线头各为电容的一端，分别焊接在开关片上，调试时可增减圈数，调好后用胶粘牢。

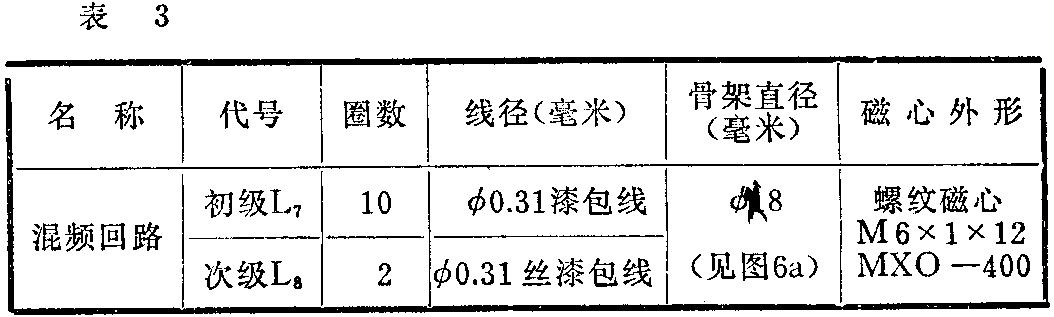

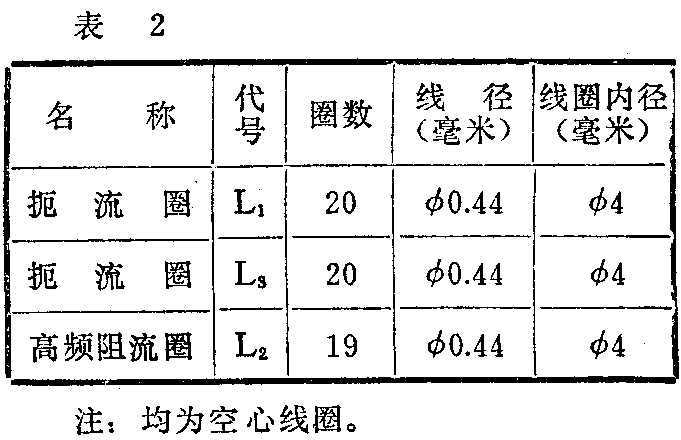

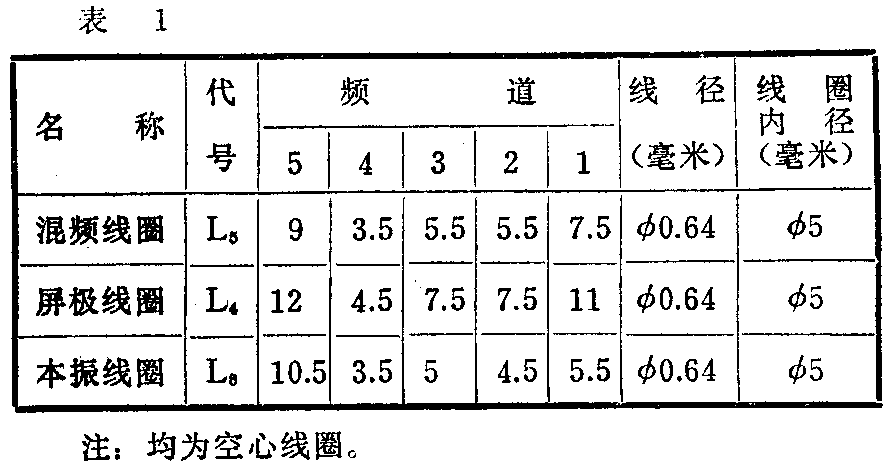

振荡级采用三点电容反馈式。L\(_{6}\)为本机振荡线圈。R8（3.3K）为阻尼电阻（原图误为33K），使振荡稳定和不致太强。C\(_{15}\)是本振和混频器栅极的耦合电容。高频头线圈数据见表1、2、3。
通道

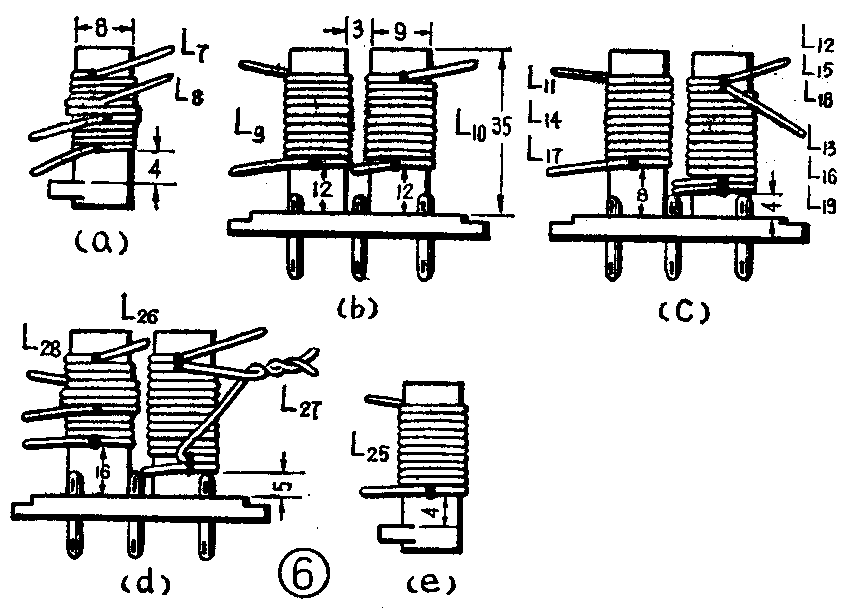

通道共有三级中放，采用参差调谐式，三个调谐回路依次调谐于30MH\(_{Z}\)、33.25MHZ、32MH\(_{Z}\)。级间耦合采用双线并绕紧耦合回路，由于初次级直流电位很高，采用丝漆包线绕制。为了获得所需的频率特性，用四个吸收回路，分别调谐于37、35.75、26、27.75MHZ。
第一中放与混频器之间，用L\(_{1}\)0和G2、G\(_{3}\)的分布电容组成一个π式网络，谐振于34.25MHZ，给出一个单峰特性，G\(_{2}\)混频级的屏极调谐回路L7、L\(_{8}\)调谐于30MHZ，也给出一个单峰特性。这两个回路组成一个带通滤波器，它和三级中频回路一起，决定中放的总合特性曲线。
高放管G\(_{1}\)和中放管G3、G\(_{4}\)的放大量由对比度控制电位器W1控制，相应的接线应接至电位器W\(_{1}\)中心头（-C）上。
L\(_{2}\)0和C26、C\(_{27}\)是中频滤波网络，为防止中频谐波辐射，应装置在屏蔽盒内。L20的数据和绕制方法与L\(_{1}\)相同。电路图中的“符号为测试点。
视频放大由G\(_{6}\)（\(\frac{1}{2}\)6N2）和G7（6J5）组成，6J5也可用6J9代替，不必变更元件数据，只须将管座和接线作相应变动。G\(_{8}\)是伴音中放管。由于检波器采用比例鉴频器，具有一定的限幅性能，因此省去了限幅级，采用一级中放。
扫描
场同步分离由G\(_{1}\)0（\(\frac{1}{2}\)6N1）担任。R35为同步与视放的隔离电阻。C\(_{48}\)和R50为高频滤波电路，滤除高频干扰。R\(_{52}\)和C105组成积分电路，积分后的负极性垂直同步信号经C\(_{54}\)加至G11栅极。
场扫描由G\(_{1}\)0（\(\frac{1}{2}\)6N1）和G11（6P1）组成不对称屏栅多谐振荡兼输出电路。正反馈网络由R\(_{58}\)、R54、R\(_{57}\)和C50、C\(_{7}\)0组成。由C53、C\(_{52}\)和R60、W\(_{5}\)组成积分反馈网络，从G11屏极负反馈至栅极，是改善场线性的。这种电路在调试时，反复调整R\(_{58}\)、R60可使场线性和稳定都达到最佳。 （待续）(南京木器厂电视车间 郑诗卫 韩惠仁)
