2．微分电路

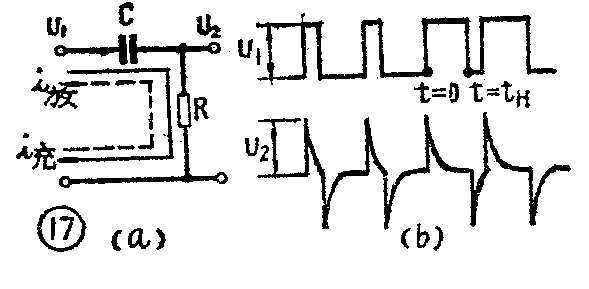

从复合同步脉冲中分离出行同步脉冲，一般采用图17a所示的RC微分电路来实现。它形式上和低放中的RC耦合电路一样，但耦合电路里的RC时间常数远大于信号的周期，而微分电路中的RC时间常数远小于行脉冲的宽度（即RC《t\(_{H}\)）。一般取RC《0.1tH。实际上，它是一个高通滤波器。

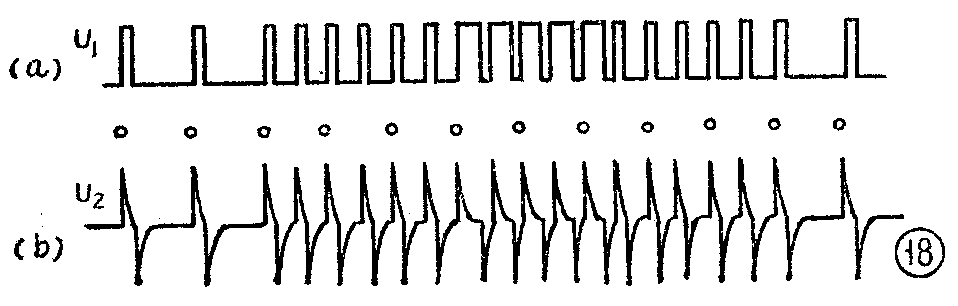

如果把复合同步脉冲（图18a）加到微分电路的输入端，在其输出端得到的是一系列正、负尖脉冲，如图18b。从中可见：正尖脉冲，对应着每个行同步脉冲的前沿，而在前均衡脉冲到后均衡脉冲之间，正尖脉冲多了一倍（参看1975年本刊第6期13页图⑤），但多余的正尖脉冲是在行扫描正程的中间产生的，对行扫描振荡器不起同步作用，对正常工作没有影响。只有与行周期有整数倍的正尖脉冲，才有同步作用（如图18b中标有圆圈的正尖脉冲）。这样一来，利用微分电路，就可以从复合同步脉冲中分离出行同步脉冲。至于负尖脉冲，可以利用限幅器切除。
应该指出，通常外界干扰具有较高频率，因此它很容易通过微分电路，使行同步受到外界干扰的破坏。所以在电视机中，一般很少直接用微分电路输出的行同脉冲去直接控制行扫描振荡器，而是采用自动频率调整电路来控制。
同步分离电路实例

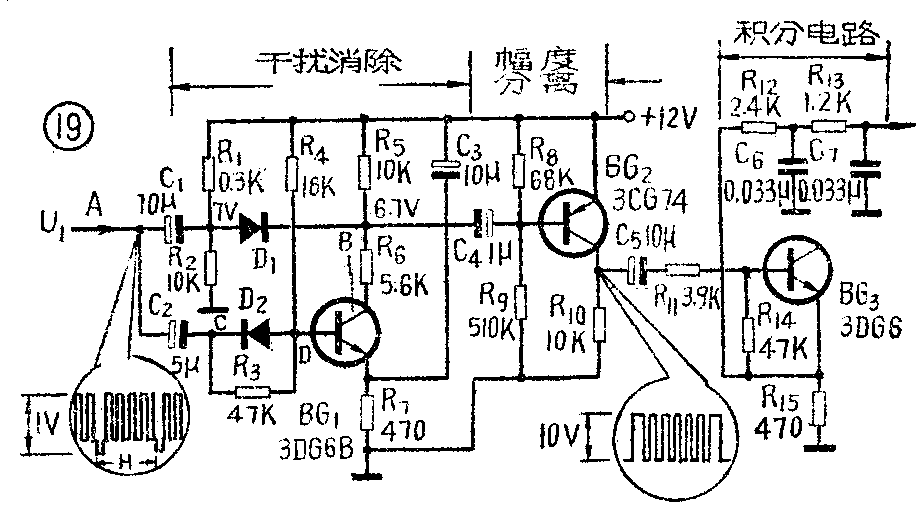

图19为一种黑白电视机实际同步分离电路。这个电路由干扰消除电路BG\(_{1}\)、幅度分离电路BG2和宽度分离电路组成。如前所说，干扰消除电路，在正常工作时，晶体管BG\(_{1}\)处于饱和导通状态，二极管D1也是导通的，它的正端电压为7伏，负端电压为6.7伏。因此，全电视信号通过D\(_{1}\)加到BG2幅度分离电路的输入端，以产生正常的幅度分离作用。BG\(_{1}\)基极的二极管D2，在同步脉冲顶端导通一下，对C\(_{2}\)充电到近似同步脉冲峰值，形成D2反向偏置，R\(_{3}\)为C2缓慢放电的通路。由于放电时间常数很大，BG\(_{1}\)的偏置基本上是稳定的，保持正常导通状态。只有当负极性、大幅度的干扰脉冲混入全电视信号，到达A点时，负的干扰脉冲通过D2加到BG\(_{1}\)的基极，使电位显著下降，BG1由导通转为截止状态，其集电极电位立刻升高，使二极管D\(_{1}\)的负端电位升高到12伏而截止。这样就切断了干扰脉冲进入BG2基极的通路，在它的输出端就不会有大幅度的干扰脉冲了。干扰脉冲过去后，BG\(_{1}\)和D1又恢复到原来的导通状态。
幅度分离级BG\(_{2}\)选用的是热稳定性较好的PNP型高频脉冲，用以同步场扫描振荡的频率。其中C5为耦合电容，R\(_{11}\)为隔离电阻，后者用以限制BG3的基极电流。R\(_{12}\)C6、R\(_{13}\)C7组成两节积分电路，第一节时间常数RC＝80μS，第二节RC=40μS。
这种同步电路，配合自动频率调整电路，具有比较好的抗干扰性能。在目前国产的黑白和彩色电视接收机中，比较普遍地采用这种电路。（电视接收技术讲座编写组）
