有光栅、无图象和伴音
有光栅，说明电视机的电源部分，扫描部分、显象管及其有关电路等工作是正常的。遇到这种只有光栅而无图象和伴音的情况，在电视、收音两用机中，可先将收音——电视转换开关放在“收音”位置，看收音部分工作是否正常；如“收音”部分工作正常。而无图象和伴音，故障一般发生在预视放之前，包括高频头、中放、检波、预视放四部分。少数情况下，也有由于自动增益控制电路的故障，使第一中放管基极电压不正常或高放管基极电压不正常，使信号通不过。
一般可将这几部分分成三段来检查，高频头作为一段，第一中放到检波输出作为第二段，预视放作为第三段。根据具体条件可采取以下几种方法进行检查。
1．利用简单工具碰触：这在具有一定修理经验的情况下，是一种简捷可行的方法。可先用螺丝刀碰触第一中放基极，在屏幕上应有较大的反应，也能听到杂音。如碰触第一中放基极毫无反应，故障发生在通道部分，一般不会是高频头损坏。在正常情况下，碰触第二中放、第三中放基极及预视放基极，在屏幕及扬声器中均应有一定反应，但各种机型反应的情况有差别，同一机型的每一部机器可能也不一样。
2．测量电压法：这也是修理中常用的主要方法。因为在这几个部分中，易损坏的元件中占比重较大的是晶体管。晶体管坏了，反映在各极上的电压就不正常，因此通过测量电压可以较快地查出损坏的晶体管。附表中列出了英雄牌228-1型电视机在无信号输入时，这几级电路晶体管各极电压的参考值。
如测得数值与表中所列数值有较大的出入时，就应分析查找，可将晶体管拆下检查。例如某晶体管集电极电压很低，说明晶体管集电极电流大，一种可能是发射极偏置电压过高，另一种可能就是晶体管穿透电流I\(_{ceo}\)很大或E、C极间击穿。再如，发射极、基极电压均很小，可能是偏置电路有问题，也可能是晶体管E、B极之间击穿。
测量中，对预视放发射极电压值应予以注意。如预视放发射极电压过低，会引起自动增益控制不正常的起控，使第一中放基极或高放自动增益控制电压过高，使增益下降。
3. 注入信号法：在具有各类信号源的条件下，用注入信号检查是十分方便的。
例如：在预视放基极注入视频信号，在屏幕上就应当有图象。如无图象，说明故障在预视放级。在中放级注入中频调幅信号，在屏幕上也应看到图象，由三中放开始，再到二中放，最后在一中放，逐级注入信号就可以很方便地判断故障在哪一部分。
附表
各极电压参考值（V）
序 号 型 号 级 别 E B C
BG1 2G910 高 放 1.2 1.7 11
BG2 2G910 混 频 1.5 2 11
BG3 2G910 本 振 6.2 6.8 11
BG101 2G225 一中放 0.5 1.1 11
BG102 2G225 二中放 1.2 1.8 11
BG103 2G225 三中放 1.4 2 12
BG201 2G223 预视放 2.6 3.2 12
4.用扫频仪检查通道特性：从特性曲线的幅度就可以了解公共通道增益是否正常。如增益不正常其中必然有某一级有故障。对高频头内各级的检查，一般都是用扫频仪来进行的。
以上这四种检查方法，可根据具体情况分别选用。
根据英雄228－1型机的情况，无图象，无伴音时，下述元件损坏的可能性较大。

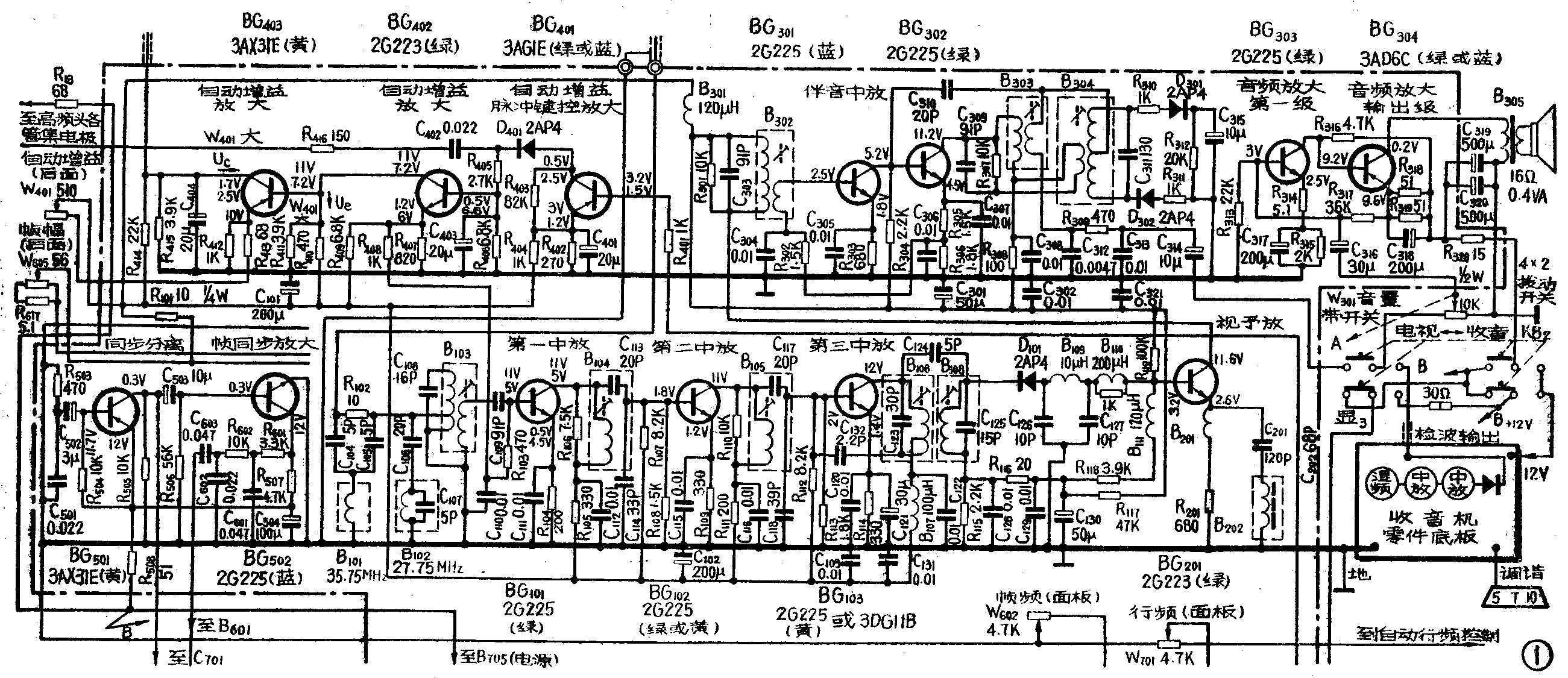

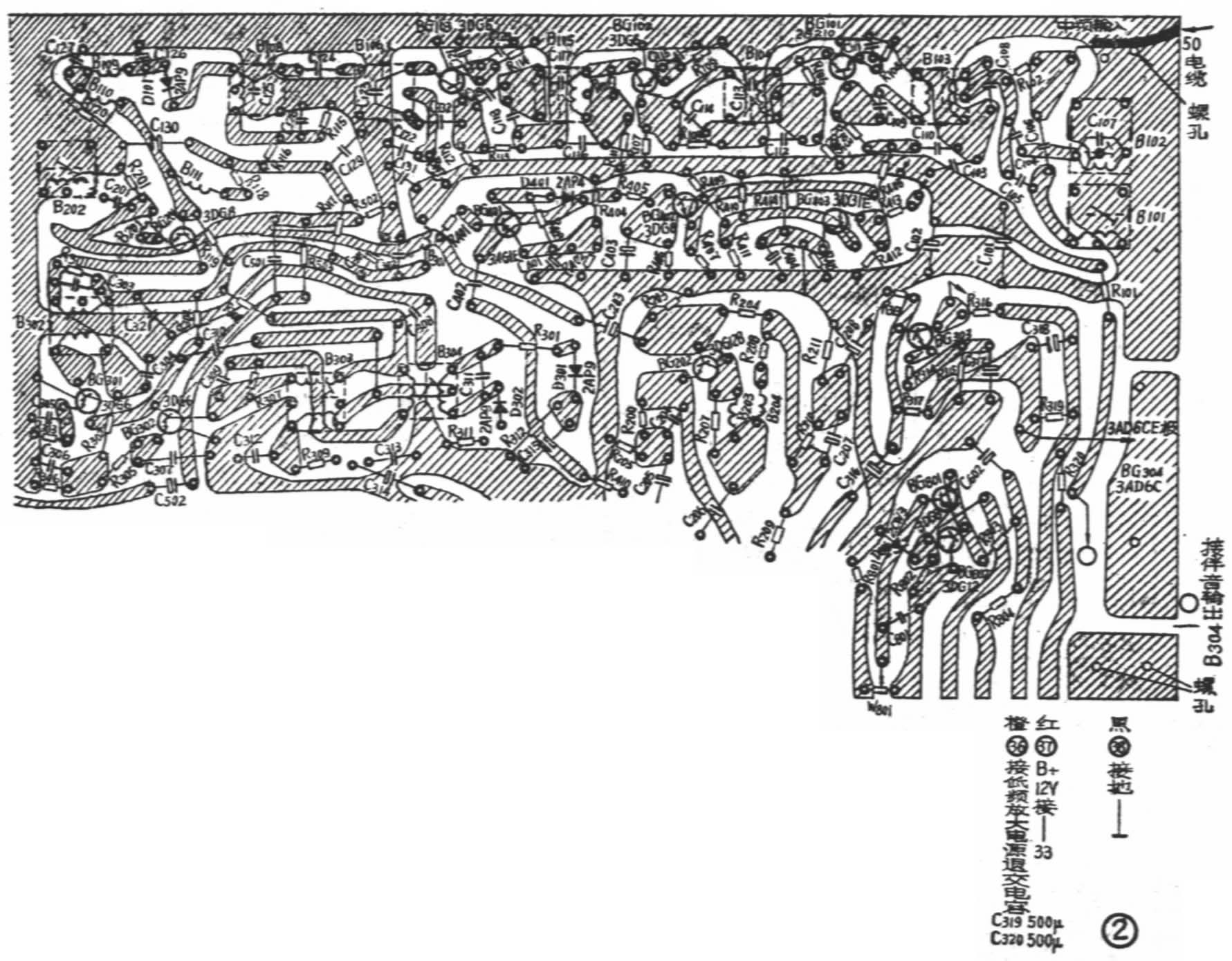

①预视放管BG\(_{2}\)01击穿（参看图1）。
②第一、二中放管BG\(_{1}\)01、BG102坏。
③高放管BG1坏。
④图象中频变压器线断。
⑤级间耦合电容C\(_{1}\)09、C118、C\(_{117}\)等开路。
⑥元件互碰短路，如电阻R\(_{1}\)04、R109、R\(_{114}\)与中频变压器外壳碰，C121与BG\(_{1}\)03外壳碰等。
⑦高频头内除了晶体管损坏以外，常发生接触不良或线圈脱焊的情况，引起无图象无伴音。
⑧有时无图象是因为天线插头没插好，收不到信号。
无图象、有光栅和伴音
伴音正常一般说明预视放以前的电路工作正常，没有图象的故障主要是由视放级引起的；但有时公共通道部分有故障，增益很低，也可能出现无图象而能收到伴音的情况，这是因为伴音信号在公共通道中增益本来就很低，而且后级有专门设置的伴音中放，所以能有伴音。
视放级故障以视放管BG\(_{2}\)02（3DG12B）损坏占大多数，可以从检查机放管电压入手。正常情况下，视放管发射极电压为5V、基极电压为5.6V、集电极电压为50～60V。如各极电压都没有，是100V电源有故障，可检查行输出100V电源部分。如集电极电压很低（10～20V），有的是视放管本身质量问题，也有的是由于其它部分障碍而击穿的；常见有：①显象管内部跳火，有时换上新视放管后工作就正常了，但有时仍继续有跳火，换上的新视放管仍然会损坏；这时，就必须换显象管。②显象管“2”脚上无接线，但内部是与加速极相连的，因此“2”上有400V电压。如果在修理中不慎，将“2”脚碰“1”脚（阴极），就会烧坏视放管，必须注意，最好将“2”脚剪去。
视放级还有可能发生以下的故障:B\(_{2}\)03204断线，集电极无电压或很低。 C\(_{2}\)03开路，C206坏，R\(_{2}\)08阻值变大等。
图象淡、对比度调节不起作用
遇到这类故障应首先区别是光栅暗淡，还是图象暗淡？如是光栅暗淡，图象对比度也就必然很弱。光栅暗淡的故障原因，请见本刊今年第10期13页。如光栅正常，而图象对比度很弱，原因可归纳为两个方面：
1．送到视放管基极的图象信号，幅度是正常的，而视放管的放大倍数不够。因此输送到显象管阴极的信号幅度不够，故障在视放级。常见的情况有（参看本刊今年第10期11页图1）：
①对比度电位器接线有开路的地方或电位器坏，C\(_{2}\)05容量不足。这样视放管发射极始终有很大的负反馈，使放大倍数低，输出的视频信号幅度小，这时调节对比度电位器完全不起作用。
②供给视放级的电压低（应为100V），应检查100V整流部分。有时电容C\(_{717}\)（通过二极管接到行输出变压器上）开路，100V电压下降，纹波大，图象上出现对比度明显地降低，色调发灰。
③C\(_{2}\)03容量小，C204、C\(_{2}\)06容量变小或接触不良。
④R\(_{2}\)06、R208阻值变大。
⑤视放管性能变化，β值下降。
2．由于从高频头到预视放之间有故障，增益低，预视放输出的视频信号幅度小，因而视放输出的也小，使对比度很弱。这就需要检查以上各级，方法和检查无图象无伴音故障的一样。常见的情况有以下一些：
①图象对比度弱，而且画面上有雪花状的白点，一般故障在高频头内。比较多的是高放管BG\(_{21}\)0损坏，有时是自动增益控制电路有故障，高放基极电压过高，使其增益下降，可先检查高频头自动增益控制电压。也有时是因频道转换开关接触不良或线圈假焊、某零件脱焊造成。
②中放级增益低，常见故障有：中频变压器或吸收回路调乱，使中放特性曲线失调；某级中频变压器磁心断，使谐振频率改变，造成中放总特性曲线失调，使中放增益低：中频变压器内部短路或其谐振回路电容开路；中放管发射极旁路电容开路；中放管性能变坏；元件互碰短路等等。
③检波电路二极管D\(_{1}\)01正反向特性变坏，C128、C\(_{129}\)漏电，B111开路。
④自动增益控制电路故障，使第一中放管基极电压或高放管基极电压过高，造成增益下降。可在无信号时检查这两个电压值，如不正常就应检查自动增益控制电路部分。如BG\(_{4}\)02漏电或击穿，第一中放管基极电压就会升高，使增益降低。又如自动增益调节电位器W401调的不当，BG\(_{4}\)03电流过大，使高放管基极电压过高，也会使增益下降。
除以上这些方面外，有些简单故障往往容易被忽视，例如天线接触不良，高频头与通道之间馈电线接触不良等，因此要过细检查。（上海国光口琴厂 黑龙江商业学校电视机维修专业）
