在完成了一架电视机的电源、显示、场扫描、行扫描四部分装制工作后，即可对该四部分进行综合预调。或在全机装好后断开其它部分电路，而单独进行这四部分的预调。

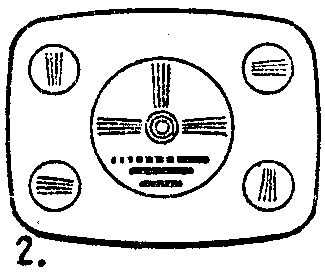

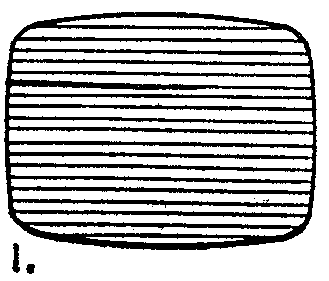

调整的一般步骤是：电源部分→显示部分→行扫描部分→场扫描部分。预调后应达到的要求是：显象管荧光屏出现一幅亮度均匀、清晰、无明显场、行线性不良、光栅几何失真、暗角等现象存在的光栅，见图1。并且电视机在通电较长时间（3～4小时）后无明显异常现象，如变压器发烫、个别阻容元件或晶体管异常温升、跳火、光栅时亮时暗等。在预调达到上述基本要求后，可接上同步分离及图象通道两部分电路再进行较为细致的调整，使电视机荧光屏上出现一幅线性良好、幅度正常、清晰的电视测试卡图象或方格信号图象，分别见图2、图3。
下面分别以前四部分介绍的40厘米和23厘米两个电视机电路讲一讲它们的综合预调，请分别对照该四部分的电路图。
1.40厘米混合式电视机的预调。用万用表进行各部分的测量。
首先将电源部分通电，而其它电路断开，测量高压输出端C应有直流300～330V电压（此时空载，与今年第2期11页图1所标C端255V值不同），并且B、A、D端也一样，而E端在100～120V左右。如测得A、B、D端电压与C端相差较大，应检查C\(_{6}\)、C8、C\(_{5}\)是否有漏电现象或电路接线架等处是否绝缘不良等，务使A、B、C、D端电压大致相同。然后分别测量显象管灯丝脚及扫描部分各电子管灯丝管脚上的电压是否在6～6.8V（负载时）。如过低或过高都说明变压器绕制有误或所用连接导线过细（由于场输出管、行输出管、阻尼管的灯丝电流较大，如所用连接线较细则将造成压降较大），必须纠正，否则电压过低将造成扫描光栅幅度不够大、亮度不足、线性不良、电子管易坏等故障。电压过高将造成电子管及显象管的加速衰老损坏。最后调整12V低压部分，将A端与地间接一假负载（40Ω左右的电阻），测量12V输出应比不接负载时降低不大于0.3V为好。如用简易稳压电源，则要求至少在0.5V以内。否则会产生电视图象的“影条干扰”。达不到上述要求时，应检查DW1的稳压特性是否良好，也可调换β值较大的（如β=100）BG\(_{1}\)、BG2、BG\(_{3}\)晶体管一试，这点在简易型稳压电源中尤为重要。
电源部分基本正常后，可分别接通显示、行扫描、场扫描的直流高压电源回路。①接通显示电路，测量显象管阴极与控制极间电压应随亮度电位器W的调节在20～100V间变化。②接通行扫描振荡级245V（D端）电源，测量G\(_{2B}\)的栅极电压应在-22V～－40V，调节L1磁心此负电压应变化不大，同时可听到很轻微的行频叫声，此叫声频率随调节磁心而变化，说明行振荡级起振且比较正常。③接通行输出级255V（C端）电源，并串连一只200mA直流电流表。测量G\(_{3}\)管栅负压应大于-60V、C20与R\(_{22}\)连接一端对地应有大于600V的提升电压，同时电流表指示应不大于100mA（47厘米不大于130mA）。如G3栅负压很小或没有说明G\(_{3}\)不良或振荡级输出的激励电压没有加到G3栅极上。如电流表指示大于100mA说明有短路故障，可依次断开行偏转线圈、拆下行输出高压包等，找出短路点。按照“行图①”（以后提到前几部分图均用简称，如“显图1”即显示部分图1）所示电路行输出级电流正常情况下不大于90mA（47厘米不大于120mA），④观察G\(_{5}\)（1Z11）灯丝应发暗红色，用改锥去靠近G3屏帽，应在离屏帽3～5毫米时引起放电现象，出现蓝紫色火花，说明行输出管工作正常。⑤用改锥靠近13KV～15KV高压输出端，应在离输出端10～15毫米产生效电（改锥金属杆部分如接地、则这方法不宜多用，以免G\(_{5}\)加速老化）说明有13～15KV高压输出，否则很可能是高压包两线头接反或有轻微短路。判断方法是首先调换高压包两线头,如电压仍低，可拆下高压包，观察串接的电流表指示是否有明显变小。如变小，说明高压包存在短路，应予调换。⑥行扫描级工作基本正常后可试调亮度电位器W，荧光屏上应出现一水平扫描亮线，注意不要将亮度开太亮，以免烧伤荧光屏。⑦将场扫描部分接通电源（A、B端），测量G（6F3）第8脚阴极电压应在12～18V，⑧测量G管第2脚（栅极）电压应大于-20V，第一脚（屏极）电压40～100V,屏流80～150μA。说明场振荡基本正常，否则需检查提升电压560V是否加到场扫描振荡级。⑨用万用表交流250V档串一只0.05μF／600V电容，测量6F3第6脚（屏极）对地电压应大于50V，用万用表交流10V档测量场输出变压器次级两端电压应大于5V。这两个电压都正常说明场扫描部分已有正常幅度的扫描电流输出了。⑩调节亮度电位器，显象管荧光屏应出现整幅扫描光栅。如果同步分离、图象通道部分已装好则可连上，调出测试图象或方格信号后进行扫描线性、幅度等的调整。如上述二部分电路没装好应按下列步骤进行初步调整：①旋动行振荡线圈L1磁心改变行频，使之由低向高变化，直至行频叫声趋向音调很高而近乎听不见的程度，这时行频大致接近15625赫。②改变R\(_{2}\)0、C19的大小，使行扫描光栅幅度略大于荧光屏水平尺寸。③调节场频电位器使光栅基本不跳动。④分别改变场扫描电路中W\(_{2}\)、R8、W\(_{4}\)、W3的大小，使垂直扫描光栅幅度略大于荧光屏垂直尺寸。⑤调整显象管第一阳极电压，使聚焦最佳，行扫描线清晰。⑥分别改变影响场线性的元件值大小，使行扫描线垂直方向分布均匀。
在光栅达到上述要求后，观察光栅四角是否有暗角（偏转线圈应紧贴显象管锥体管颈处），如有，可试用一块永久磁钢，在显象管偏转线圈后靠近管颈处，左右反复靠近、离开、转动、改变方向等（如图4），可使暗角减小或消除。但必须注意不能使光栅产生明显的几何畸变，否则还要反复调整，在调到最佳点之后，磁钢可用铝或铜质支架夹固在偏转线圈或显象管管颈上。
扫描光栅在荧光屏上的位置可借助于安装在显象管颈上的“中心位置调整器”调节，如果光栅偏离中心很大，则检查靠近显象管周围是否存在着干扰磁场，如扬声器、电源变压器或底板带磁性等，予以排除，否则中心位置调整器的作用不大。

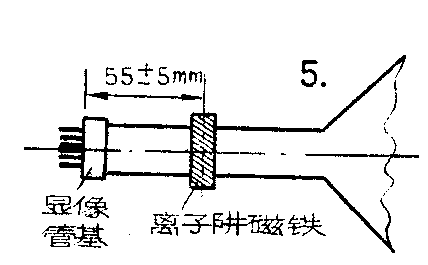

上述调整方法也适用于其它混合式电视机，只不过行输出级正常电流参考值有所不同。对于用6P13P作行输出管的23厘米或31厘米电视机行输出级电流应不大于55mA，35厘米、43厘米的应不大于80mA。其它电路的电压电流正常参考值也有所不同，一般电视书籍中均有介绍，这里就不多说了。对于70°偏转角的35厘米、43厘米显象管在管颈上还应套上离子阱磁铁再进行调整，否则显象管是不会发光的，离子阱磁铁安装示意见图5。应该指出，离子阱磁铁是一环形磁铁，而环绕圆环一周中只有某二处（相对方向）才有磁性，如果没有这种性能的磁铁可用与前述调暗角用的磁铁固定在铝或铜质夹环上再套进显象管管颈上，切不可用类似扬声器上的环形磁铁，不然根本就调不出光栅，离子阱磁铁的调节妥当与否对扫描光栅的亮度、聚焦、光栅均匀度、显象管使用寿命等都有很大影响，应该反复仔细地改变方向、极性、距离等进行调整。同时磁铁的磁性不能太强或太弱，一般情况下应在图5所示位置时光栅亮度最大、聚焦最好，如偏离较大，可调换磁性较强或较弱的磁铁再次调整。
2.40厘米电视机扫描等电路预调中常见故障原因
遵照伟大导师恩格斯关于“人对一定问题的判断愈是自由，这个判断的内容所具有的必然性就愈大”的教导，在排除故障时，要搞清电路中每一元件的作用，根据具体情况分析判断故障产生原因，然后着手解决。下面列举一些调整中常见故障产生的原因（其中一部分是在复调时才能发现）。
一、无光栅 行振荡级：测量G\(_{2A}\)、G2B屏压正常；①C\(_{11}\)、C14、R\(_{13}\)开路或变值。②R15开路或变值。③L\(_{1}\)断线或局部短路。④L1线头接错。⑤G\(_{2B}\)失效。行输出级：（一）测量G3栅负压很低或没有：①C\(_{16}\)、R19开路或变值。②G\(_{3}\)栅、阴极短路。（二）G3栅负压正常，测量C\(_{2}\)0上无提升电压（应≥600V）：①G3、G\(_{4}\)失效。②行输出变压器高压包或低压包有短路。③行偏转线圈有短路。④C18严重漏电或短路。⑤R\(_{2}\)0开路或变值。⑥C19、C\(_{17}\)、C20短路或严重漏电。（三）G\(_{3}\)栅负压正常，C20提升电压偏高（＞650V）：①B\(_{H}\)高压包或低压包偏转绕组开路，偏转线圈接触不良或断线。②G5失效，灯丝断、R\(_{26}\)断。③C22断。（四）G\(_{3}\)栅负压正常，C20提升电压偏低（＜600V）：B\(_{H}\)高、低压包有短路或存在漏电现象。
二、散焦与亮度不足 ①中心位置调整器磁性太强或没调好。②G\(_{5}\)内阻太大。③13～15KV高压输出变低，主要是行输出级工作状态不良或高压包绕制数据不对。④行输出铁心质量差，导致行输出级效率低。⑤显象管第三阳极电压不当。⑥显象管本身质量差。
三、行右边卷边（如图6）主要是行激励波形不良引起，如R\(_{17}\)变值、C16漏电等，还有行振荡管工作状态不良。
四、只有一条垂直亮线（如图7）这表示行扫描电路基本正常，通常由于行偏转线圈两绕组相位接反或断线，C\(_{22}\)开路或容量太小时将出现一条垂直亮带。

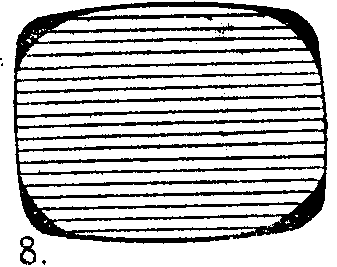

五、光栅四角有暗角（如图8）一般由于偏转线圈没有紧贴显象管造成。

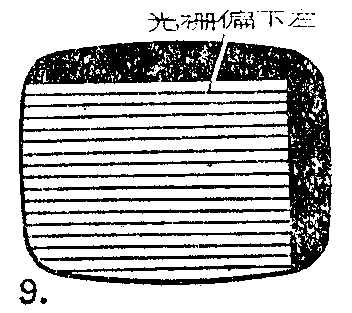

六、光栅位置不正（如图9）光栅偏左右或偏上下一般都是由于中心位置调整器没调好或外来磁场干扰引起。
七、水平幅度不足（如图10）①行输出级255V电压不足。②G\(_{3}\)、G4衰老。③C\(_{2}\)0、C17漏电。④R\(_{18}\)、R20变值。⑤C\(_{16}\)漏电。⑥LH磁心质量差。⑦R\(_{16}\)、R17、C\(_{15}\)变值。

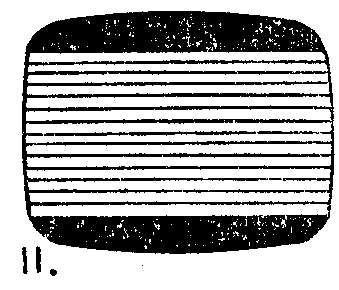

八、垂直幅度不足（如图11）如调节垂直幅度电位器不能获得满屏光栅，则一般是：①幅度电位器与底板短路（由于它上面有560V高压，故一般此故障较多）。②C\(_{4}\)容量显著变小。③G（6F3）衰老。④B绕组局部短路。

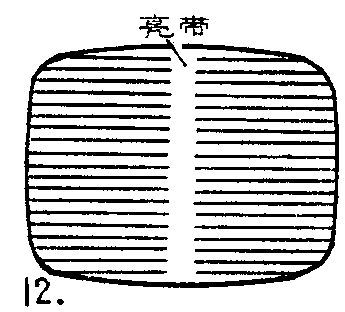

九、光栅中部有一根垂直亮线或亮带（如图12）主要是行激励波形不良或幅度不足引起： ①C\(_{15}\)、C16漏电。②R\(_{16}\)、R17变值。③G\(_{3}\)工作状态不良也会引起此故障，如R20阻值用得太大，C\(_{17}\)严重漏电等。(工人 王德湲)（待续）
