这架收音机的特点是结构简单、零件节省、收听效果良好。本机只用三个晶体管作放大，但由于使用了高灵敏度的扬声器，所以声音响亮，清晰悦耳。本机使用四节手电筒干电池供电，能使用几个月之久，加以体积比五灯干电池收音机小，重量也轻得多，因此特别适合农村和渔船、畜牧等场合使用。如在城市内或离电台很近的地方使用，由于收到的电磁波强，也可以装成小型携带式的，效果也很好。
一、工作原理及工作情况简介

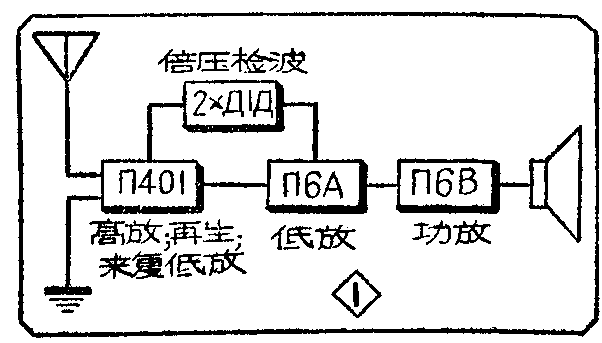

本机采用高频晶体三极管Π401作高频放大，放大后的高频信号一部分送给两个晶体二极管作倍压检波；另一部分则经半可变电容器C\(_{2}\)送回输入回路作再生，以提高灵敏度和选择性。经过检波后得到的音频信号又由线圈L2回送到Π401的基极，再用它作一次低频放大。高频扼流圈能阻止高频信号，但放大后的低频信号则畅通无阻地通过它，并经过电位器R\(_{6}\)和交连电容器C4加到Π6A晶体三级管的基极，作第二极低频放大。然后再经过输入变压器T\(_{1}\)的交连送到晶体三极管Π6B的基极作低频功率放大。Π6B输出的低频信号经过输出变压器T2后便由扬声器放出声音来。
三个晶体管的工作状态，由它们的基极电路内的偏流电阻R\(_{1}\)、R2、R\(_{3}\)来调整，分别将三个管子的集电极电流调到0.5～1毫安、1.5～2毫安和16～18毫安。
本机输出级电路设计有两种工作状态：
1．小电流状态：输出管Π6B的集电极电流调整在10毫安左右。输出功率小，不失真输出功率为10毫瓦；最大输出功率可达45毫瓦。输出变压器圈效比为10:1，初级等效阻抗约800欧，次级配用8欧、5寸口径的高灵敏度扬声器。
2．大电流状态：输出管Π6B的集电极电流调整在16～19毫安。输出功率大，不失真输出功率为25毫瓦；最大输出功率可达70毫瓦。而功率增益较前约降低3分贝，输出变压器圈数比为8.3:1，初级阻抗约为330欧，次级配用普通3.5欧、5寸或2.5寸口径的动圈式扬声器。如用8欧高灵敏度扬声器，声功率约可增加6分贝。
一般房间内，有20毫瓦输出给普通扬声器，已完全满足收听要求。
二、性能指标
1．灵敏度：在输出10毫瓦时测量，整个波段内各点均在5毫伏／米以内。
2．选择性：在1000±10千赫时为-20分贝。
3．整机电压频率特性：150～3500赫内不均匀度小于10分贝。
4．整机谐波失真：输出25毫瓦时小于10％；输出40毫瓦时小于15％。
5．最大输出功率：70毫瓦。
6．电源消耗：电压5.8伏，电流19～21毫安。
三、晶体管的选用
晶体管的α值（即共基极短路电流放大系数）越大，功率增益越高，整机灵敏度也越高。晶体管生产工艺的特点之一就是参数变动颇大，例如α值的变化范围就很大，同批生产的不同管子也各不相同，一般在技术条件中只有下限值的规定。因而即便使用同一型号的晶体管，由于不同管子的α值有较大差异，放大器的增益差别也很大。这和电子管情况是不同的，一般同型的电子管跨导S的变化范围较小，所以电子管放大器在改换电子管时，级增益变化不大。为了适应收音机和晶体管大量生产的特点，如何充分使用下限值的晶体管是一个重要问题。根据我们在三管机中所进行的试验，α下限值的管子使用情况如下：
1．α＝0.95与α＝0.98的两种Π401管在整机上使用比较，灵敏度差1倍多，即约差6～8分贝。
2．两极低放试用Π6A，Π6Bα值下限的管子，当Π6Aα=0.92、Π6Bα＝0.94与Π6Aα=0.92、Π6Bα=0.97这两种情况下，两级总功率增益比较，前者较后者低4分贝，而频率响应、失真、输出功率无大差别。
3．少一级低放对灵敏度的影响：试将Π401（α=0.98）、Π6A（α=0.92）、Π6B（α=0.96）装成的三管机（级间均用变压器耦合）内除去一纸Π6A低放变成二管机后，整机灵敏度在全波段内要降低15～19分贝。
4．变压器耦合和阻容耦合的比较。如果Π401与Π6A两级间用阻容耦合（如前图2）代替变压器耦合，则与全用变压器的三管机相比较，灵敏度约平均降低2倍，即6分贝。
综合上述，现将实测结果列于表1。
在实际生产中不致于在一部机器上同时采用三只都是α下限值的管子。因而在两管机上加一级Π6A阻容耦合放大级，使整机对晶体管的要求降低了，而仍保持有较高的性能。三管机较二管机所增加的零件只是一只Π6A晶体管和一只低压大容量电容器及二只1/4瓦电阻。
四、零件数据

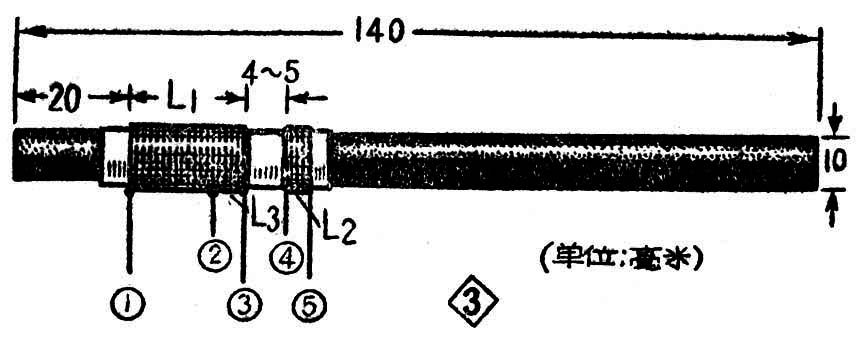

磁性天线：采用φ10×140毫米的磁棒，在上面合适的位置（见图3），以七股0.07毫米丝绞线绕45圈为L\(_{1}\)；在40圈处抽一头；离L14～5毫米处绕4～5圈为L\(_{2}\)。
线圈接法是：①按单速可变电容器C的定片；②接再生电容器C\(_{2}\)；③接地；④接检波负载；⑤接П401的基极。
扼流圈：电感量3～4.5毫亨，用M6×1×12毫米（直径6，螺距1，长度12）螺纹磁性瓷心，在外装的塑料管上用三股0.07毫米（或单股）漆包线分两段蜂绕，每段绕250圈。
输入变压器：铁心采用华北无线电器材厂出品的E30M5磁心（也可用硅钢片或坡莫合金片铁心，但需另行设计铁心尺寸和绕制数据）。初级用0.1毫米漆包线绕2100圈；次级用0.12毫米漆包线绕500圈。
输出变压器：铁心可采用上述同样的磁心，或稍长一些的。
在小电流情况下，配用高灵敏度8欧扬声器。初级线圈用0.17毫米漆包线绕700圈；次级用0.35毫米漆包线绕70圈。
在大电流情况下，配用3.5欧普通扬声器。初级用0.17毫米漆包线绕1000圈；次级用0.44毫米漆包线绕120圈；如果配用8欧高灵敏度扬声器，次级圈数应改为150圈。
五、装置和调整
本机可以装成大型的，采用大零件；也可以装成小型的，但需用小型零件。由于各人具体情况不同，装置方法也无定规，需自行设计，这里介绍的一种方案仅供作参考。
机箱采用木制，高150毫米，长270毫米。面板外表贴有一层喇叭布。可变电容器旋轴伸出面板外，上面套装了刻度盘及旋钮。刻度盘用透明塑料板制成，上面刻了频率刻度（见图4）和一些装饰花纹，以增加美观。电位器的轴也伸出面板外，上面装有小旋钮。

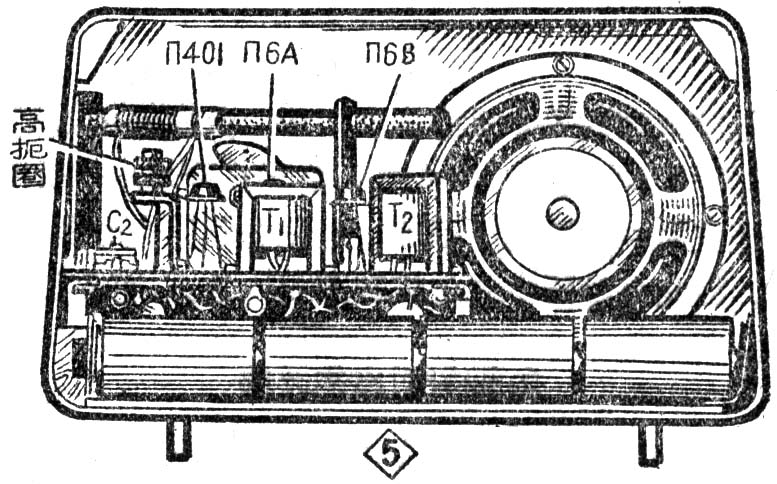

机箱内部的大致情况见图5。左边有一块底板，用小铁条支住。底板上面有可变电容器、三个晶体管、两个变压器和再生电容器等，其余零件都装在底板下。底板上布有许多空心小铆钉和支架，以便穿过底板接线。磁性天线则用两个小胶木条支起。扼流圈也用一个塑料片支住，并且松动支片的固定螺钉，能使扼流圈在底板上移动，以便改变它与调谐线圈间的距离，使再生改善。
本机各级晶体管工作状态的调整已如上述。这里再谈谈关于再生的调整。本机是用半可变KΠK—1型半调电容器来接制再生的强弱；并且设计为固定式再生，装机时调好，以后使用中不再改变。但这样装，正反馈量的大小随工作频率而变：在接收频带的高频端，如1400千赫附近，反馈很强；在低频端，如600千赫附近，反馈则很弱。因此在接收波段内各电台时的再生程度差别很大，使波段内灵敏度很不均匀，据实验可知约有5～10倍左右的差别。为了减小这种不均匀的程度，本机利用扼流圈与调谐线圈（磁性天线）之间存在的耦合；来加以均衡，使低端的再生加强。实验证明，当它们之间的距离改变，即耦合程度改变时，高、低端灵敏度有变化（详见附表2）。当距离在50～60毫米范围内，灵敏度变化较小，比较均匀。
另外，改变扼流圈的磁心，使它的电感量改变，也能均衡灵敏度的不均匀性。当扼流圈选到一个合适位置后，在高频端加大再生电容量，使灵敏度达到要求，而又工作稳定未起振荡，这时低频端灵敏度可能较低，调整扼流圈磁心，加大电感量，便可提高低端灵敏度。再看高端如已开始振荡，可将再生电容稍微减小（这对低端应影响不大，如有影响反复调整一次即可）。经试验结果，能使高、低端的灵敏度差别小于3倍。(王福津)
