（杨琳）这里介绍两块用来试验低频振荡的示教板，可以通过电流表的指示直观地看到电振荡的现象，使大家对振荡有一个感性知识，以帮助大家掌握振荡的理论。
一、减幅振荡
图1是一块实验减幅振荡的示教板。从板上可以看到一个简单的线路图，并且把电池、电容器、线圈和电流表等实物按线路图接入板中。为了方便起见，线圈、电流表和电池用一些接线柱连接，电容器和开关固定接在板上。
实验方法：首先将单刀双掷开关S\(_{w}\)投向位置I0此时电容器C被电池充电。然后将开关投向位置H，电池被切断，另外接成了一个由电容器C线圈L和电流表G串联的电路。这就是通常说的LC“振荡回路”。由于电容器C上积有电荷，也就是储有能量，因此这个振荡回路内便有振荡产生，我们会看到电流计的指针从中间O位向左、右两边摆动。第一次摆动幅度最大，然后每次摆动幅度都减小一些，摆动几次后，便又静止在O位不动了。电流表指针的摆动就表示振荡电流在振荡回路里流动的情况，也就是说回路里有一个方向在交替变化的电流，它的绝对值在0和最大值之间变化，且各次最大值逐渐减小。这正好证明了振荡理论所说的情况。由于振荡回路里的零件和接线有电阻，所以振荡能量受到损耗，能量在电容器和线圈间的各次转送过程中逐渐衰减了，所以振荡渐渐减弱以至停止。这种振荡称为“减幅振荡”。
这块示教板的振荡回路能产生大约频率为1赫（每秒一周）的振荡，所以电流计指针的摆动还是很快的。
零件的选用：线圈L的铁心采用EI型硅钢片，截面积为25平方厘米。线圈由31号（直径0.32毫米）的漆包线绕5200圈。电容器C用五只50微法、耐压150伏电解电容器并联，电容量共250微法。电池为6伏到12伏，用干电池或蓄电池。电流计G的指针由中央静止位置至左、右两边的满度偏转读数为一毫安左右。接线要用粗些的，以尽量减小直流电阻。
注意事项：1．线圈L的铁心截面积要大，线圈圈数要多，以取得大电感，使频率降低，便于观看。线圈绕线的直径要粗，以减小直流电阻，使振荡过程持久一些。
2．电容器的电容量也要尽可能大，数值可以通过试验选定。但漏电严重者不能使用。
3．为了保护电流计，开始试验时，最好先加上分路电阻，然后逐渐增大分路电阻，最后撤去。
二、等幅振荡
从理论分析可知，如果不断地把能量补充到振荡回路中，来补偿振荡能量受到的损耗，振荡就能一直持维下去，振荡的幅度不再逐渐减小，而是保持固定的大小。这样的振荡叫它“等幅振荡”。
实验方法：

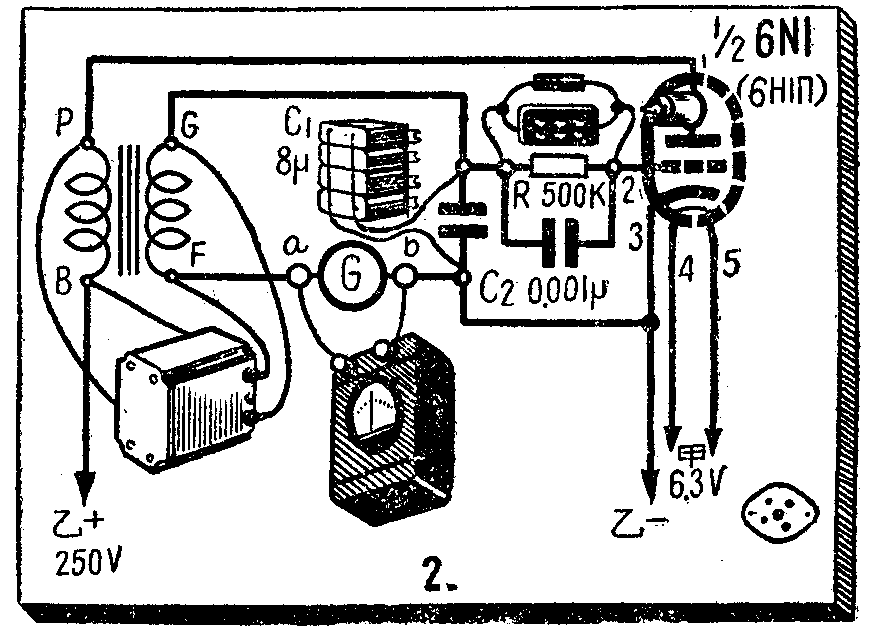

我们现在用另一块示教板来实验低频的等幅振荡。从图2上看到这是一个普通的电感反馈的低频振荡电路。低频变压器GF线圈和电容器C组成振荡回路。当电子管栅极上偶然出现了一个小电动势（导线中电子的杂乱运动常会造成这种情况），经过电子管放大，再通过低频变压器的电磁感应，由PB圈传入振荡回路，便会产生振荡，振荡电能又加到栅极上，又被放大，然后又送回振荡回路。这样，振荡回路将不断得到能量补充，所以振荡将一直维持下去。这时接在回路里的电流计将不停地左右摆动，而且每次摆动的幅度都相等。
这块示教板给出的振荡，它的频率大致是每秒数周。
零件要求：电子管用6N1的一半或其它三极管都可以，但极间电容要大些的，容易起振。低频变压器选用截面积3.5平方厘米的EI型铁心片做铁心。 PB圈用40号线绕3000圈；GF圈用41号线绕4800圈。电容器C\(_{1}\)选用纸质固定电容器，电解电容器由于损耗太大不能用。C2用云母电容器。
