（陈万猷）制作半导体收音机时，总希望体积小巧，便于携带。现在介绍一种用旧6P6（6V6）电子管输出变压器铁心改制成小型变压器的方法，供大家参考。

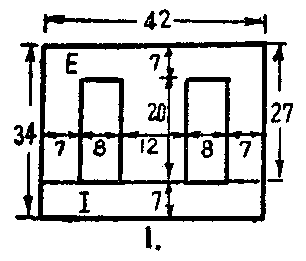

原来铁心的尺寸（单位毫米）如图1所示。每片厚约0.35毫米。把铁心从原来变压器上拆下，约可得E形和I形各32片。要改成的铁心尺寸如图2所示，由A、B、C三部分拼成。A、B、C三部分的截制，请参阅图3。先把E形片分成两组，第一组20片，第二组10片。用比较硬锐的工具，如螺丝刀，把第一组E形片子按图3a划好虚线；第二组E形片子按图3b划好。截制时，用一把扁咀钳（钳口要求平直）夹住虚线部分，左手捏紧钳柄，右手用小锤子靠近虚线部分用力一敲，把片子从虚线处敲成直角形，然后把这直角扳平，片子就会从虚线部分折断。注意钳子要夹紧，钳口要对齐虚线，敲击时要敲影线部分。为了使边缘更整齐些，建议按图中①、②、③顺序敲击。例如第一组片子接图3a先从①处折断，再依次折断②③等处。截制第二组片子时，按图3b先从①处折断，再折断②③等处。折断处难免有些犬牙状地方。凡是超过尺寸以外的棱角，应该仔细地去掉，否则迭片时不易迭整齐。这样截制的片子A、B、C各有20片。做一个小型变压器只需A、B、C各10片就够了，铁心迭厚可达4毫米。

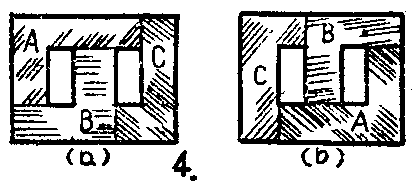

迭片的时候，第一层按图4a方式插入线框，第二层按图4b方式插入线框，第三层再按图4a方式插，依此交替插迭。这样A、B、C各部分长短相压，不致松散。如果插片完后比较松，可先撤出一层片子，在靠框架一边嵌入一层纸壳，再仔细插入最后一层片子。不能像做大型变压器那样，把比较厚的铁片硬敲进去塞紧，否则会把线框撑坏。
线框可用不太厚的纸壳（如牙膏纸盒）裁制。按需要的尺寸制成后，浸入溶化的蜡中浸渍片刻。线圈层间绝缘可用打字蜡纸。
