两种交流超外差式三灯机

（泽）如何用较少的元件装制出性能优越、稳定而又调整容易的收音机，是大家所感到兴趣的问题。下面将介绍两种这样的交流三灯超外差式收音机，希望共同研究改进。

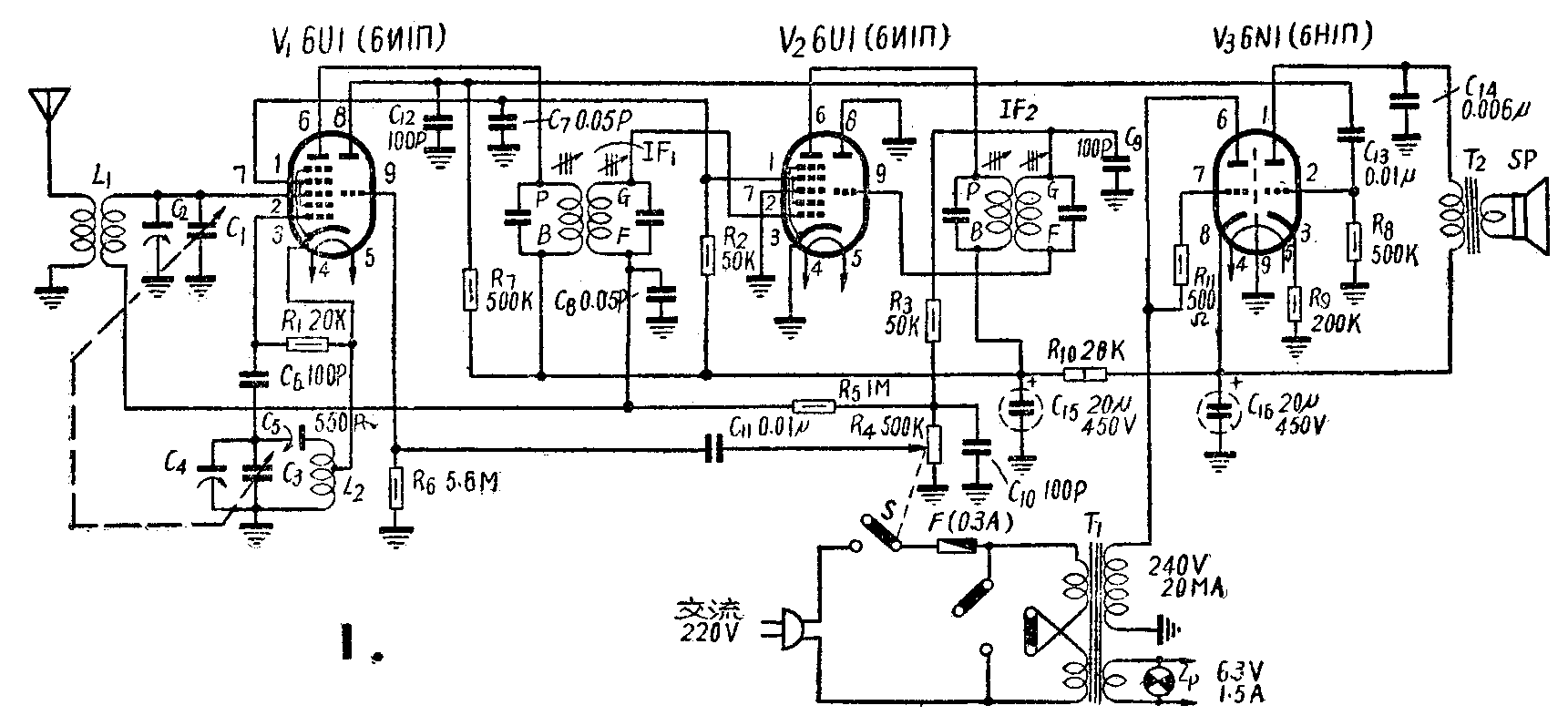

第一种线路（图l）采用三只“北京”牌小型管：其中V\(_{1}\)的七极部分作本地振荡兼变频；V2的七极部分接成五极管作中频放大；三极部分按二极管接法作第二检波兼自动音量控制；V\(_{1}\)的三极部分任第一低放;V3的一只三极管作末级功率放大，另一只连成二极管作半波整流。

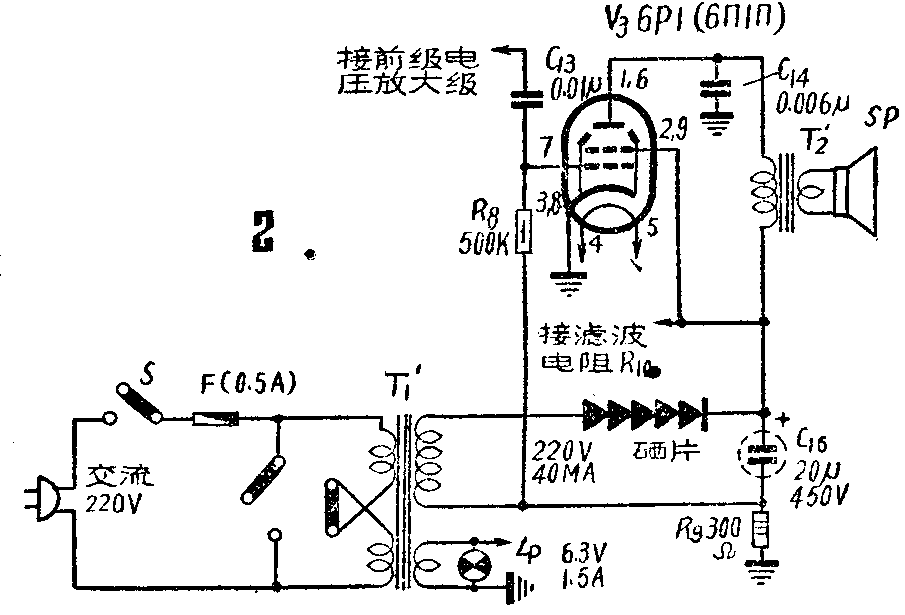

第二种线路用6P1作末级功率放大，用硒片整流，除此以外其它部分和第一种完全相同。它们的工作原理和一般交流超外差式五灯收音机相同。经对几部样机实际测试后所得主要电气数据如下：①灵敏度：约160～240微伏；②选择性：约28～30分贝；③假像波道衰减：约26分贝；④自动音量控制：输入变化26分贝时输出变化约8分贝；⑤整机频率特性：在150～3500赫内电压不均匀度不大于10分贝；⑥整机非线性失真系数：在200～400赫不大于9%；400赫以上少于7%均达到了三级收音机的要求。收音机的额定输出功率为200毫瓦，消耗电力约20伏安。配用一只“飞乐”牌501型恒磁扬声器，声音清晰悦耳。在河南地区晚上用1.2米垂线可清楚地收听国内一些省台的播音节目。

为了使各级的工作及性能保持稳定，在设计上选取滤波电路的电阻R\(_{1}\)0为20千欧，变频及中放级帘栅降压电阻R2用50千欧，因此除末级功率放大以外，其余各级的板压和帘栅压都比较低。这样虽对整机的灵敏度有所影响（如R10用2千欧，R\(_{2}\)用20千欧时测得灵敏度为160微伏，按图1数值时测得为190微伏），但接收机的性能却稳定得多。实际证明，该机经使用一年之后，重测其各项电气数据，并未有显著变化。在这时试加装短波，本机振荡级在全度盘范围内能正常工作。由于降低了前级电压，就使得两只6U1都在低负荷情况下工作，因而不易衰老。同时由于功率放大级以外的各级电流总共只有约4.5毫安，因而也降低了电力消耗，电源变压器体积可相应缩小。

第二种线路用了专作末级放大的功率管6P1，所以输出功率大得多，约在500毫瓦以上，声音因此也大得多，但费用却贵一些。

为了避免整流管的阴极和灯丝之间因耐压不高而击穿，所有电子管的灯丝都不接地，这种接法也不致增大收音机的交流声。

第二种线路末级的偏压由乙负端取得。这样可节省一个阴极旁路电容器。

选用的元件以经济实惠为原则。除滤波电容器外，其余的固定电容器均采用纸质的，耐压可为400伏，以减小体积。由于只有一个波段，所以微调电容器C\(_{2}\)、C4加装于双连可变电容器之上（其方法见下述）。 L\(_{1}\)、L\(^{2}\)可采用售品美通610S式广播波段线圈。中周变压器可采用调铁粉心式，以获得较高的选择性和灵敏度。电子管座最好用塑料小九脚式，接触比较可靠。110V／220V电源交换插头亦为市售小型配小九脚管座的一种。总之，在选用各种零件时要注意既经济又实用。第二种线路所用的硒片为华北无线电器材厂制0427型硒堆。

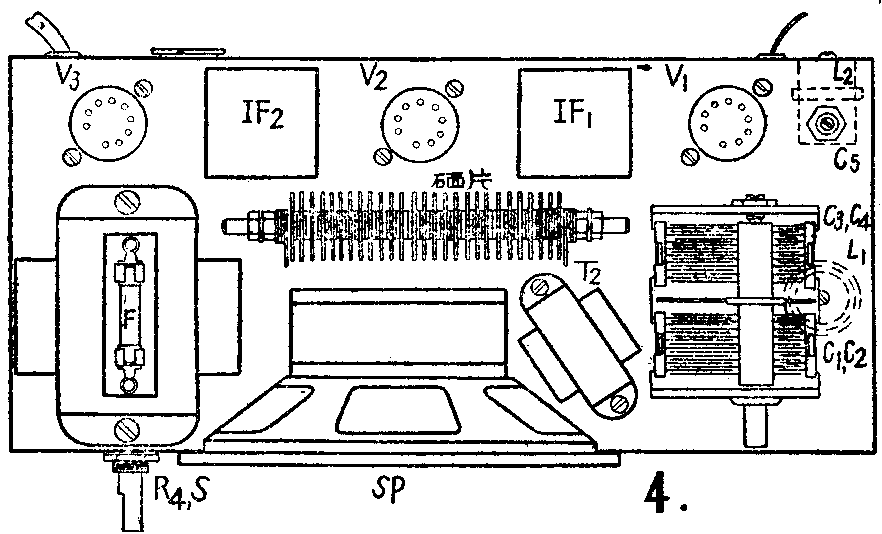

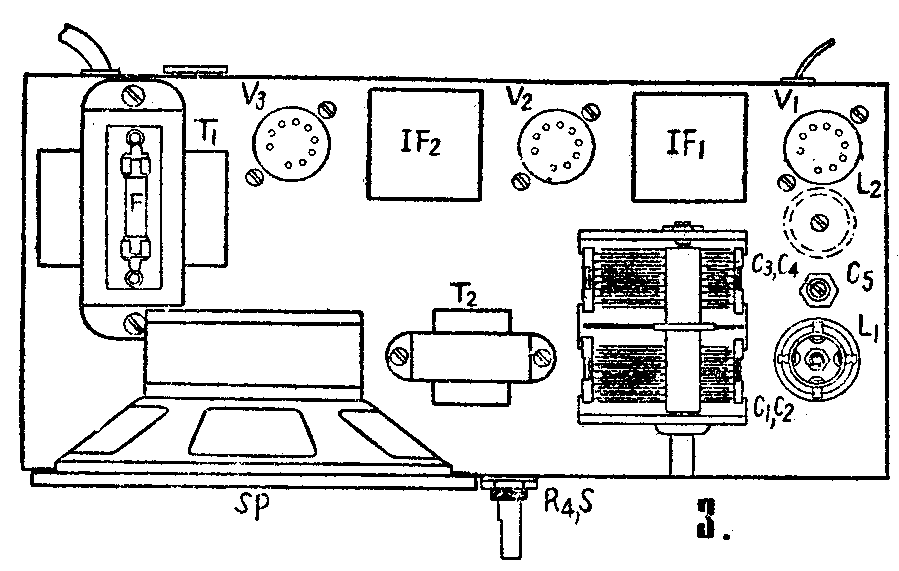

两种收音机主要元件布置分别见图3和图4。除C\(_{6}\)、R1和R\(_{11}\)，（图2无R11，）外，全机的电阻和固定电容器可装于一接线板上，以使结构整齐简洁。变频级高频回路及中频变压器的接线宜短而直。保险丝座可直接铆于电源变压器罩上。扬声器亦可固定在底板之上。不过这仅供大家参考。

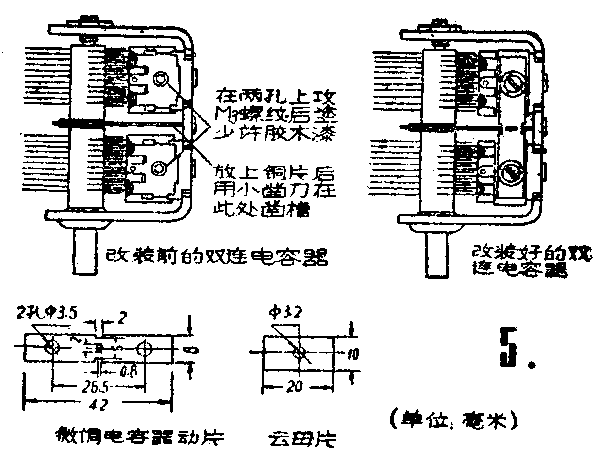

用复旦厂236型双连可变电容器，在所示胶木板处用M\(_{3}\)丝攻仔细地攻螺纹（见图5），并在螺纹外涂以少许稀胶木漆。另外取一厚0.2毫米磷铜皮按图上的微调电容器动片尺寸加工。将做好的动片放入所示的电容器位置上，并用一小凿刀在所示处中央凿一小槽，使此动片固定。再取一0.04毫米厚的云母片按图5尺寸加工两片，垫于动片与可变电容器之间，然后装上平垫图和 M3螺钉，改装便告完成。为了使动片带弹性，易于调整容量，可在装入平垫图和M\(_{3}\)螺钉前将动片向外扳开少许。动片若能镀银则更好。

如果没有磷铜皮，可找较厚的镀锡铁皮代用，但弹性较差。如果找不到云母片，可在电容器与动片接触处涂一层环氧树脂，亦可达到绝缘目的。如果手头上有售品微调电容器的话也就不必改装。

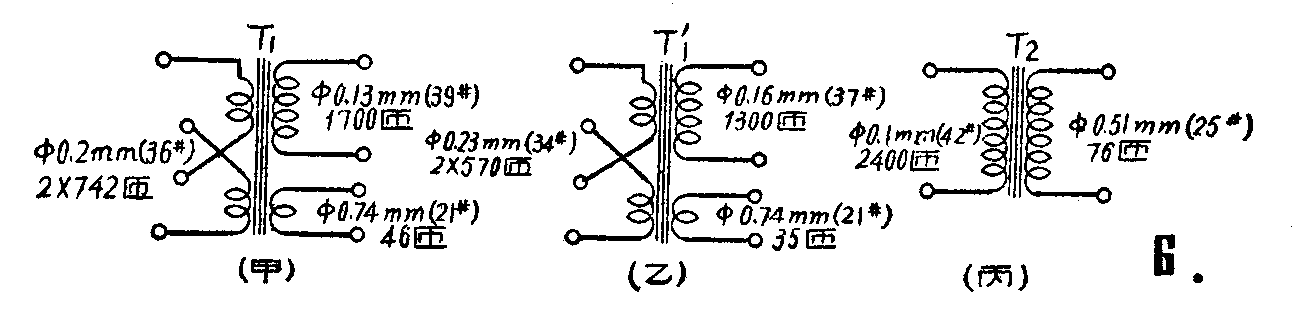

两种收音机电源变压器T\(_{1}\)、T'1的绕制数据分别见图6（甲）、图6（乙）。它们都设计得比较富裕，因而保证收音机能在较长时间内连续工作。铁心采用厚0.35或0.5毫米、舌宽19毫米的硅钢片。

电源变压器T\(_{1}\)的铁心叠厚28毫米，T1'的铁心叠厚38毫米。绕制时，线包骨架用一层1毫米厚绝缘厚纸制作；线包层间用厚0.05毫米电话纸（或薄牛皮纸）垫一层；线包间用同样电话纸垫四层；线包外层用0.12毫米厚电缆纸（或厚牛皮纸）裹两层。绕制好的线包浸凡立水，待干后即可插片使用。

输出变压器T\(_{2}\)初级圈数按3500欧设计。次级为3.5欧。绕制数据如图6（丙）。其中铁心用宽12.6毫米、厚0.35毫米的硅钢片对插，叠厚12.6毫米，横条与“Ш”形片间垫一层电容器纸。线包骨架用一层0.5毫米厚绝缘厚纸制作；层间垫0.05毫米厚电话纸一层；线包间垫同样的电话纸四层；外层用0.12毫米厚电缆纸裹一层。绕好后同样用凡立水泡浸，待干后再插片。

如果手头上有一只初级为5000欧、次级为3.5欧的输出变压器，亦可加以改制，方法是将输出变压器拆开，并记下次级的圈数，然后次级在原有圈数上再加绕百分之二十便可（计算方法从略），不过所用的输出变压器初级的圈数最好在2400圈左右。据我们实验的结果，若初级圈数多了，声音略嫌沉闷，圈数少了低音又嫌不足，而在2400圈左右时高、低音都比较合适。

输出变压器T\(_{2}\)'为一般售品配6P1（6П1П）用的一种。

在安装时如用接线板，则应尽量考虑到各元件间的影响。比如将一端接地的电容器分别夹在具有不同电平的元件中间，以减低相互的感应。接线板靠近底板的一方应为各电子管电极的引出线，且越近管座越好。接线板的另一方为地线及高压引线。

如果所用元件可靠，电子管无衰老等弊病，接线也正确，收音机装好后插上电源便能收音。个别元件的数值，如C\(_{9}\)、C10、C\(_{12}\)可在100～250微微法之间选择; C14可在0.003～0．O1微法之间选择。

低放级栅极回路部分引线可使用金属隔离线,以免引起杂散电磁场的干扰。如果发现有调制交流声（即接收电台时交流声随之增大），可在次级高压绕组两端跨接一0.01～0.05微法的电容器消除。但此电容器的质量一定要可靠，耐压性能好，否则电容器一经打穿后短路，若无保险丝的话，便会使次级线圈或整个电源变压器烧毁。

为了节省零件，没有装中频陷波器。但实际上在收音机使用过程碰到中频干扰的机会是非常少的。其次保险丝和电源变换插子甚至都可不装，但在调整时要比较小心，因假若第一只滤波电容器击穿或该处高压短路，都可能使6N1的阴极或硒整流器烧毁。若手头上有合适的灯丝变压器（如220/6伏电铃变压器），亦可作电源变压器用，此时次级高压可直接取220伏交流电源。不过这时底板将带电。为了避免发生触电事故，除机箱后面用木板或厚纸板将底板隔开外，旋钮的螺孔也应封腊，使不致触碰金属螺钉，天地回路线圈的初级接地端应串联一只0.01微法的电容器后才接地。
