一、电路工作原理
本机是采用来复式电路的再生式五管机。用П401（T\(_{1}\)）作一级不调整高放；两个Д1作倍压检波;两个П6B（T\(_{2}\)，T3）加上重复利用一次П401，作三级音频电压放大；最后用两个П6B（T\(_{4}\),T5）作推挽输出功率放大。接收频带是中波广播段。电源用4.5伏时，输出功率接近100毫瓦，收听本地电台不需要外接天线，即有足够的音量。
电台信号由L\(_{1}\)C1调谐回路选出，通过感应传到L\(_{2}\)内。L2两端的信号电压，经C\(_{2}\)（6000～2000微微法）加到高放管T1的基极和发射极。放大后的高频信号经C\(_{3}\)送入检波电路。同时通过再生线圈L4回送到输入端。高放级的工作状态决定于偏流电阻R\(_{1}\)（220～390千欧）的阻值。调整R1,可以使基极得到适当偏流，从而使П401处于最佳工作状态。本机由T\(_{1}\)集电极还引出一根线自由放到调谐回路零件附近，以加强接收波段高端的再生作用，线的长短和位置可实地试验确定，如效果不显著也可不用。
检波级由D\(_{1}\)、D2两个晶体二极管组成倍压检波电路。
检波后得到的音频信号又被送入T\(_{1}\)的基极，由T1再作一次音频放大。这样把T\(_{1}\)利用了两回，先后放大了高频和低频，这种电路称之为“来复式放大”电路。
由T\(_{1}\)所作的音频放大是电压放大，负载是电阻R2。
然后，音频信号又被T\(_{2}\)、T3再作两级电压放大。它是一般的共发射极放大电路。因本机所用两管有足够的偏流，所以取消了偏流电阻。R\(_{4}\)是T2的负载电阻。C\(_{5}\)、C7是极间耦合电容器，容量可在10～100微法内选取。R\(_{3}\)为音量控制器，C6为反馈电容器。C\(_{4}\)、C8为高频旁路电容器。C\(_{8}\)可在0.002～0.1微法内选择，以调到所喜爱的音调。
被放大后的音频信号再经输入变压器（或称“级间变压器”）送入输出级电路。
输出级由T\(_{4}\)、T5组成推挽功率放大。 R\(_{5}\)、R6组成分压器，使T\(_{4}\)、T5取得所需偏流。本机R\(_{5}\)定为6.8千欧。如果晶体管较好，在无信号输入时，末级电流一般可调到10毫安以下，最大信号时能够超过30毫安即可。
电源是利用1.5伏干电池三节，串联组成4.5伏供电。在电池+、-两端间并联了一个超小型电解电容器C\(_{9}\)，容量在30微法以上即可。如果找到100微法6伏的最好。这样当电池使用时间长了，内阻渐渐增大时，有利于交流通畅，可以避免引起音频振荡叫声。如果使用新电池，C9可以省去。
二、零件制作和选用
本机最好采用超小型零件。Tp\(_{1}\)，Tp2可分别采用华北厂出品的XJBO-10及XCBO—10型小型变压器。
磁性天线采用国产M\(_{4}\)型磁性瓷棒（φ10×170，或φ10×140），在绝缘纸筒上用自制16股（每股0.01毫米) 漆包线绞线绕制：L1为50圈;L\(_{2}\)为9圈; L4为4圈。要求线圈筒能在棒上移动，以便调节。
调谐电容器C\(_{1}\)采用普通360微微法的单连可变电容器。高频扼流圈L3利用M\(_{5}\)型环伏磁性瓷心子，用0.1毫米漆包线以穿绕法绕200圈左右，因为它的自感量较大，并且是闭合回路，杂散影响较小，效果很好。如果用2千欧电阻代替，也勉强可用。

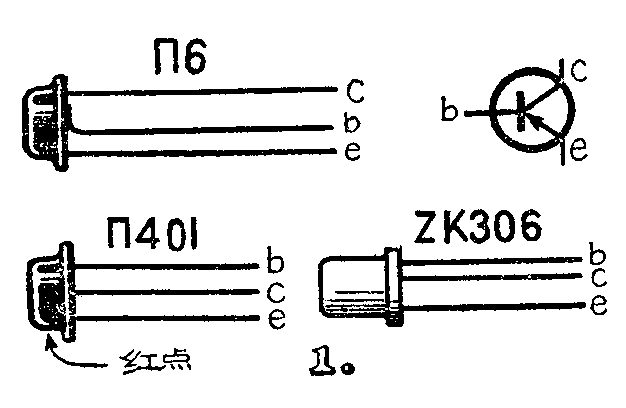

本机采用正向电阻为500欧，反向电阻在1兆欧左右的晶体二极管。高频放大管也可以用ZK306。低放管中放大系数大的放在电压放大级；而输出级则由特性相近的两管担任。要注意П401、П6B和ZK306的各极引出线位置不同（图1），千万不可搞错。

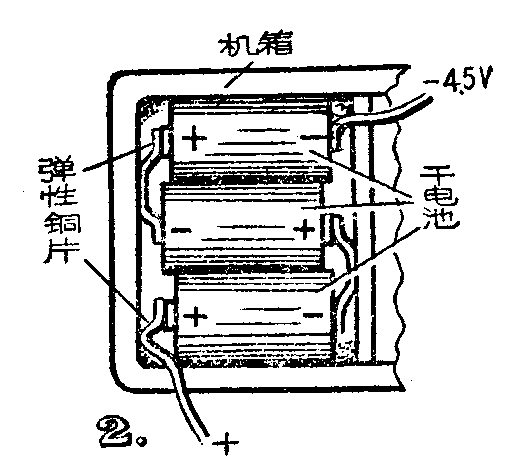

电池体积应尽量小，但又要考虑经济实用和更换方便，本机采用三节2号电池，采用弹性铜片连接，如图2。
本机外壳是用木制的。四周边框用塑料腰带包贴，面板上贴有金色的铝制网板，以作装饰。后盖板的一边和外壳用绸布粘牢，做成活页形式，以便于打开检修。面板上应先开出扬声器洞，洞口又留一些挡条，以防损坏纸盆。
度盘是利用玩具胶木小碟，在中心挖出圆洞，再用万能胶将它反扣在电容器旋钮上粘牢，作为旋柄。小碟的边沿还粘有一些白色小塑料块，作为刻度。
三、安装和调整

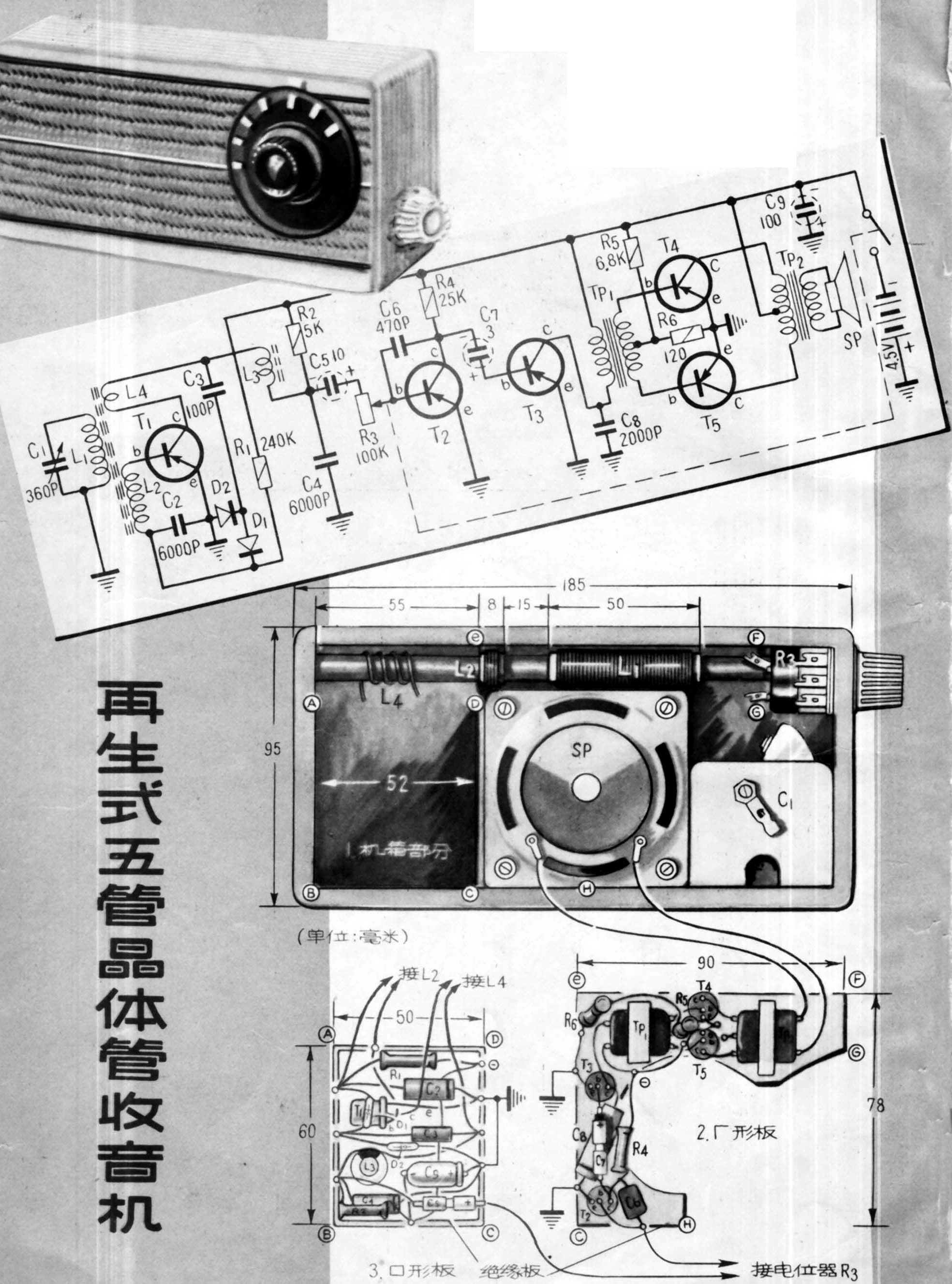

外壳内的安装共分四部分，如封底各图所示。机箱部分固定装有扬声器。调谐电容器和磁棒、电位器等。第2部分“Г”形板上装有变压器T\(_{p1}\)、Tp2、各个晶体管和其它阻容零件，焊好后装入机箱，放在890位。第3部分是一“□”形底板，零件放在框内，各处接点塞进框边上的各处小孔内支持住。焊好后将它放入箱内234位。注意晶体管要最后焊接。然后在“□”形板上面放一片薄塑料片隔住，上面再放电池。
然后, 将各部分之间的连线接好。
注意在正式将零件装到各部分底板上之前，要先用1毫米厚厚纸板作一次试装，并在临时底板上进行校正、调整零件位置和更换零件。待调整定局后，再原封不动地照样把所有零件移装到正式底板上，这时不要再更换零件，以免性能变化。
调整线圈L\(_{1}\)和L2之间的距离。当两线圈靠近时，输入信号强，音量增大，但选择性稍差；远离则相反。调整时最好根据本地较弱电台的信号调到适合的灵敏度，这样收强电台时灵敏度当然就足够了。
本机总电流最后要调整到无信号时为5毫安，最大信号时约50毫安为合适。电流的大小取决于各级的偏流电阻。调整输出级时可改变R\(_{5}\)；调整高放级时可改变R1。电压放大级可不必调整。当确定R\(_{1}\)的阻值时，可先换入100千欧电阻和250千欧电位器，串联接在R1位置上，转动电位器使高放级集电极电流达0.5毫安即可。然后烫下临时的电阻和电位器，测出它们的串联总电阻，再以同阻值固定电阻换入即可。然后调输出级，可用同样方法，但临时电位器和电阻要分别换为10千欧和1千欧，调整临时电位器，使总电流达到上述要求。
当预装调整前，应将扬声器先装到机箱上，以便监听音质的优劣。如嫌高音刺耳，可在T\(_{4}\)、T5的两集电极间接一只0.03～0.1微法电容器，以衰减高音频。本机可使用65毫米（2寸半）口径的扬声器，阻抗3.2欧，例如化北厂YDO．25—1型。 （杨名甲）
