这里介绍一架用晶体二极管代替矿石装成的矿石机。由于采用晶体管和有磁心的线圈，所以它的体积很小，能设法安装在耳机里面空着的地方，便于随身携带。如果利用电灯线做代天线，就更方便。这架矿石机的灵敏度也不差，在南京和西安两地收听本地电台，声音很响。

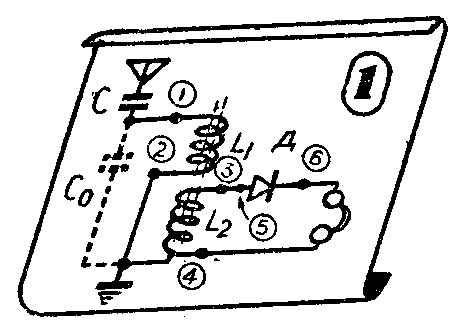

本机线路见图1。由线圈L\(_{1}\)及分布电容C0组成调谐回路。天线收到的信号通过电容C送到调谐回路中，将线圈的磁心在线圈里伸缩移动，便把回路调谐到需要的电台信号频率上，这个电台的信号就进入矿石机，经二极管检波后，在耳机里放出声音。
这个电路工作时，不接地线影响不大，因为L\(_{1}\)的②端和耳机相接，而耳机靠近人体，与地之间有分布电容存在，加以接收频率较高，故使高频有路可通。但若接收1000千赫以下的电台时，最好接上一段几米长的拖线做地线，效果才好。
具体制作方法如下。
1．线圈的绕制：

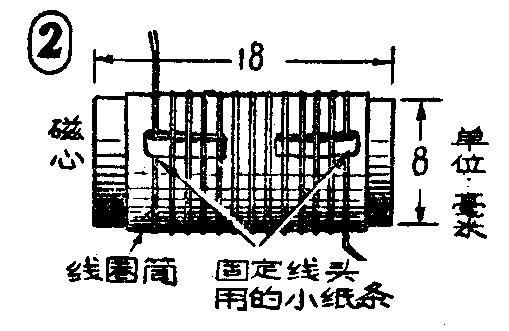

用直径8毫米、长18毫米的M\(_{4}\)型或Mll型铁涂氧磁心。先在磁心上绕一层普通纸作衬纸，然后用硬一些的日记本纸卷绕两层，并粘成一个套筒，作为线圈骨架。L\(_{2}\)是用38号漆包线，在线圈骨架上绕100圈左右。绕线时开头用一小纸条把漆包线包住，并用以后几匝线压住纸条，收紧纸条后，线头就被固定住（参看图2）；绕到90圈左右时再放好一小纸条作固定线尾用。L2绕好后，裹上一层纸，再依同法用同号线绕L\(_{1}\)。两线圈的圈数和绕线方向相同。绕好后从磁心上脱下，去掉衬纸，磁心便可在线圈筒内自由移动。
2．装接：

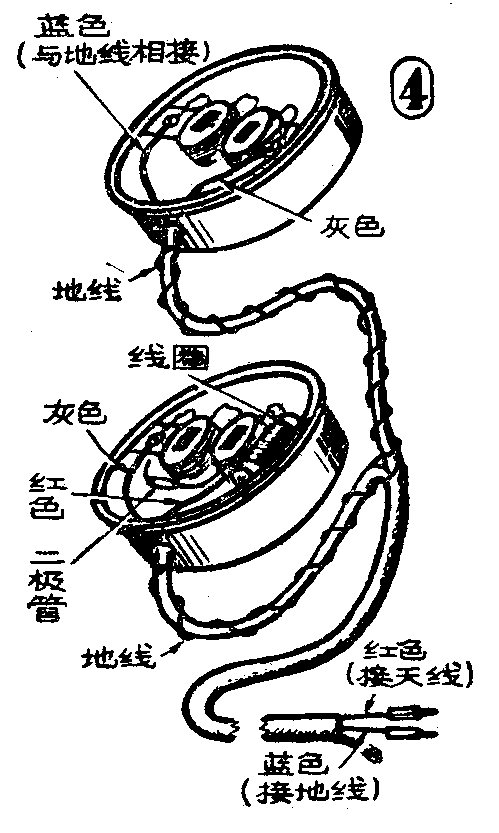

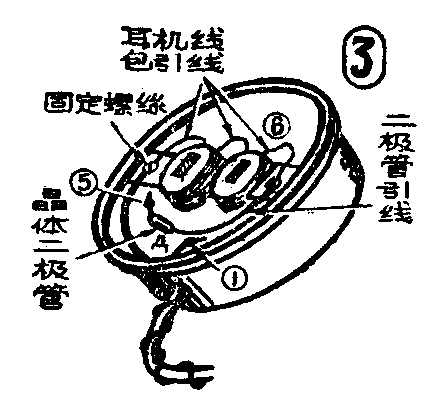

先打开一个耳机外壳。在固定螺丝处，把一根接到耳机插脚的引线与线包引线断开（记住耳机插脚引线颜色），并把这根插脚引线改接到L\(_{1}\)的①端（见图3），空出的耳机线包引线空头则和二极管的一端相连，并用固定螺丝固定好，这个连接点就是图中的⑥。将二极管的另一端⑤与L2的③端相接。再把L\(_{2}\)的②端和L2的④端接在一起后，用大约32号漆包线（粗点细点均可），引出耳机壳，缠绕在耳机绳上（如图示），再穿入另一耳机壳，接到与另一耳机脚颜色相同的引线上 （注意与接L1①端的耳机脚区别），作为地线。这样耳机的两个插脚尾线将分别作为“矿石”机的天、地线引线。
3.天线插头：

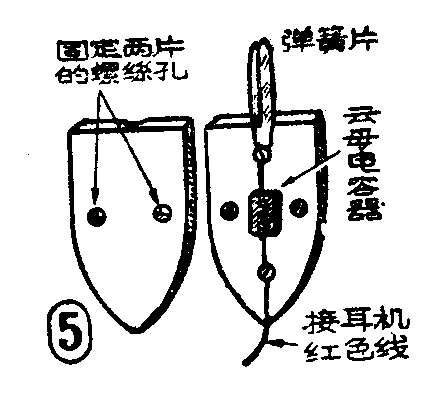

用干木料作成象一般电源接头一样的两瓣（见图5），中间固定一个云母电容器C（100～300微微法，耐压600伏以上），电容器一端接弹簧片，以便插入电源插座，另端引出一根线和耳机天线脚线相连。再用螺丝穿入预先挖好的孔内将两瓣固定在一起，便作成一个连接天线（电灯线）用的插头。
4．调整：
将电路按图正确接好。把天线插头插在电源插座的任一插孔内（注意只能插一个插孔，插两插孔将使电灯线短路，引起事故）。戴上一只耳机，把线圈暂时拉出耳机壳，调节它的磁心，使声音到最大，然后再放入。线圈和磁心的位置要用一些纸卡紧固定住。如果磁心在外边露的太长而不能放进去时，可把L\(_{1}\)拆去几圈使电感下降。假如磁心全部旋进去后音量觉得不够大，可再多绕几圈。

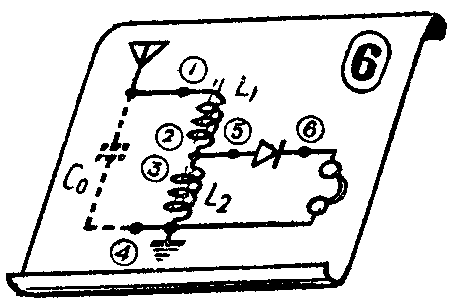

本地电台的频率如在1000千赫以下，可将线路接成图6。
在没有晶体二极管的情况下，可以用一段竹笔杆和一小粒放石自己设法做一个小的固定矿石。(王德忠)
