实用单管和双管收音机

🏠 首页 《无线电》杂志 1955年 🔗 第7期 🔗 第23页 许国瑞 🔗

介绍两种可在农村或城市使用的单管和双管再生式收音机,都是交直流两用的。线路的设计适于接110伏电源,如电源是220伏交流或直流,加上一只小型220/110伏变压器或串联一只110伏75—100瓦普通电灯泡也照样能用。

为了特别照顾到农村起见,因农村离广播发信台较远,信号一般不强,所以用栅漏检波,使检波管还有放大作用,提高灵敏度。在城市里用来接收强大信号,是可能会引起失真的。

下面分别将单管和双管机的回路和按装时应注意事项做些简略说明。

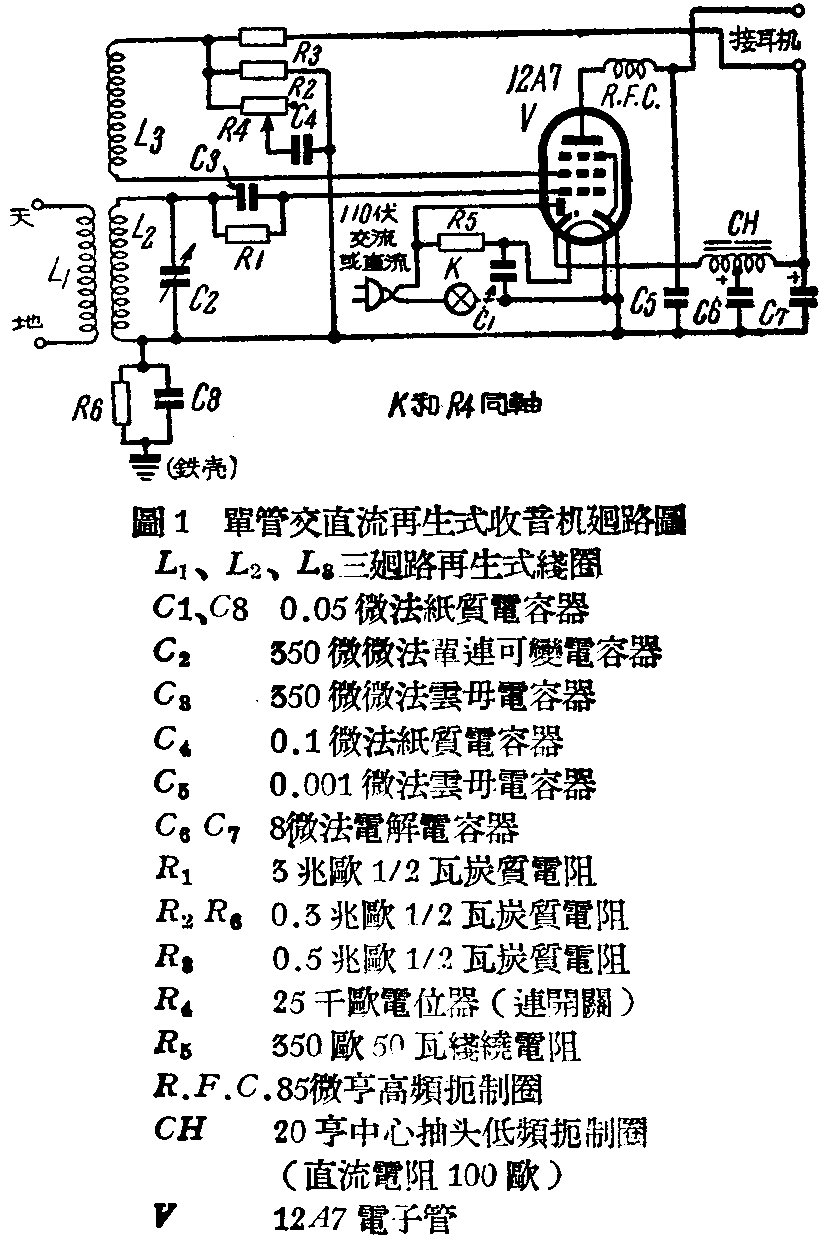

单管机中用一个12A7电子管,它的二极部分担任整流。经CH-C6-C7等组成的滤波回路(图1)得到直流高压。扼流线圈CH的输入端是不和电容器相接的,滤波回路如用了电容器输入式,会使输出电压增高到超过需要,因为栅漏检波管并不需要很高的屏压,而且会影响换用直流电源时,屏压有较大差别。CH价值较贵,也可用一个2瓦以上的500—1000欧左右线绕电阻来代替,残余交流音增加得并不大。

图1
图1 🔍原图 (831×1244)

R\(_{5}\)是110伏/12.6伏的灯丝降压电阻。最初使用时,丝压的数值最好用电压表校核一下,不能相差太多。R5上最好有抽头,或电阻值可以滑动改变,以便调整。R\(_{5}\)消耗的瓦数很大,装置时必须注意到它的散热问题。

由天线来的信号被L\(_{2}\)C2谐振回路选择放大并加到控制栅极,检波后R\(_{1}\)上便有了音频电压,同时在屏极回路内得到放大了的音屏电压,输出至耳机。栅极的高频电压所引起的高频电流,在屏极遇着高频扼流圈行不通,便流到帘栅极,经L3-R\(_{4}\)-C4到地,对L\(_{2}\)产生回授。R4不仅可以控制再生,并可做音量调整。C\(_{5}\)是高频傍路电容器,C1是电源杂音滤波电容器。R\(_{6}\)和C8是安全滤波回路,防止电源直接接通机壳,可能触电麻手。但高频电流仍经C\(_{8}\)通地,不致影响工作稳定度。

本机12A7管帘栅电压要求调整得比较精确。图1中特别用了R\(_{2}\)和R3所组成的电位器来控制。如帘栅电压过低,会降低灵敏度,不能平稳地控制再生;过高,耳机里会发生50周噪音或叫哮声。所以这几个电阻的数值必须配得适当,配好了收音成绩是会很好的。零件数值详附图1。

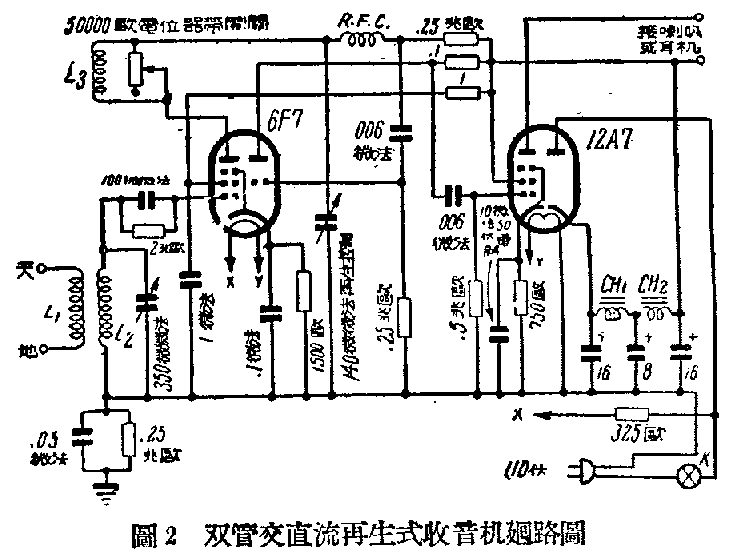

双管机采用6F7和12A7两个电子管,市场上容易买到。输出可推动喇叭,收音距离在广播波段约250公里。电源回路基本上和单管机相同,但滤波回路采用了电容器输入式,目的是为了减低交流噪声。两个电子管的灯丝串联起来总共丝压约为18伏;灯丝电流是300毫安,灯丝降压电阻约325欧,装置时应注意的各点同单管机。

6F7的五极部分担任栅漏检波和再生工作。输出经三极部分作一级低放后,再用电阻交速经过12A7的五极部分作音频强力放大,输出至喇叭。再生作用由一个140微微法电容器和一个电位器(50千欧,兼作音量调整)双重控制,这样效果较好。零件数值详图2。(许国瑞)

图2
图2 🔍原图 (738×556)
