检查扩音机的步骤，应当在量过回路各部分的电压和电流以后，再进行特性检查。为了能够切实掌握扩音机的性能，一般要求做好下列几种特性测试：
1．频率响应特性 4．杂音水平
2．百分失真度 5．相位失真
3．扩大率 6．分频网络性能
在谈具体测试办法之前，我们需要对几种测试仪器和特殊回路的工作原理加以简单说明。
1．变抗器 扩音机的输出阻抗和喇叭的阻抗应当配合，否则音量下降并有严重失真现象，使扩音机内部的工作状况，无法从成音效果来加以判断。变抗器接到喇叭上，就可以把喇叭的阻抗变高和变低，调整到和扩音机所要求的负荷阻抗相等。通常可用万用变压器或用线绕的无感电阻组成Г型或 型网络来充变抗器。
2．失真度分析仪 这是一具优良的滤波器加上一只电子管电压表。我们把400周的信号接到扩音机的输入端，而它的输出里可能含有其他频率的成分，其他频率的输出愈大，扩音机的输出失真愈严重。帮助我们滤掉400周的电压而能够测量其他频率的输出电压总和的仪器，就是失真度分析仪。

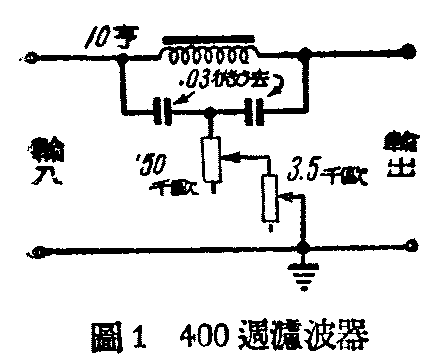

滤波器的构造示如图1。L－C回路的零件质量如何，决定滤波性能是否优良。滤波的性能，若以同样大的400周和800周的电压输入而输出的400周电压小于800周1000倍方合用。如电感量L为10亨已固定，电容器的容量可用C=\(\frac{1}{πf}\)\(^{2}\)L来求出，f为须被滤去的频率，两个电容器的容量应当绝对相等。图中两个可变电阻，为滤波调节器，一个阻值大调节的范围大，另一个阻值小担任比较细仔的调节，使滤波器能够达到最优工作点。
3．分贝表 这是有分贝刻度的交流电压表。因为人的听觉是按对数规律变化的，“分贝”是增益大小的对数值，所以用分贝表来量增益比较有意义。设输入电压为V\(_{1}\)，输出电压为V2，输入和输出电阻分别为R\(_{1}\)和R2。增益的分贝数为：分贝=20log\(\frac{V}{_{2}}\)\(\sqrt{R}\)1V\(_{1}\)(R2)。例如V\(_{2}\)=400伏，V1＝0.5伏，R\(_{1}\)=200欧，R2=6400欧，就得出：增益=20log400\(\sqrt{2}\)00;0.5(6400)=43分贝。如果我们以V\(_{1}\)=3伏及R1＝500欧为标准（即0.006瓦为标准）；那么当V\(_{2}\)和R2分别等于V\(_{1}\)和R1时，增益=20log1＝0分贝。这样决定零分贝后，读在其他电阻R\(_{2}\)上的电压，就可折合成分贝数。如果R2也等于500欧，折合起来更简单，只须用电压表量出R\(_{2}\)来就可以求出分贝数。电压表就是这样加上分贝刻度的。如分贝表的刻度是以R2＝500欧决定的，而实际R\(_{2}\)不等于500欧，那刻度就没有意义，应当用实有R2值代入公式计算，重新折合。这是使用分贝表所必须首先注意到的——它的刻度是以什么电阻和电压为标准？
4．音频振荡器 这是供给成音范围的频率的电压的电源。输出电压的大小和频率应当是可以调节的，这样才便于测试。

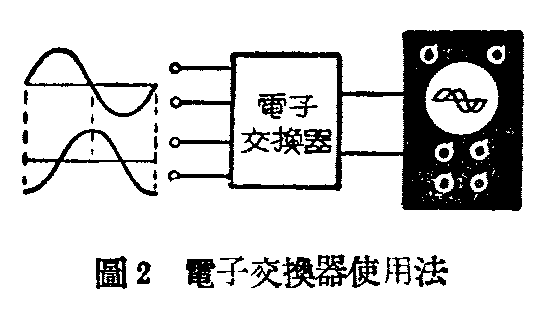

5．电子交换器 是能将同时输入的两个电压按时间先后输出的仪器。设有电压V\(_{1}\)和V2，频率相同，我们要比较V\(_{1}\)和V2的相位差，不能同时将V\(_{1}\)和V2接到阴极射线示波器上去看，因为这样看出的是V\(_{1}\)＋V2的合成波形，而看不出它们的单独波形和相位关系来。交换器里有一个矩形波振荡器，等于一个两路开关，在第一瞬间让V\(_{1}\)通过，而在隔开大于\(\frac{1}{10}\)秒（即人眼的暂留时间）的另一瞬间让L2通过。将电子交换器的输出接到阴极射线示波器，就可以看见两个波形和它们相隔的相位。这样的使用方法，可示如图2。相位的移动在扩音机里就是相位的失真，对有回授作用的扩大机如果有了不应有的相位失真，就会使输出声音失真，可以需用电子交换器来测量。而没有回授作用的扩大机，输出电压的相位移动，人耳听不出来，关系不大，就用不着做这样的测试。

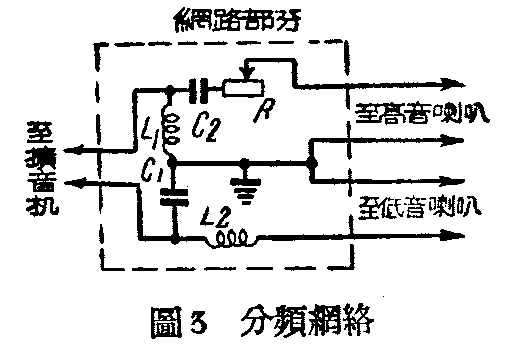

6．分频网络 用这种网络后，可以把高音和低音分别送到高音和低音喇叭，如图3所示。扩大机的输出跨接在L\(_{1}\)C1上。频率愈高，在L\(_{1}\)上的电压愈大，而在C1上的电压愈小。高音喇叭接在L\(_{1}\)的两端所以发高音，而低音喇叭接在C1的两端，所以低音部分较多。除此以外，在接高音喇叭的线上还串联了C\(_{2}\)，使低频电流更不易通过；在低音喇叭线上也串联了L2，使高频电流更不易通过。这样让高音喇叭发高音，低音喇叭发低音，方做到物尽其用。用R还可调节高音的音量。
7．衰减器 这是一些由电阻组成的网络。输入的电压经过这种网络就降低了些。降低的程度是可以调节的，而且可分几级调节，得到粗调和细调的效用。
8、电子管电压表 这是输入电阻极高的一种要用电子管装成的电压表。用这种电压表来测量，可以不影响被测回路原来的电压，量出结果比较准确。
测试大法
现在，我们就谈具体测试方法。

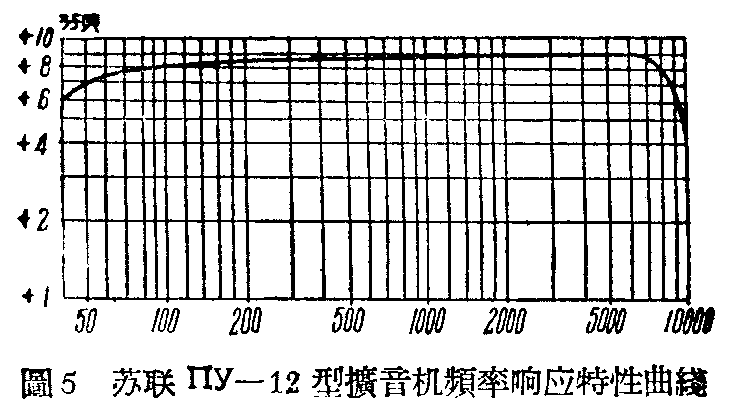

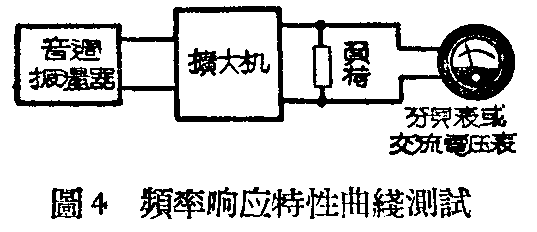

1．频率响应特性曲线测量 图4示测量方法，目的是要量出扩大机对不同音频电压的放大能力。保持音频振荡器的输出电压不变，改变其频率，由70、140、300、500、……到10000、12000、15000等周，看分贝表读数。把每次用的频率和分贝表的读数记录下来，绘成曲线，就是所谓频率响应特性曲线。图5示苏联Пy-12型扩音机的这种曲线，可供参考。曲线在很大频率范围内愈平，扩音机的频率响应特性就愈佳。

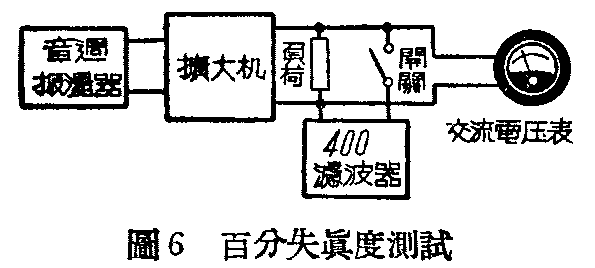

2．百分失真度测试 图6示测量方法。目的是要量出扩音机的输出电压里，由于失真所产生的原来输入里没有的新频率的电压成分。先将音频振荡器调到输出400周的电压，这电压的波形可以认为是正弦波形的，并令这电压被扩大机放大后直接接到电子管电压表上，得出一读数V\(_{1}\)；然后加入400周滤波器，再读电子管电压表的指数为V2，就得出失真度百分比为\(\frac{V2}{V1}\)×100。例如V1＝10伏，V\(_{2}\)＝0.2伏。那末失真百分比=0.2;10×100=2%。这百分比自然愈小愈好。

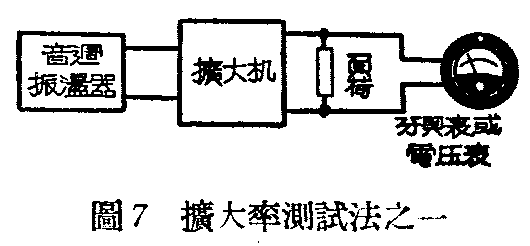

3．扩大率测试 图7示测量方法。目的在求扩音机的增益，也就是能将输入400周的电压放大的倍数。最好直接用适当分贝表量输入和输出两端正确分贝数，再将两读数相减，即得出增益的分贝数。在没有分贝表时，也可以用电压表来量。设量得输入电压为0.2伏，输入电阻为500欧，输出电压为30伏，输出电阻为16欧；就得：分贝增益数=20log\(_{1}\)0300.25\(\sqrt{0}\)0;16=58.5。测试时，最好选三个不同数值的输入电压，将结果平均方能正确。如果有衰减器，可改按图8的速接法。衰减器的输入电阻应等于扩音机所要求的负荷电阻，例如都是500欧。调整音频振荡器使输入到衰减器的电压为5伏，经衰减器降压然后又被扩音机放大，如增压倍数恰等于降压倍数，那末输出电压将仍为25伏。测试时，调整衰减器到总增益等于零的情形、读衰减器上衰减分贝数就等于扩大机增益分贝数。进行这样测验的衰减器输入电阻应和扩音机输出电阻相同，否则读数会有错误。

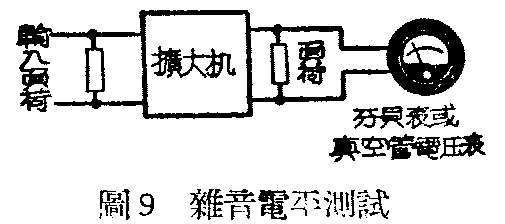

4．杂音电平测量 图9示测量方法。目的在决定没有信号电压输入时，扩大机本身最大可能的杂音电力输出。输入端最好接一稳定电阻，使音量控制器开到最大时，不致由感应和回授发出怪叫声；输出端应接上负荷（喇叭或电阻），只有这样，输出的读数方正确。输出可用适当分贝表直接量正确分贝数，或用电子管量出电压折合成分贝数。一般杂音电平不应大于-30分贝。

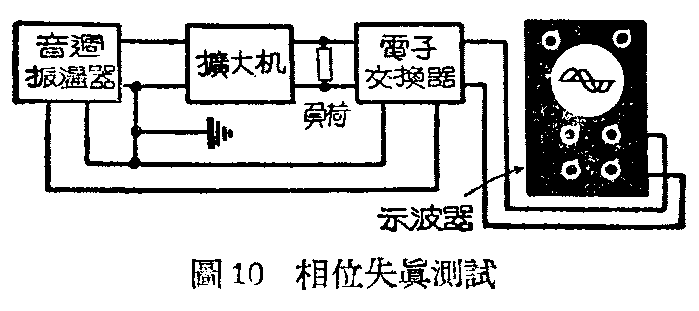

5．相位失真测量 图10示测量方法。目的在决定扩大级在放大电压过程中同时产生的电压的相位移动。图中示波器上两条曲线所差的相角可以计算。例如图11看出AB为四格，AC为二格，则得24×180=90°。这就表示扩音机输出和输入相角相差不是零度或180度，而是90度。

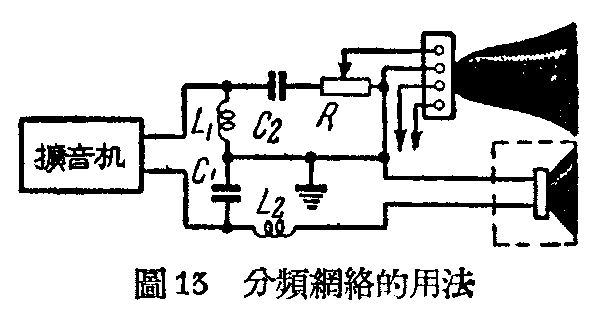

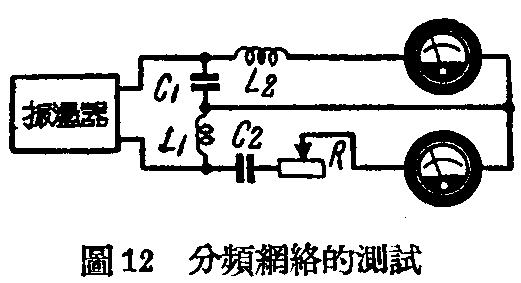

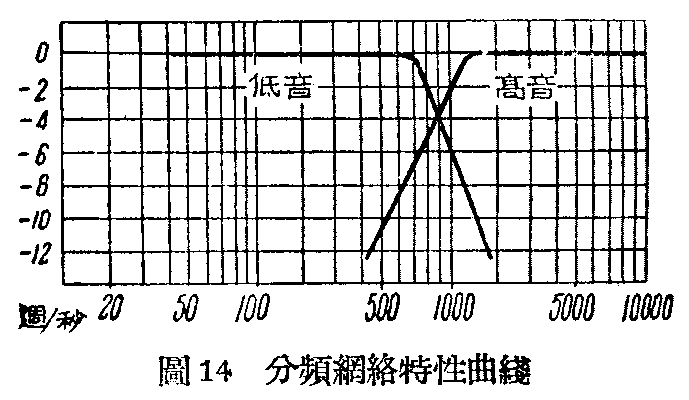

6．分频网络性能的测量 图12示测量方法。目的在试验分频网络能否完成分开高低音频的电流来。这网络平时接入扩音机和喇叭间的方法如图13。测试时，保持音频振荡器输出电压不变，改变频率并记录两电表的读数，将结果绘成曲线，便可看出是在什么频率上有了分频作用。图14示苏联6y－12型分频网络的特性曲线，它的分频点是在820周的频率。在分频点上，两电压表读数相等。（杨炯枢）
