“海尔”通信方式是最简单的“黑白”传真，能够在纸条上直接印出字来，比传真电报简单得多。它的工作速率每分钟可达三百字到四百八十个字，可以用无线电的等幅波、音频调幅波或移频等发射方式来传递。
“海尔”发报机是怎样发出脉冲信号的

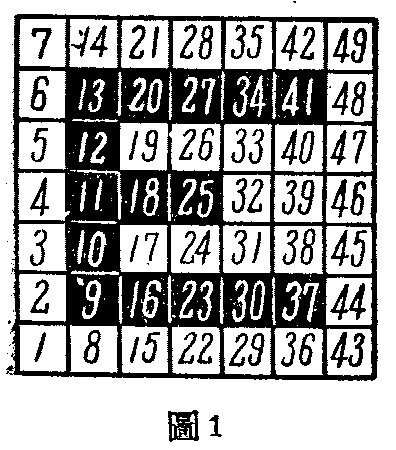

假使印有小方格的纸条，它的小方格的数目，纵的是七个，横的也是七个。那么这一组小方格一共是四十九个单位，再把它按次序编成号数如图1。
假使甲、乙两人各有这种方格纸，分开两地，用电话联系，甲告诉乙将9，10，11，12，13，16，18，20，23，25，27，30，34，37和41等小方格的位置上涂上颜色。乙照甲的话办了。因此，乙的方格纸上现出“E”字来。其它的字当然也可以根据在方格纸上所占的位置涂上颜色，就可以达到印字目的。

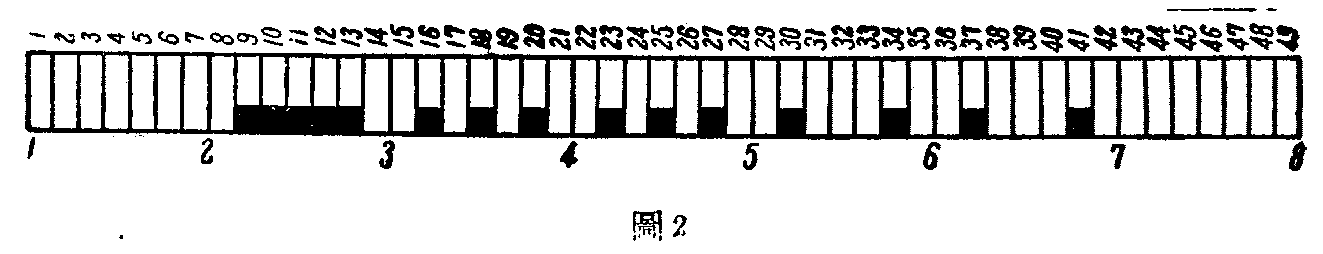

“海尔”发报机利用这个道理，用一种特制的圆齿轮，在需要发送信号的单位时间上，发送一个脉冲信号，例如把图1的小方格展开按顺序排列就成为图2。在这一组四十九个单位时间里，要那一个单位涂上颜色，就在这个单位时间内发出脉冲电流，如图3就是相当于E字的一组脉冲信号。

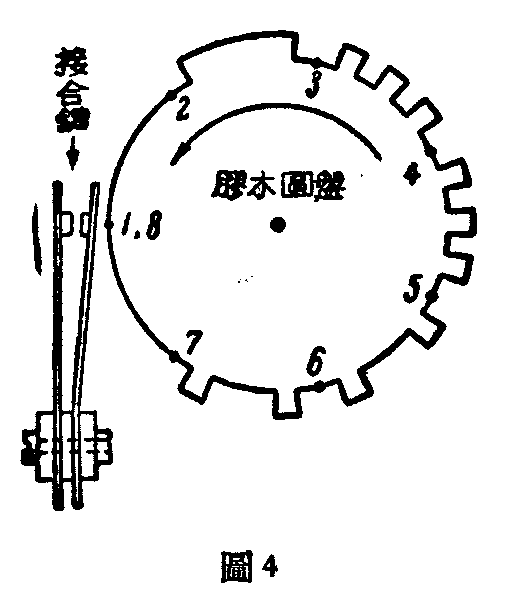

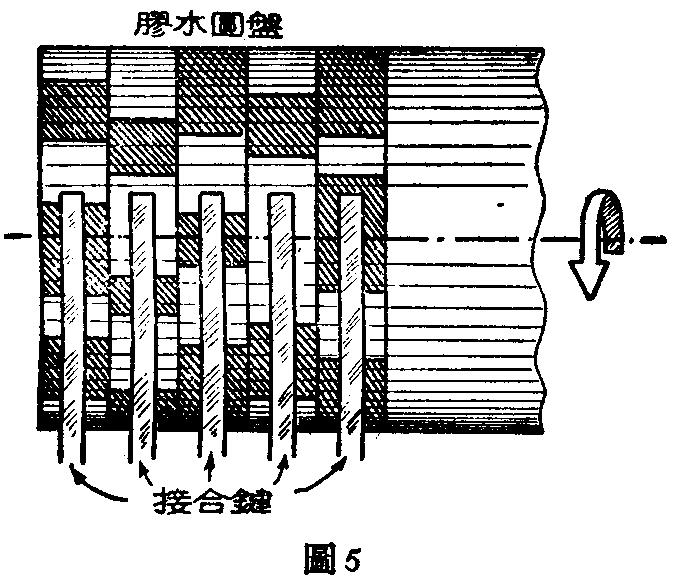

上述的圆齿轮是一个胶木圆盘，周围有些凹下缺口宽度和地位根据需要的单位脉冲而异。当圆盘按箭头方向旋转时，凸出部分使左边的接合键闭合。所以当轮盘旋转一周时，接合键随着作不同长短时间的开闭，发出一联串的脉冲。每一个字母备有一个特制的轮盘（图4就是E字的胶木圆盘），在每个轮盘旁边又各装有一个接合键，它可由选择器来控制，使它靠近该字母的轮盘，这许多轮盘都装在同一根轴上（图5），以等速旋转。要发那一字的脉冲，只要在选择器上选择那一字旁的接合键使它靠近轮盘，就可以发出那一个字的脉冲。这选择器是受凿孔纸条的控制而动作的。纸条上凿有不同字母的孔眼，纸条子被送入选择器后，向前移动，选择器就自动的按所凿字母的先后次序，选择相座的接合键。这样发出的脉冲用来调制发信机后，藉无线电波发射到天空。当然，调制的方式很多，都可以传播“海尔”脉冲信号。
“海尔”收报机是怎样收得信号印出字来的？
1、螺旋印字轮的作用

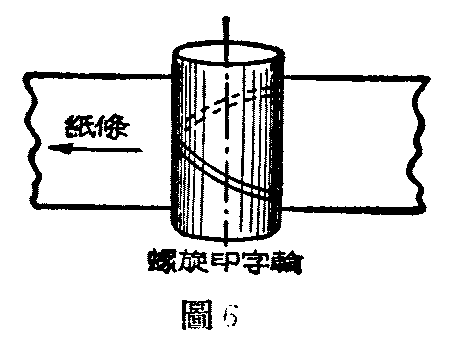

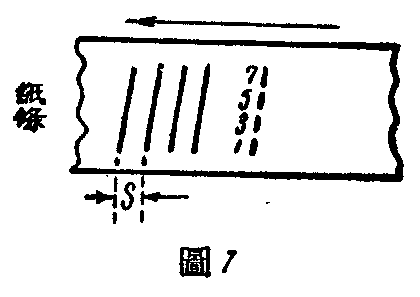

印字轮上具有带着印油的凸出螺纹（一圈或两圈）（图6）。假使纸条不动，印字轮旋转一周时，每一瞬时内螺纹上有一点和纸面相接触，在纸上就印成一根垂直线。假使印字轮旋转的速率是均匀的，而纸条以等速率向左移动。那么在纸条上就画成一条一条斜的直线如图7。
纸条移动S距离的时间应等于印字轮旋转一周的时间，而印字轮旋转一周的时间应当等于脉冲信号的七个单位时间。如果在这七个单位时间里，有信号时方使纸条和印字轮接触，那么，纸条上就能印出一些相当于信号的油迹来。例如在1、3、5、7四个单位时间有信号，纸条上就印出四斜划来，如图7所示。

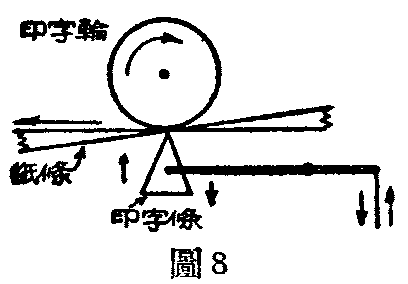

纸条和印字轮的螺纹接触动作是受在纸条下面的印字条控制的（图8）。印字条向上移时使纸条和螺纹接触，印字条向下时，纸条离开螺纹。所以只要使接收到的脉冲信号控制一个灵敏继电器，印字条受继电器的控制而动作，就可以在纸条上印出字来。通常印字轮上有两圈螺纹，因为这样在纸条上可以同时有两点和螺纹接触，印出两行字来，一行不清楚，看另一行，可以相互对证如图9。
印字好坏主要的因素：①收信机所收的脉冲信号要正常，不含过大的杂音；②印字轮旋转速率要一定；③印字条要能按信号脉冲而正确的动作；④纸条移动速率要稳定。
2、由收信机到印字继电器
收信机收到的“海尔”脉冲信号变成音频脉冲信号后，先接到“海尔”放大器上，经过图10一系列的处理，由于有限幅级，脉冲的电压强弱变得一致，幅度相等，使受印字继电器控制的印字条动作稳定可靠。（林葆刘）
