交流电流或电压的最大值、有效值和平均值的相互关系，用公式来计算的方法，是我们都很熟习的。例如有效值=最大值\(\sqrt{2}\)，平均值=2;π最大值，和平均值=2π\(\sqrt{2}\)×有效值等。但计算起来，包括2和π的乘除演算，结果不易准确，为了方便校对计算结果起见，可利用下面介绍的图解法。

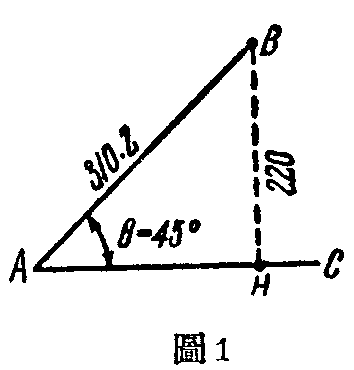

①知道最大值求有效值：画一45°的角（图1），以AB线段的长度代表电压或电流的最大值，由B点绘一垂线，在H点垂直于AC线，BH线段的长度，就是有效值。例如：最大值为310.2伏，有效值就是220伏。

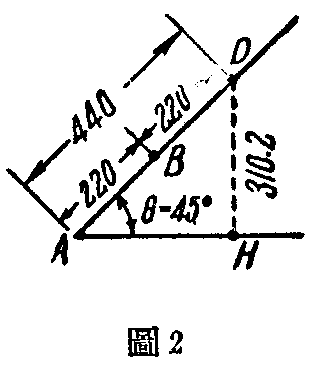

②知道有效值求最大值：画一45°角（图2），取AB线段的长度表示有效值，又取AD线段的长度等于2AB，经D点划一垂直线在H点垂直于AC线上，DH线段长度就是最大值。例如：有效值为220，最大值就是310.2。

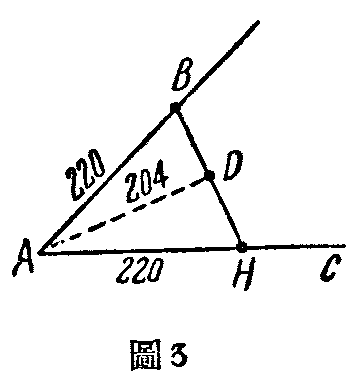

③知道有效值求平均值：画45°角（图3），在两边取AB及AH两线各代表有效值，连接BH点，并经A点绘一垂线在D点垂直于BH线，AD线段的长度，就是平均值。例如：有效值为220，平均值就是204。(杨柱)
