扩音机在制造厂里，多数经过比较详细的检查，出厂标准有详细记录。我们维护扩音机也同样需要经常有系统地检查，并根据检查结果，保持记录里的标准，方能使扩音效果良好。
话筒、唱头和喇叭，是和扩音机分不开的几个部分，它们担任拾音和放音工作。这几部分如不合标准，扩音效果一定很差。但要鉴定它们的性能，需要用比较复杂完善的设备，例如在苏联正式测量话筒和喇叭时，就是在有安静的音响环境的专门空旷场所进行的，还要用精确的直线放大器、音频振荡器、标准微音器和扬声器等。如果我们目前还没有这些条件，可以参考说明书，知道所用喇叭、话筒的阻抗、方向性和频率响应特性，和唱头的拾音特性，适当地使用它们。因此，它们应如何检查，这里暂且不谈，而直接就谈到扩音机回路部分的检查方法。
正规检查电子管，最好用电子管测试器来进行。应当能肯定：（1）灯丝是否良好，（2）阴极对丝极或栅极是否漏电，（3）管内是否漏气，（4）互导率多少。这种测试器是可以自制的。（请参看本刊第五期第15页——编者）
扩音机输入级的影响最大，所以对这级电子管的要求也比较严格。这级的微小杂音或漏电，都会严重地影响输出音质。输出级普通是用两只推挽强放管，这两管的特性必须完全一样，方能保持平衡，没有偶次谐波使声音失真。
电压和电流检查

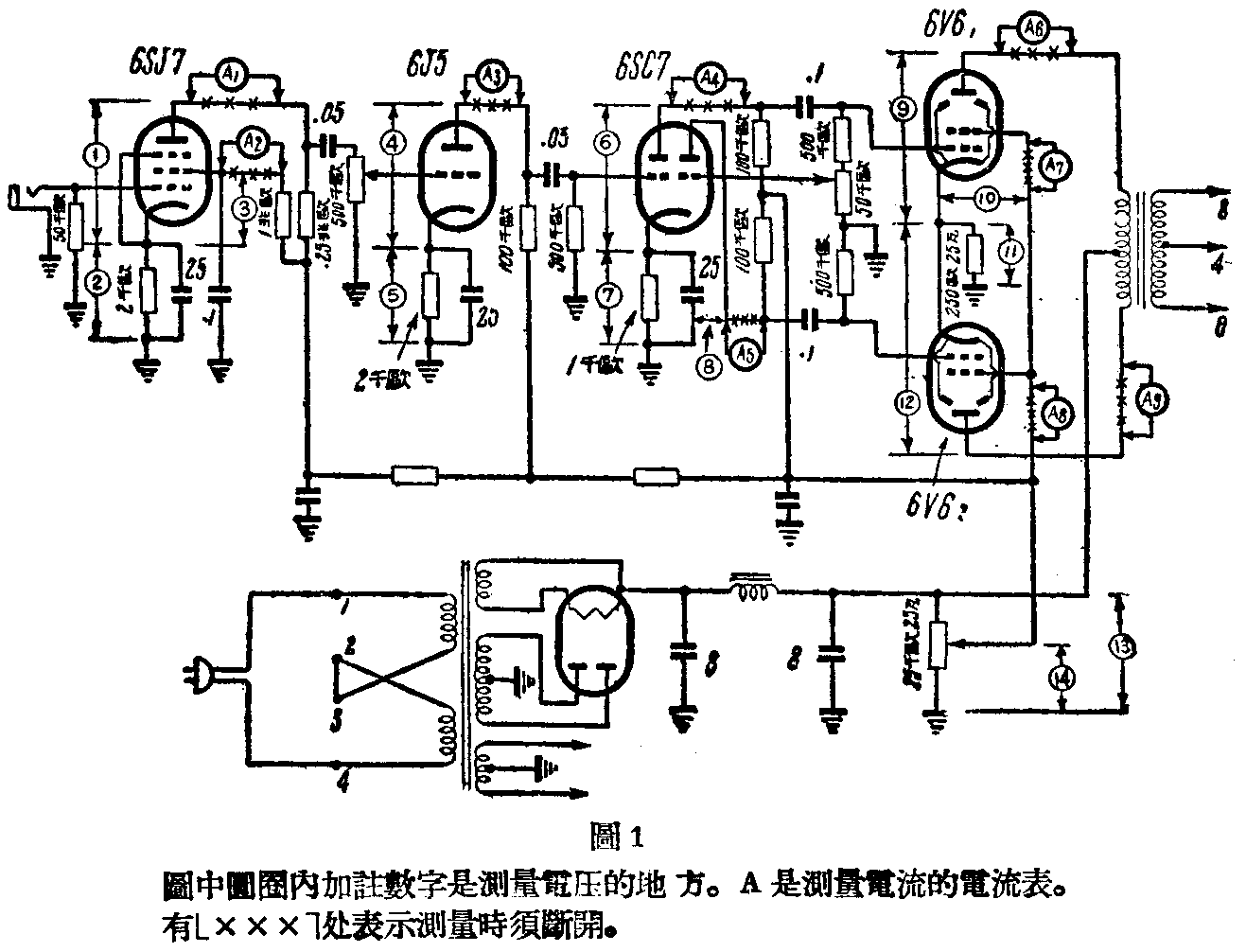

进行这项检查，需用一具万能表M\(_{1}\)（表头约为20000欧／伏），和一只电子管电压表M2。图1是一普通扩音机回路图，标有应检查电压和电流的位置。测量方法如下：

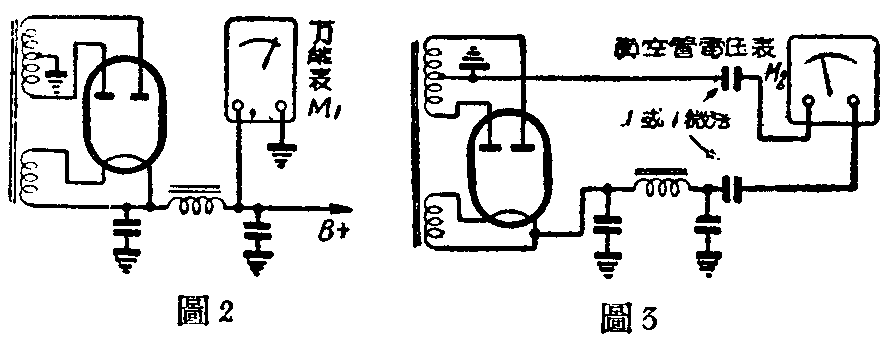

1．电源部分注意在保持输入电压为扩大机的额定输入电压时，方进行测量。先用电源变压器各次级交流电压。注意接整流管丝极的次级时，那上面有直流高压，任一测捧尖端不可碰着机壳和手上。再测整流器输出电压如图2。这直流电压里还含有交流成份，它对直流电压的百分比数可用图3的接法来测定。图中C为0.1—1微法的两只油质或电糊式电容器，耐压约1千伏，它们隔断直流，使M\(_{2}\)仅表现出交流电压来。若用M1来量，因这交流电压很小，而表头损失较大，量不出正确读数来。设用M\(_{2}\)量得0.8伏，M1（如图2）量得400伏，我们就得：直流电压的脉冲率为0.8400×100=0.2%
2．电子管各极的电压应按图1由输入级到强放级逐级测量。首先是测灯丝电压。一般灯丝多系并联（除整流管外），也有串联的。测量办法分别如图4甲和乙所示。图中有接M\(_{1}\)处，就是须量电压处。并联时，可测量任何一个电子管的丝压，但有些扩音机输入电子管V1的丝压，原设计系低于额定值，使它放射减小，同时杂音也减小。这时就应在图4甲注有“×-×”处量它的丝压。

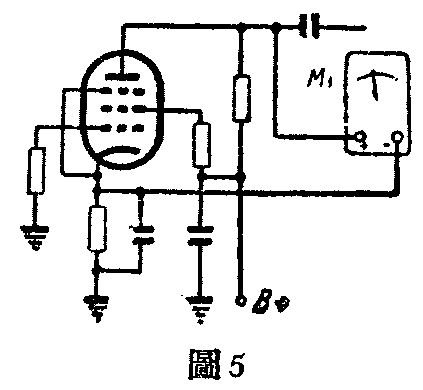

直流屏压（或帘栅压）的测量如图5。M\(_{1}\)的一端接屏极（或帘栅极），另一端不是接地而是接阴极，因屏压（或帘栅压）是对阴极来说的。直流栅压的测量如图6甲和乙。M1的“-”端接点“a”，“＋”端接地。两只推挽强放管的负栅压应保持相同，测完应即进行调整。

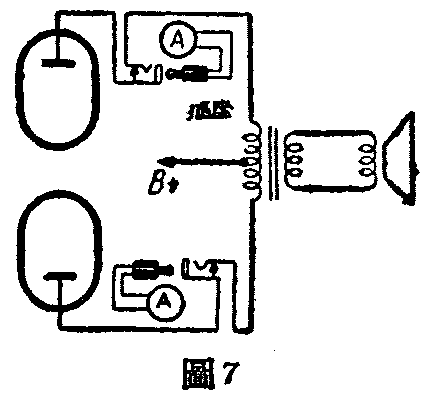

3．电子管各极的电流这电流虽可按图1标明各处先断开回路串联电流表进去测量，但送样就全使原来焊得整齐的接线遭到破坏。如上面检查电压正常，电流一般可不必测量，惟两输出推挽强放管的屏流需要比较是否平衡，可专做两个插座如图7，平时电流经插座弹簧片的接触点通过，测试时用插头接入电表，免得每次测试都要焊线。如不平衡会使声音失真，两屏流的差数超过其中之一读数的5%，就必须调整负栅压，甚至换掉电子管。（待续）（杨烱枢）
