交流再生式两灯收音机

🏠 首页 《无线电》杂志 1955年 🔗 第6期 🔗 第14页 沈理华 🔗

装一部再生式两灯收音机,其中用一只复合式电子管,就能够起三灯机的作用。例如用苏联五极管6Ж8电了管做再生式检波,和一只复合式6H8C管担任音频放大兼整流,就很合适。作者实际装成了这样一部收音机(图1),在杭州用一根十公尺长的天线高出屋顶2公尺,就很容易收到北京、南京、福州和上海的电台,凡是一般五灯机能够收到的,它几乎都能收到,收听本地电台,加用输出变压器和永磁喇叭,在小房间里可以听见响亮的声音。经常的消费是极省的,每天收听六小时,一个月用不到两度电。对这部收音机的主要部分,下面做一些简单解释。

图1
图1 🔍原图 (734×456)

为什么要用五极管检波呢?因为它的灵敏度比较高,工作也比较稳定。检波的方法我们晓得是很多的,其中又是栅极检波最灵敏,检波管本身的放大作用可以被利用,所以本机用的是栅极检波。

若检波管再有高频回授的再生作用,使信号在检波前被增大很多,那么收音机的灵敏度更可以增加。所以本机又加用了检波管屏极回授的办法。

但回授过大是会产生振荡的。控制回授程度的方法很多,如:(1)增减回授线圈的圈数,(2)移动回授线圈和栅极线圈间的距离,(3)在回授线圈上并接可变电阻器或串接所变电容器,和(4)用电位器控制帘栅极的电压等。其中作者采用了第四种方法,因为它是相当稳定可靠的。

检波管6Ж8的特性和6SJ7相同,用其他五极管如6J7、6K7、6C6、6SK7都能得到相同的结果。

线圈L\(_{1}\)、L2、L\(_{3}\)叫做三回路线圈。L1叫做天线线圈,L\(_{3}\)叫做再生线圈,L2叫做调谐线圈。L\(_{2}\)和C配合调谐,应能包括550千周到1600千周的范围。L2绕在L\(_{1}\)的下端,L3又绕在L\(_{2}\)的下端,绕完试验的结果,须使全部调谐范围都能在R5的控制下产生振荡。再生作用的控制要很平滑,不要有某些点转到那里就忽然发生尖叫。这种现象,常因栅漏电阻值不对,屏极或帘栅极电压太高,回授线圈烽太多和C\(_{2}\)电容量太大而产生。L1、L\(_{2}\)、L3的绕制法,系在25公厘直径,75公厘长的纸管上,用0.25公厘直径漆包线,绕L\(_{1}\) 15圈,离开L1下端5公厘绕L\(_{2}\) 115圈,再离开L2 5公厘,绕L\(_{3}\) 20圈,三个线圈的绕线必须都是同样的方向。绕完的三回路线圈如图2,在线路内连接方法看图1。

图2
图2 🔍原图 (309×924)

检波管的屏极回路里有高频扼流圈和C\(_{2}\)、C3组成的高频滤波器,防止检波后的残余高频电流进到音频回路。由于五极管的屏阻高,屏流小,在R\(_{2}\)上的降压不致太大,因此可用电阻电容交连回路。用这种交连回路,音质好,材料省,又不占地位。交连电容器C4应对音频阻抗小,所以它的容量应当比较大,约从0.05到0.1微法,本机用的是0.05微法。

复合管6H8C的特性和6SN7相同,实际上是两只三极管装在一个玻璃管内,所以就将它一个三极管做电压放大,另一个三极管的屏极和栅极并联做半波整流管。

电源变压器可自制,用日字形矽钢片,尺寸如图3。叠厚25公厘,电压每伏绕九圈。初级220伏5O毫安,用0.13公厘漆包线绕1980圈,次级低压6.5伏1.2安,用0.8公厘线绕59圈,高压200伏15毫安,用0.1公厘线绕1800圈。

图3
图3 🔍原图 (809×603)
图4
图4 🔍原图 (475×433)

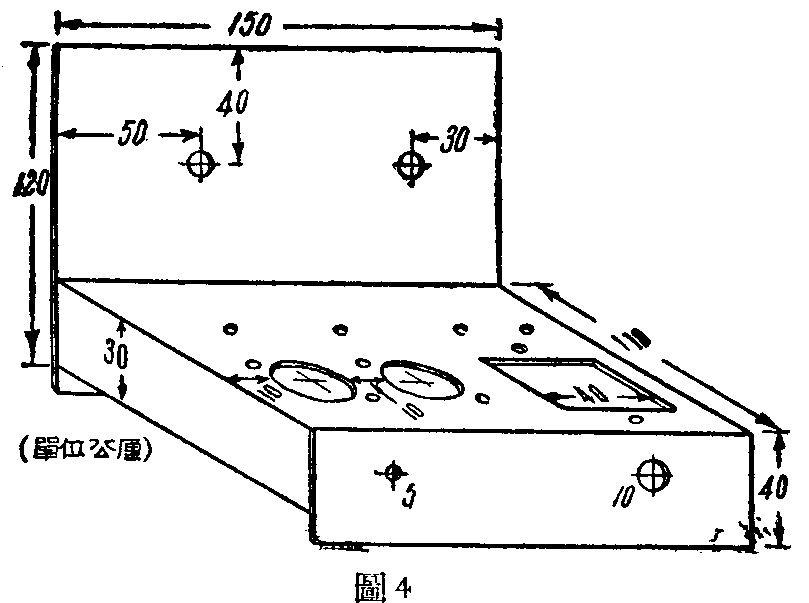

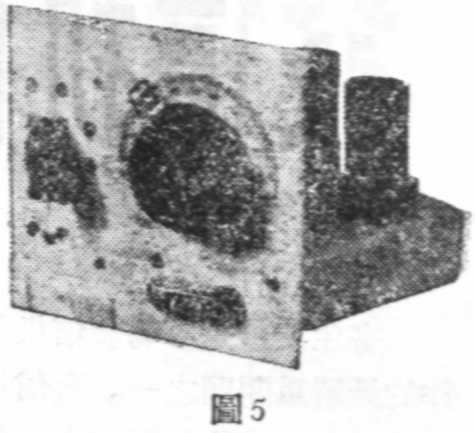

底板和面板用1.5公厘厚铝板或0.5铁皮制成。面板长l50公厘,阔120公厘。底板长150公厘,阔110公厘,高40公厘,打洞如图4,灯座圆洞直径26公厘。全机做完后外形如图5。(沈理华)
